¶ 一、概述
本教程旨在帮助用户使用 xTool M2 激光雕刻机的 10W 蓝光 和 20W 蓝光 激光模组，对各类常见布料进行切割加工。文档包含以下内容：
- 布料切割推荐参数表（10W / 20W）
- 材料矩阵测试教程（如何利用 xTool studio 软件的矩阵功能快速找到最优参数）
- 各类布料的加工效果与注意事项
¶ 二、测试环境
| 项目 | 说明 |
|---|---|
| 机器 | xTool M2 |
| 激光模组 | 10W 蓝光 / 20W 蓝光 |
| 垫板 | 底板、黑色金属氧化铝垫板、带刀条黑色金属氧化铝板、蜂窝板、薄铁板 |
¶ 三、材料测试阵列教程
¶ 3.1 什么是材料测试阵列？
材料测试阵列 是 xTool studio 软件中的一项功能，允许用户创建一组带有不同加工参数的图形矩阵，通过一次加工即可测试多种功率/速度组合，从而快速确定适合特定材料的最佳切割参数。
¶ 3.2 材料测试阵列：
- 直接打开矩阵测试文件进行加工，
注意：布料属于易燃材料，进行矩阵测试需有人值守，并做好防护准备工作。
10W 矩阵文件：测试文件下载
20W 矩阵文件：测试文件下载
- 自定义矩阵参数

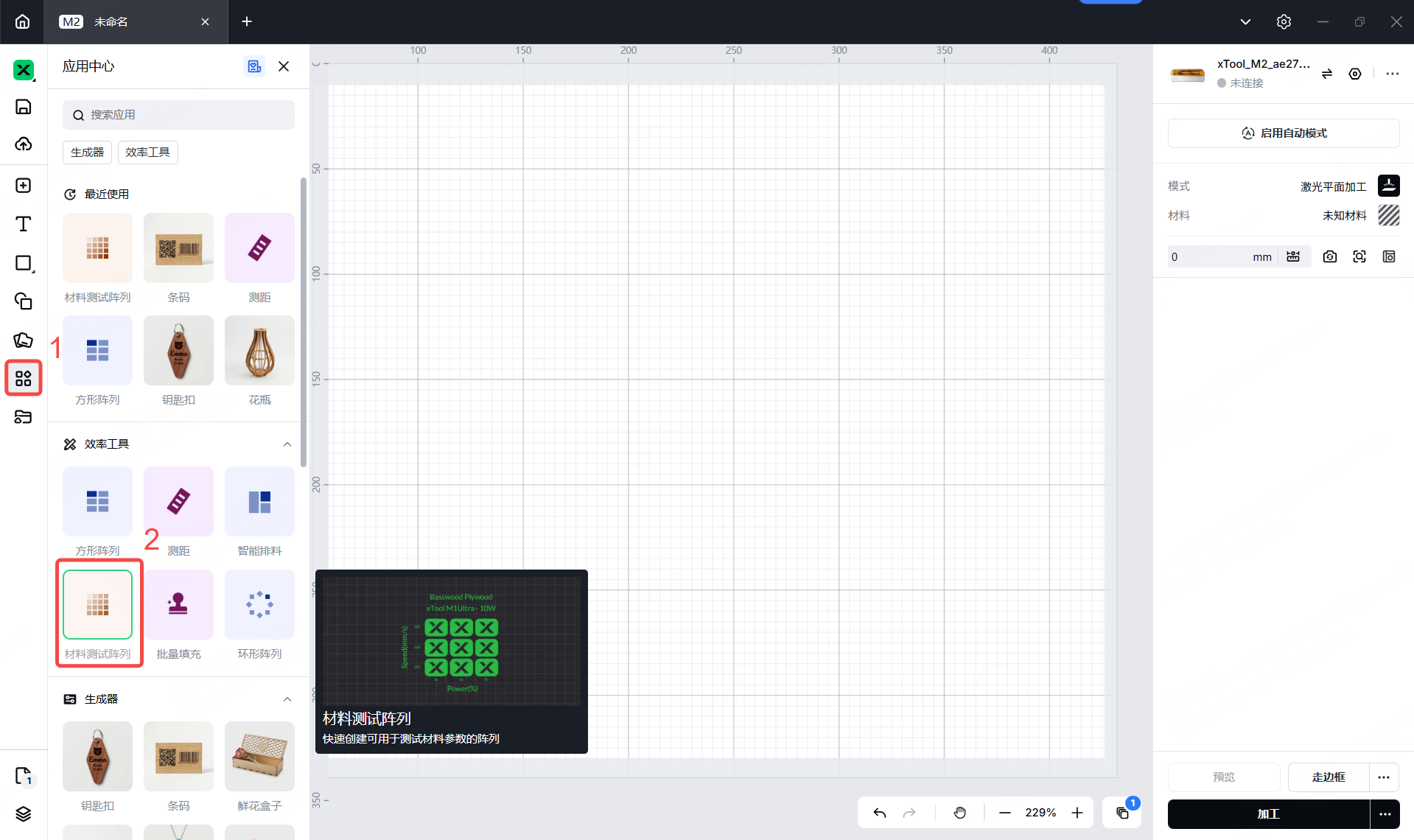

¶ 步骤1：打开 xTool studio软件，在软件左侧工具栏中找到 「材料测试矩阵」 功能入口，点击进入。

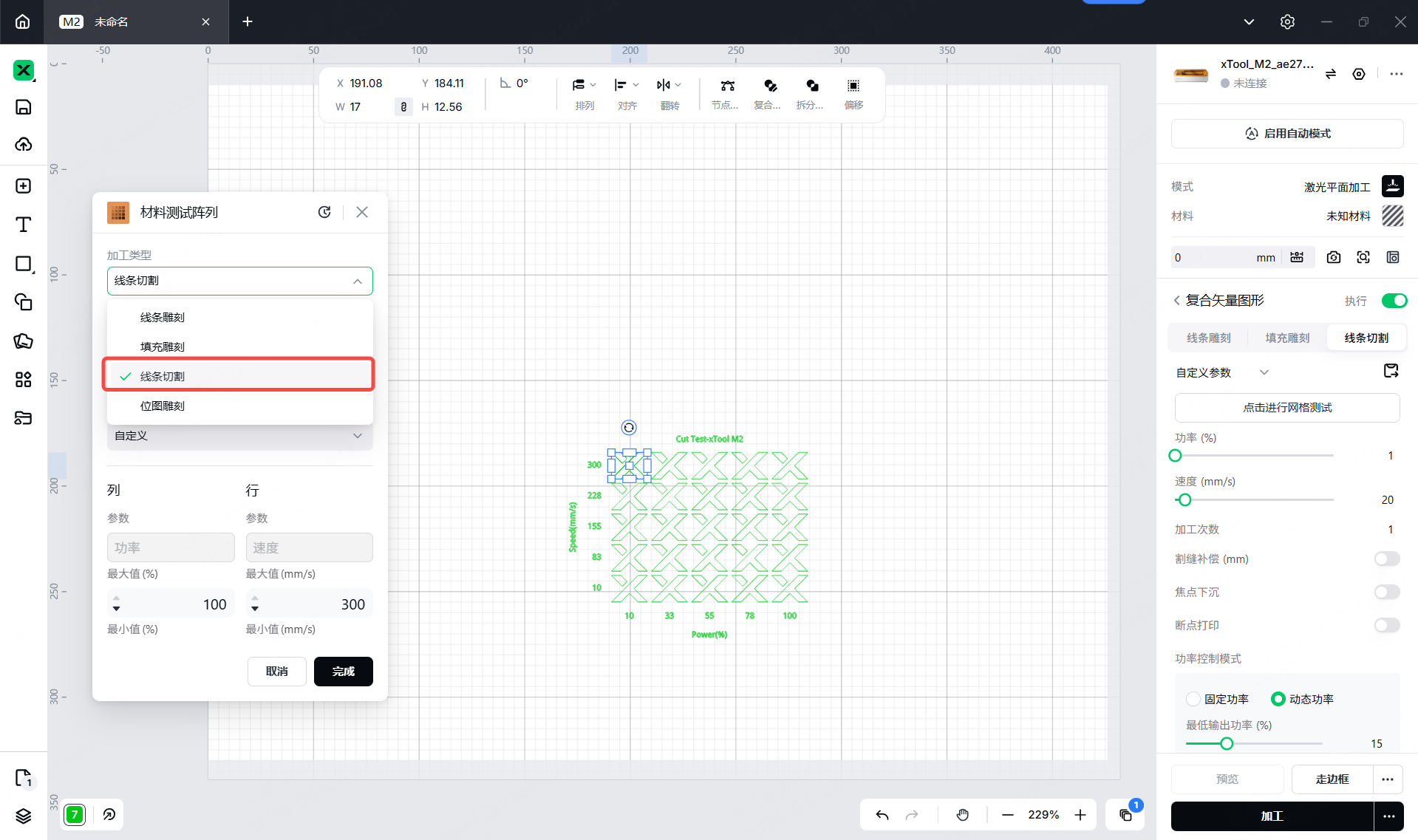

¶ 步骤2：进入矩阵功能，点击加工类型，选择线条切割。

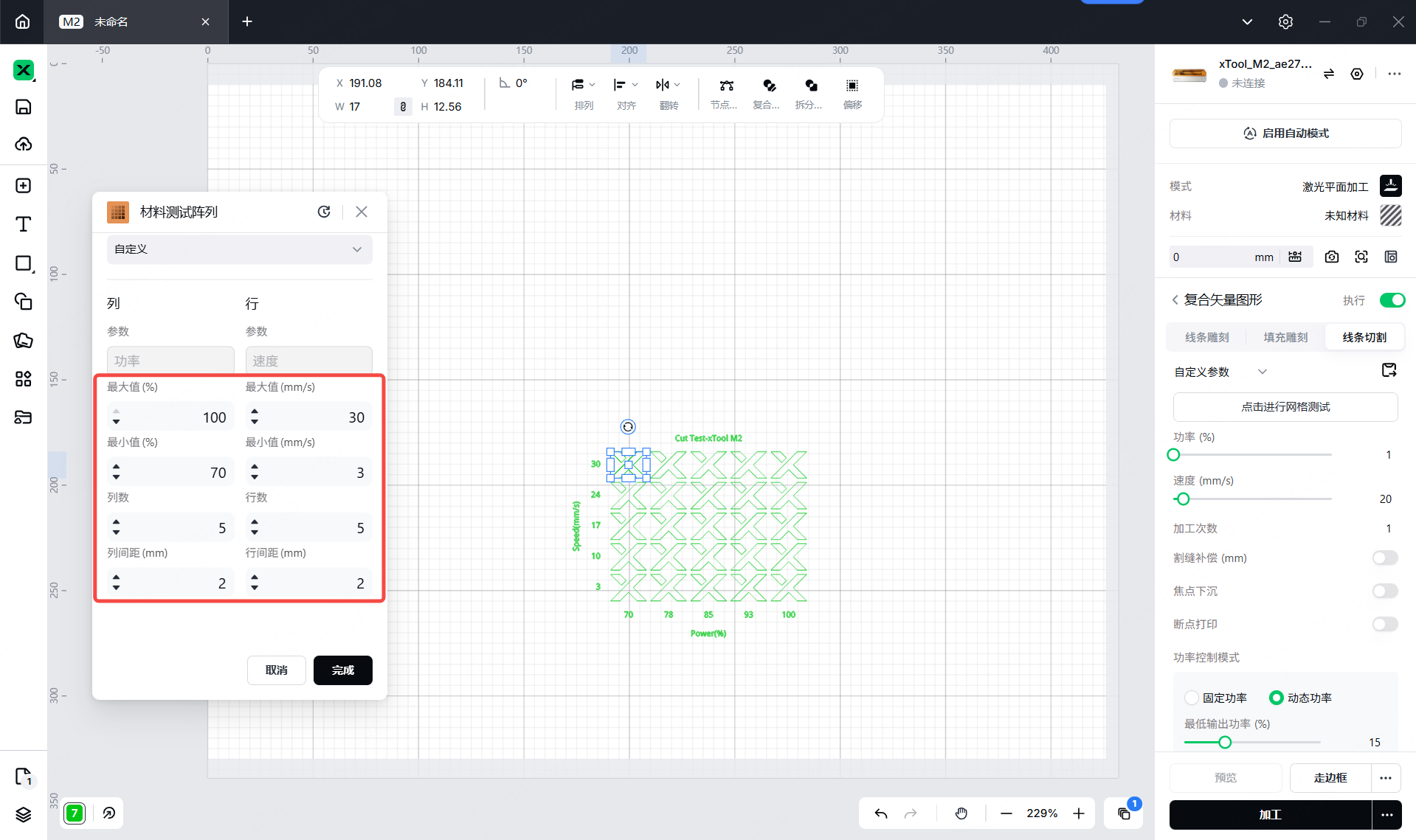

¶ 步骤3：设置矩阵参数
10W 蓝光推荐矩阵设置：
| 参数项 | 薄型布（纱、丝、薄棉） | 中厚布（针织、布衬） |
|---|---|---|
| 速度（最小值） | 3毫米/秒 | 1毫米/秒 |
| 速度（最大值） | 40毫米/秒 | 20毫米/秒 |
| 行数量 | 推荐 5-8 | 推荐 5-8 |
| 功率（最小值） | 50% | 80% |
| 功率（最大值） | 100% | 100% |
| 列数量 | 推荐 5-8 | 推荐 5-8 |
| 加工次数 | 1 | 1 |
20W 蓝光推荐矩阵设置：
| 参数项 | 薄型布（纱、丝、薄棉） | 中厚布（针织、布衬） |
|---|---|---|
| 速度（最小值） | 5毫米/秒 | 1毫米/秒 |
| 速度（最大值） | 60毫米/秒 | 50毫米/秒 |
| 行数量 | 推荐 5-8 | 推荐 5-8 |
| 功率（最小值） | 35% | 70% |
| 功率（最大值） | 100% | 100% |
| 列数量 | 推荐 5-8 | 推荐 5-8 |
| 加工次数 | 1 | 1 |

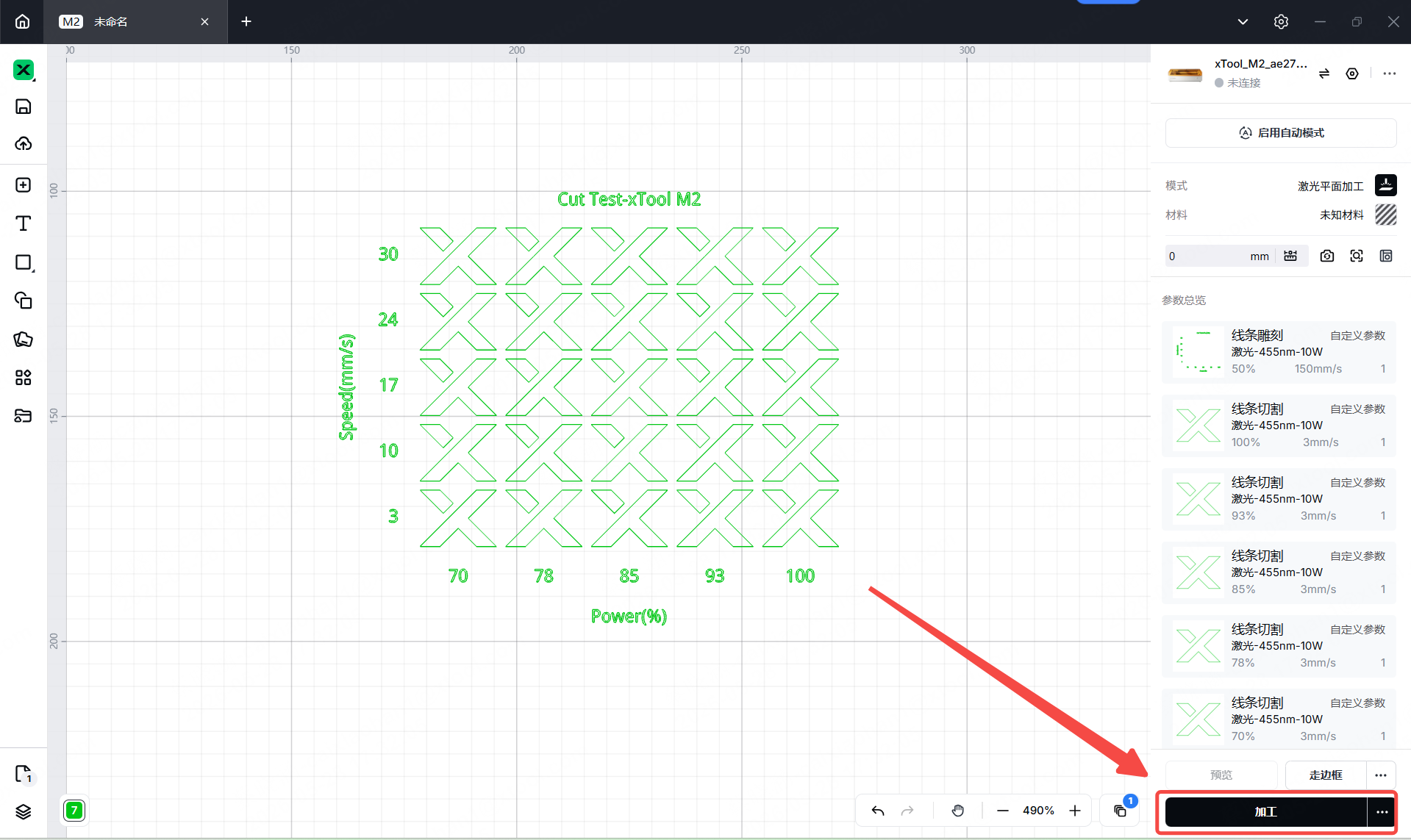

¶ 步骤4：放置材料，测试加工
- 将待测试的布料平整放置在垫板上（建议使用贴合底板或黑色氧化铝垫板）
- 确保布料固定平整，无褶皱
- 点击开始加工
¶ 步骤5：分析结果
加工完成后，观察矩阵中各方格的切割效果：
- 切割完整、边缘整洁：为推荐参数。
- 未切透：功率不足或速度过快，可以适当增加功率或者调低速度。
- 边缘焦黑/熔化：功率过大或速度过慢，可以适当降低功率或者调高速度。
- 布料碎裂：需降低功率并适当降速。
💡 建议：对于薄型布料（如欧根纱、雪纺），从低功率（30-%-60%）开始测试；对于厚实布料（如牛津布、棉布衬），可从 80% 以上功率开始测试。
¶ 四、10W 蓝光布料切割参数参考
以下参数经实际测试验证，适用于 xTool M2 搭配 10W 蓝光激光模组。
¶ 4.1 棉质面料
| 材料 | 功率 | 速度 | 测试效果 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|---|
| 20支色织1.5mm迷你黄条纹水洗棉 | 100% | 10mm/s |
 |
1 | 固定功率 | ①切复杂图形取出时容易扯碎 ②使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 全棉针织奶白色 | 100% | 3mm/s |
 |
1 | 固定模式 | 使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 全棉针织荧光绿色 | 70% | 35mm/s |
 |
1 | 固定模式 | ①切复杂图形取出时容易扯碎 ②使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 平纹棉白色 | ①90% ②100% | ①10mm/s ②3mm/s |
 |
1 | 固定模式 | ①参数适用于底板 ②参数适用于除底板以外的垫板材料；背面有熏黑痕迹 |
| 平纹棉粉色 | ①80% ②90% ③100% |
25mm/s |
 |
1 | 固定模式 | 使用贴底板切割背面有熏黑痕迹 |
| 府绸棉 | ①90% ②100% |
①15mm/s ②3mm/s |
 |
1 | 固定功率 | ①参数适用于底板切割 ②参数适用于其他板材切割 ③使用贴底板跟黑色氧化铝板切割背面有熏黑痕迹 |
¶ 4.2 丝绸/纱类面料
| 材料 | 功率 | 速度 | 加工次数 | 测试效果 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|---|
| 欧根缎 | 50% | 20mm/s | 1 |
 |
固定功率 | 使用贴底板跟黑色氧化铝板切割背面有熏黑痕迹 |
| 桑蚕丝(雪纺) | ①35% ②70% ③100% |
①40% ②40% ③20% |
1 |
|
固定功率 | 1.参数适用于底板切割 2.参数适用于薄铁板铺垫切割 3.参数适用于带刀条厚铁板和蜂窝板 4.使用贴底板跟黑色氧化铝板切割背面有熏黑痕迹 |
¶ 4.3 针织面料
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 双面针织棉布40支（黑色） | 75% | 40mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（白色） | 100% | 5mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（蓝色） | 100% | 10mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（黄色） | 100% | 10mm/s | 1 | 固定模式 | ①复杂图形切割取出布料易破损 ②使用贴底板/黑色氧化铝板切割后布料会粘黏在底面 |
| 双面针织棉布40支（粉色） | 100% | 10mm/s | 1 | 固定模式 | 复杂图形切割取出布料易破损 |
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 仿羊绒针织（纯白） | — | — | — | — | 材料切割后粘连结块不成形，易碎，不推荐切割 |
| 仿羊绒针织（泛黄） | 100% | 1mm/s | 1 | 固定模式 | 勉强可以切割，但易产生烧黑线块且取出时布料结构会被破坏 |
¶ 4.4 布衬类
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 0.2mm 薄软棉布衬 #420（黑色） | 90% | 20mm/s | 1 | 固定模式 | ①切割取出布料易粘连和破损 ②使用贴底板切割后布料会粘黏在底面 |
| 0.2mm 薄软棉布衬 #420（白色） | 100% | 1mm/s | 1 | 固定模式 | ①切割取出布料易粘连和破损 ②使用贴底板切割后布料会粘黏在底面 |
| 中厚棉布衬 #520 | 100% | 5mm/s | 1 | 固定模式 |
①切割取出布料易粘连和破损 ③使用贴底板跟黑色氧化铝板切割背面有熏黑痕迹 |
| 中厚棉布衬 #520（黑色） | 90% | 15mm/s | 1 | 固定模式 | ①切割取出布料易粘连和破损 ②布料会粘黏在底面 |
| 中厚软挺布衬 #612SF | 100% | 5mm/s | 1 | 固定模式 | 背面有熏黑痕迹，耗材容易贴底板，取下容易扯碎 |
| 中厚棉布衬 #702 | 100% | 5mm/s | 1 | 固定模式 | ①切割取出布料易粘连和破损 ②布料会粘黏在底面 |
| 厚挺棉布衬 #702SF | 100% | 5mm/s | 1 | 固定模式 | ①布料会粘黏在底面 ②切割取出布料易破损 ③背面有熏黑痕迹 |
| 厚软棉布衬 #800 | 100% | 5mm/s | 1 | 固定模式 | 背面有熏黑痕迹，耗材容易贴底板，取下容易扯碎 |
| 特厚牛津硬 #688（白色） | 100% | 1mm/s | 1 | 固定模式 | ①复杂图形切割取出布料易破损 ②布料会粘黏在底面 |
| Q弹轻挺衬 #3352 | 100% | 5mm/s | 1 | 固定模式 | 使用贴底板切割后布料会粘黏在底面 |
¶ 4.5 不可切割材料（10W）
| 材料 | 说明 |
|---|---|
| 龙骨蕾丝（黑） | 材料切割易产生粘连，易碎，无法有效切割 |
| 仿羊绒针织（纯白） | 材料切割后粘连结块不成形，易碎 |
¶ 五、20W 蓝光布料切割参数
以下参数适用于 xTool M2 搭配 20W 蓝光激光模组。20W 模组功率更高，切割速度更快，适合需要高效率切割的场景。
¶ 5.1 棉质面料
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 20支色织1.5mm迷你黄条纹水洗棉 | 90% | 15mm/s | 1 | 固定功率 | ①切复杂图形取出时容易扯碎 ②使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 全棉针织奶白色 | 95% | 6mm/s | 1 | 固定功率 | ①切复杂图形取出时容易扯碎 ②使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 全棉针织荧光绿色 | 80% | 50mm/s | 1 | 固定模式 | ①切复杂图形取出时容易扯碎 ②使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 平纹棉白色 | 100% | 8mm/s | 1 | 固定模式 | ①参数适用于底板和黑色金属氧化铝垫板 ②参数适用于带刀条和蜂窝板；背面有熏黑痕迹 |
| 府绸棉 | 95% | 15mm/s | 1 | 固定功率 | ①参数适用于底板切割 ②参数适用于薄铁板铺垫切割 |
¶ 5.2 丝绸/纱类面料
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 欧根纱 | 70% | 50mm/s | 1 | 固定功率 | ①无法在除底板外的平面上切割 ②在黑色氧化铝底板上切割需 100% 功率、5mm/s 速度 |
| 欧根缎 | 65% | 50mm/s | 1 | 固定功率 | 使用贴底板/黑色氧化铝板切割背面有熏黑痕迹 |
| 桑蚕丝(雪纺) | 70% | 40mm/s | 1 | 固定功率 | ①参数适用于底板切割 ②参数适用于薄铁板铺垫切割 ③参数适用于带刀条厚铁板和蜂窝板；背面有熏黑痕迹 |
¶ 5.3 针织面料
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 双面针织棉布40支（黑色） | 70% | 60mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（白色） | 100% | 10mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（蓝色） | 100% | 20mm/s | 1 | 固定模式 | ①适用于底板和黑色金属氧化铝垫板 ②适用于带刀条和蜂窝板；复杂图形切割取出布料易破损 |
| 双面针织棉布40支（黄色） | 100% | 20mm/s | 1 | 固定模式 | ①复杂图形切割取出布料易破损 ②使用贴底板/黑色氧化铝板切割后布料会粘黏在底面 |
| 双面针织棉布40支（粉色） | 100% | 20mm/s | 1 | 固定模式 | 复杂图形切割取出布料易破损 |
¶ 5.4 布衬类
| 材料 | 功率 | 速度 | 加工次数 | 功率控制模式 | 备注 |
|---|---|---|---|---|---|
| 中厚棉布衬 #520（黑色） | 75% | 45mm/s | 1 | 固定模式 | ①切割取出布料易粘连和破损 ②布料会粘黏在底面 |
| 中厚软挺布衬 #612SF | 95% | 8mm/s | 1 | 固定模式 | ①布料会粘黏在底面 ②背面有熏黑痕迹 |
| 特厚牛津硬 #688 | 100% | 2mm/s | 1 | 固定模式 |
①复杂图形切割取出布料易破损 ②使用贴底板跟黑色氧化铝板切割后布料会粘黏在底面 |
¶ 5.5 不可切割材料（20W）
| 材料 | 说明 |
|---|---|
| 龙骨蕾丝（黑） | 材料切割后粘连结块不成形，无法切割 |
| 仿羊绒针织（纯白） | 材料无法切割 |
| 仿羊绒针织（泛黄） | 材料切割后粘连取下时易碎 |
¶ 六、垫板选择指南
不同垫板对切割效果有显著影响，以下为推荐搭配：
| 垫板类型 | 特点 | 适用场景 |
|---|---|---|
| M2 底板（贴合底板） | 固定效果好，但背面容易熏黑 | 适合大部分布料，特别是薄布料 |
| 黑色金属氧化铝垫板 | 切割效果稳定，但背面有熏黑痕迹 | 通用型垫板 |
| 带刀条黑色金属氧化铝板 | 减少底部接触面积，降低熏黑 | 适合需要洁净背面的切割 |
| 蜂窝板 | 最小接触面积，减少背面污染 | 高品质切割需求 |
| 薄铁板 | 适合特定材料（如桑蚕丝） | 超薄易散布料 |
⚠️ 注意事项：
- 使用贴底板和黑色氧化铝板切割时，布料背面普遍有熏黑痕迹
- 部分布料（如布衬类）切割后容易粘黏在底板上，取下时需小心
- 建议在正式切割前先用矩阵功能测试小块布料
¶ 七、加工效果与注意事项
¶ 7.1 常见问题及解决方案
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 布料背面熏黑 | 垫板材料反射/传热导致 | 更换蜂窝板或带刀条垫板 |
| 复杂图形取出时布料破损 | 布料纤维被激光切断后强度下降 | 简化图形设计，增大图形间距 |
| 布料粘黏在底板上 | 激光切割产生的残胶/熔化物 | 使用带刀条垫板或在底板上铺纸 |
| 布料边缘熔化/结块 | 功率过大或速度过慢 | 降低功率或提高速度 |
| 切割不透 | 功率不足或速度过快 | 提高功率或降低速度 |
¶ 7.2 实践建议
- 布料固定：确保布料平整放置，无褶皱、无翘边。可使用磁铁或胶带固定边缘。
- 先测后切：每次使用新布料前，建议先使用矩阵功能测试最佳参数。
- 从低功率开始：对于薄型面料（纱、丝），需要从低功率开始逐步增加。
- 简化复杂图形：布料在激光切割后强度下降，复杂镂空图形容易在取出时破损。
- 通风排烟：布料切割会产生较多烟雾，确保排烟系统正常工作。
- 注意防火：布料属于易燃材料，切割时不要离开机器，确保旁边有灭火设备。
¶ 八、总结
xTool M2 搭配蓝光激光模组可以有效切割多种常见布料，但需注意以下关键点：
- 非所有布料都适合激光切割：如仿羊绒针织、龙骨蕾丝等合成纤维材料会产生粘连或碎裂，不推荐使用激光切割。
- 垫板选择很重要：不同垫板对切割效果和背面洁净度有直接影响。
- 参数需要针对性调整：即使是同类布料，不同颜色/厚度也可能需要微调参数，建议使用矩阵测试功能。
- 安全第一：布料为易燃材料，请确保加工过程中的安全防护。
本文档基于 xTool M2 布料切割测试数据整理，实际加工效果可能因布料批次、环境温湿度等因素略有差异，建议以实际测试结果为准。
