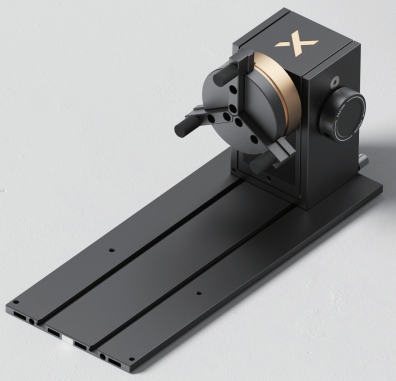

xTool 旋转附件三代 Lite 为 xTool M2 激光雕刻机专属配件，用于搭配 xTool M2 激光雕刻机对旋转体工件进行加工。
¶ 安全提示
- 本产品采用磁吸快拆设计。在使用本产品时，请勿将手伸入磁吸部件之间，谨防夹伤。另外，在组合不同模块、旋转爪盘、以及调节动力组件和丝杆升降组件时，也存在夹伤风险。
- 请将本产品放置在儿童无法触及的地方。
- 请使用干布清洁本产品。
¶ 物料清单
| 名称 | 图片 |
| 爪盘 |
 |
| 圆柱爪尖 |
 |
| T 型爪尖 |
 |
| 延长爪尖 |
 |
| 动力组件 |
 |
| 主底板 |
 |
| 丝杆升降组件 |
 |
| 戒指铝柱 |
 |
| 遮光板 |
 |
| 横向出光支架 |
 |
| 定位板 |
 |
| 主机连接线 |
 |
| 皮尺 |
 |
¶ 使用 xTool 旋转附件三代 Lite
¶ 使用前准备

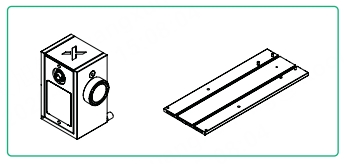

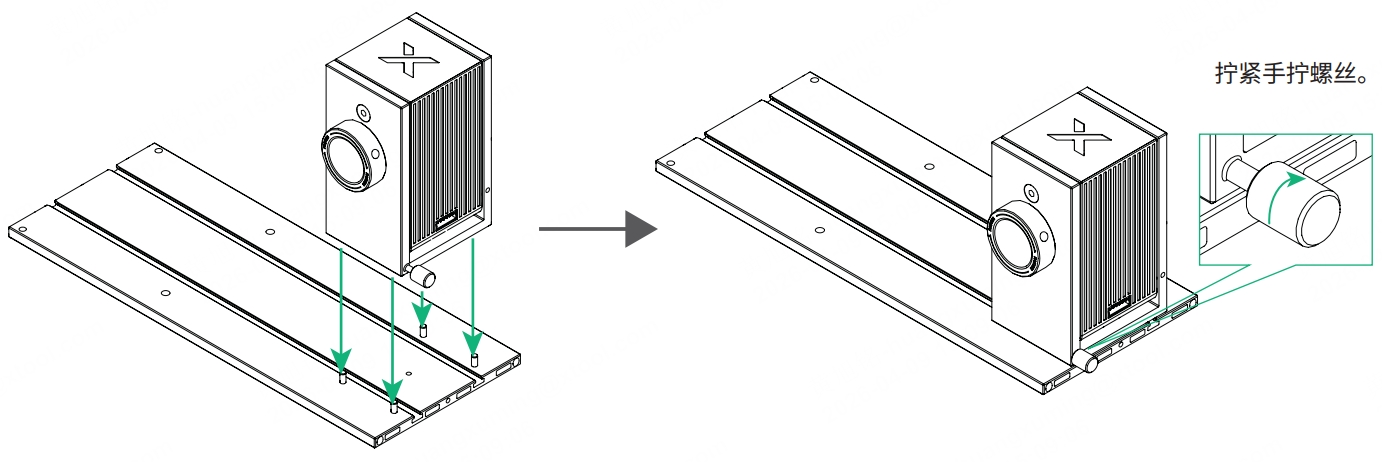

¶ 将动力组件固定在主底板上。

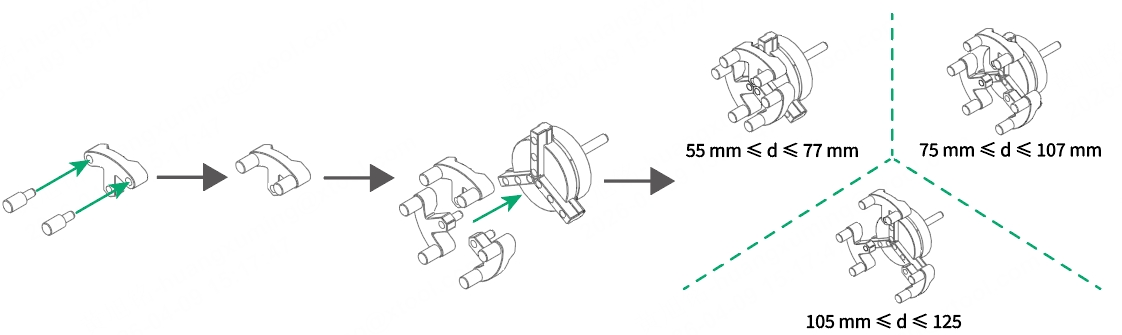

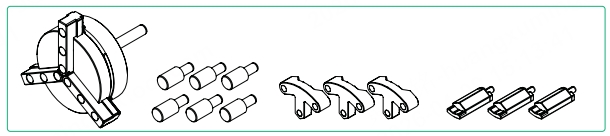

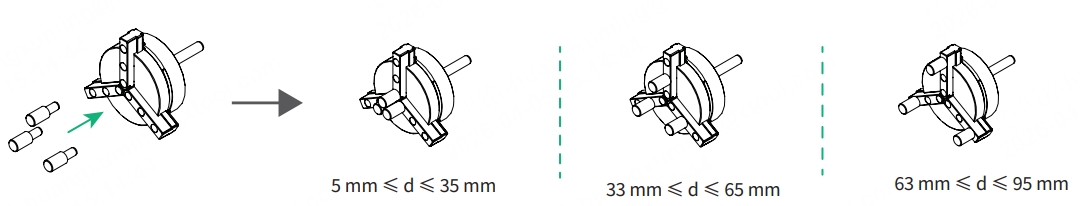

¶ 安装爪盘组件。
- 方式1：适用于加工常规旋转体工件
- 方式2：适用于加工大直径、表面光滑的旋转体工件

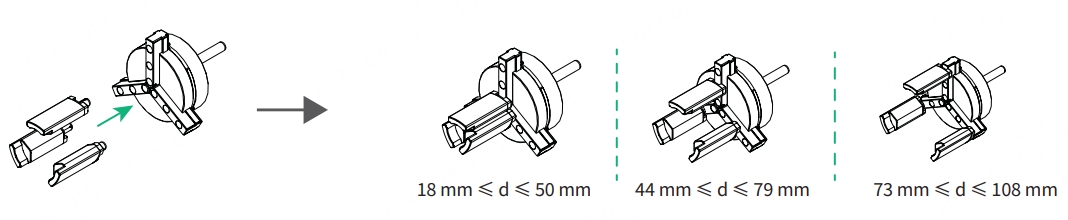

- 方式3：适用于加工小直径、重量较轻的旋转体工件
¶ 加工圆柱体

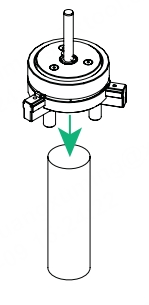

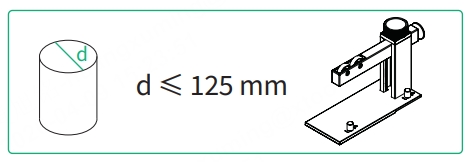

1. 将工件放在水平桌面上， 用爪盘抵住工件，爪尖放在工件外侧。

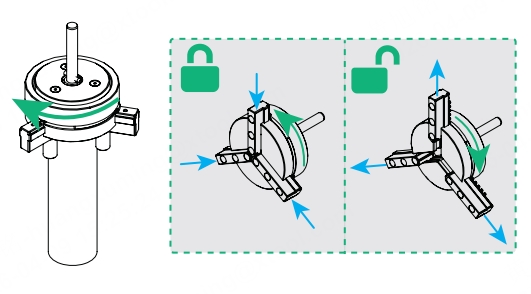

2. 旋转旋钮，锁紧工件。

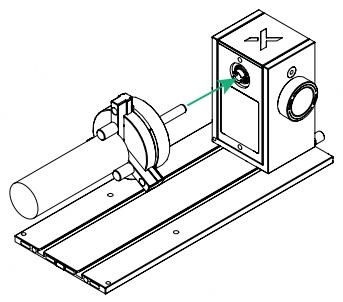

3. 将爪盘组件插入动力组件。

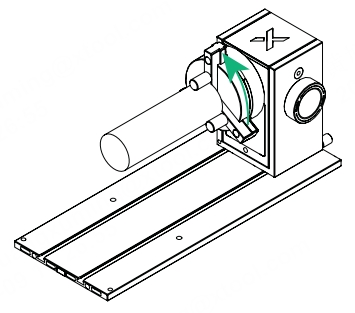

4. 旋转爪盘组件，直至听到咔嗒一声。

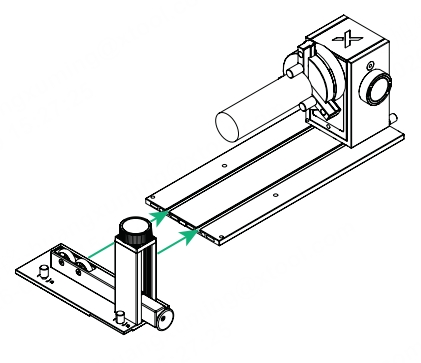

5. 将丝杆升降组件滑入主底板。
注意：若工件直径 ≤ 55 mm，请勿安装丝杆升降组件，否则激光头在加工过程中可能撞击丝杆升降组件。

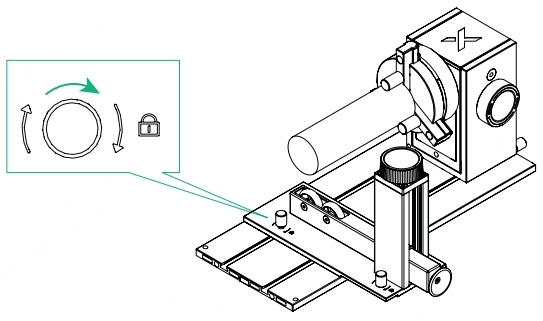

6. 顺时针旋转旋钮，固定丝杆升降组件的位置。

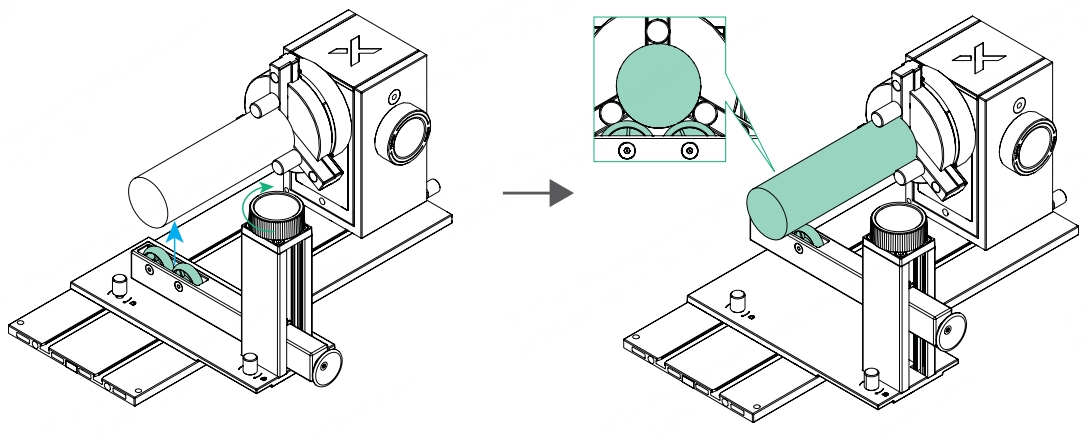

7. 旋转旋钮，调整高度，使丝杆升降组件上的两个轮子刚好抵住工件。
若工件高度较大，丝杆升降组件的放置方式有以下两种。
- 方式 1：将丝杆升降组件固定在主底板上
- 方式 2：将丝杆升降组件放在主底板外

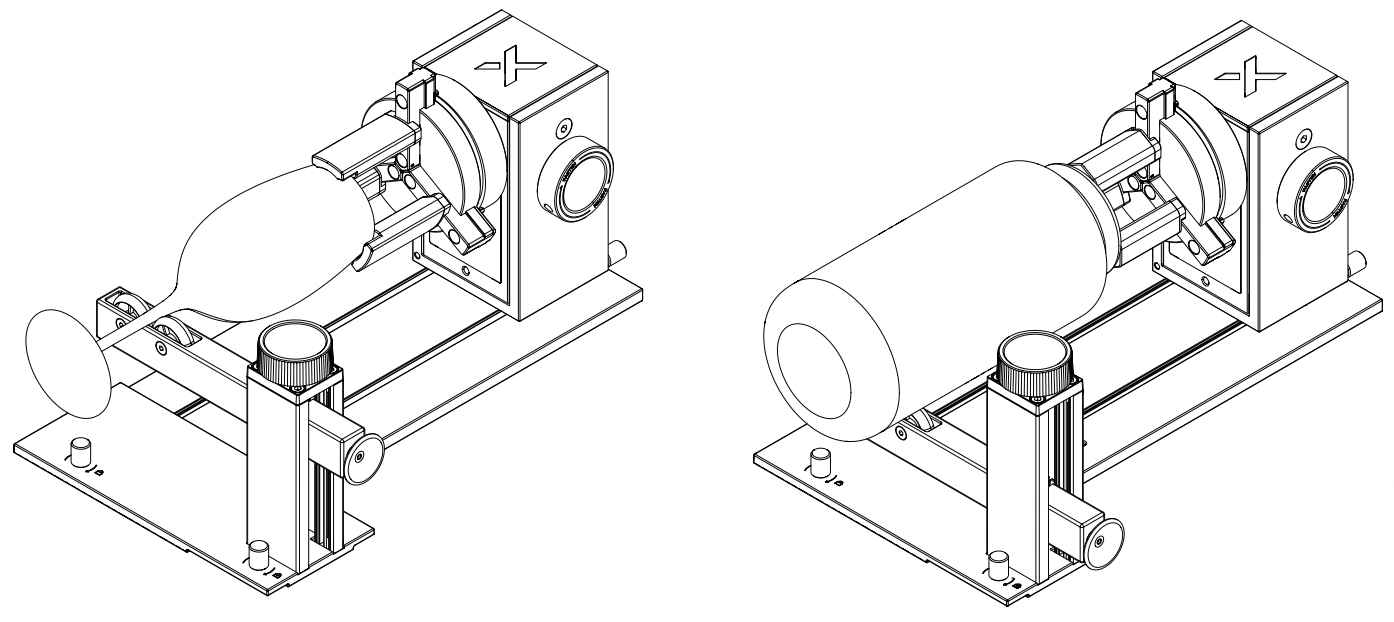

以下为使用延长爪尖，以及同时使用圆柱爪尖与 T 型爪尖的常见应用场景。
- 延长爪尖：主要适用于加工直径小于 80 mm 的旋转体工件。建议将延长爪尖安装在爪盘的中间挡位或最内侧挡位。
注意：若将其他爪尖安装在爪盘的中间挡位或最内侧挡位，可能会在加工过程中出现激光头撞到爪盘等部件的情况。

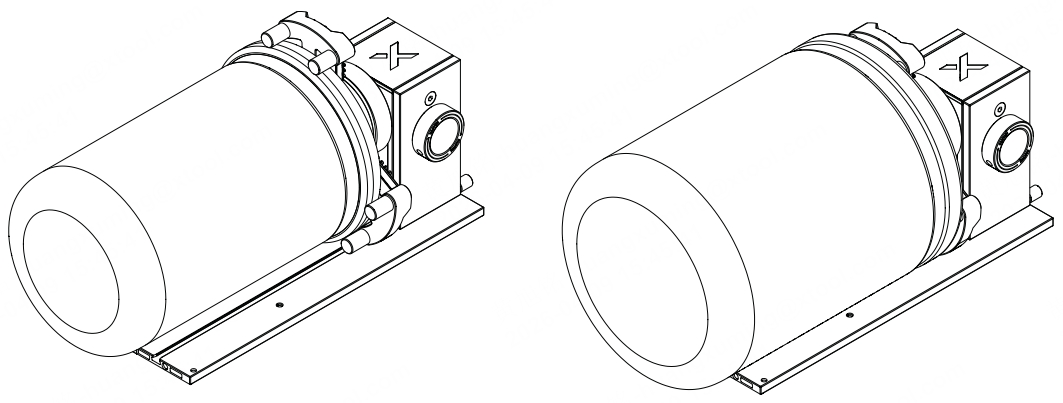

- 圆柱爪尖 + T 型爪尖：建议安装在爪盘的最外侧挡位。
如果工件为带把手的杯子，建议使用圆柱爪尖和 T 型爪尖进行夹持。请参考下图放置把手。
- 把手放置过高，可能会在加工过程中与 xTool M2 的上盖发生碰撞。
- 把手放置过低，可能会在加工过程中与旋转附件三代 Lite 的主底板发生碰撞。
- 把手过长，可能会与 xTool M2 上带有开始/停止按钮的前面板发生碰撞。
- 加工前，请使用 xTool Studio 中的“走边框”功能，检查把手在运动过程中是否会与周围部件发生干涉。
¶ 加工球体

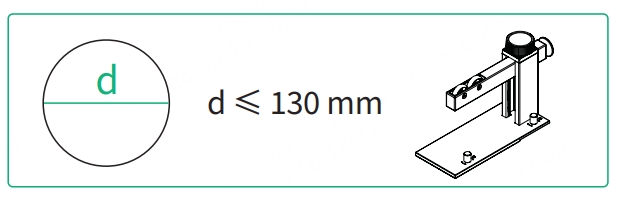

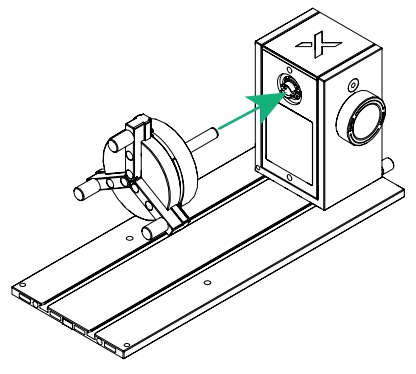

1. 将组装好的爪盘组件插入动力组件。

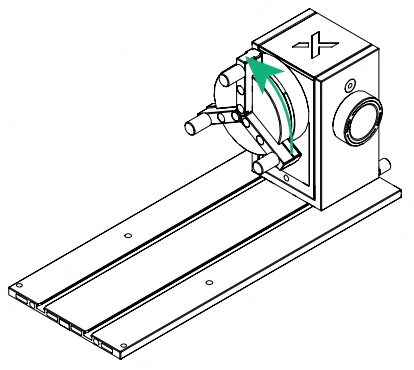

2. 旋转爪盘组件，直至听到咔嗒一声。

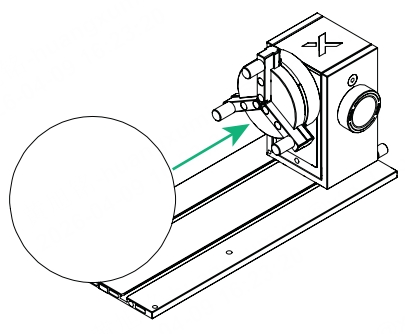

3. 将工件的一侧靠近爪尖。

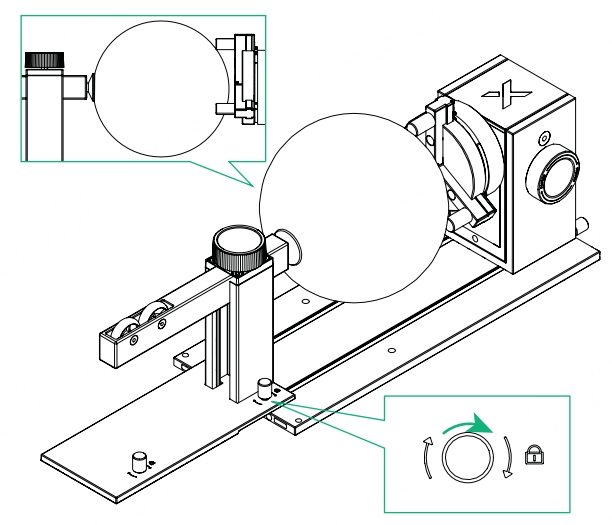

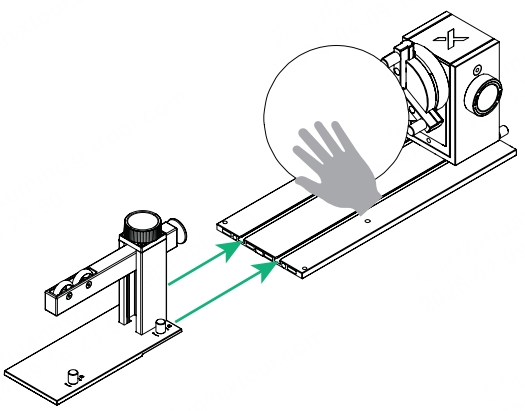

4. 将丝杆升降组件滑入主底板，用喇叭口抵住工件的另一侧。
5. 顺时针旋转旋钮，固定丝杆升降组件的位置。

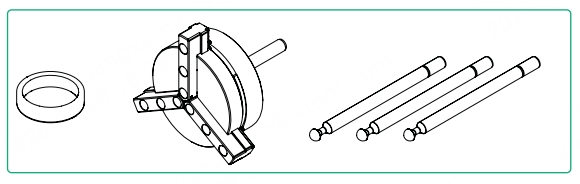

¶ 加工戒指

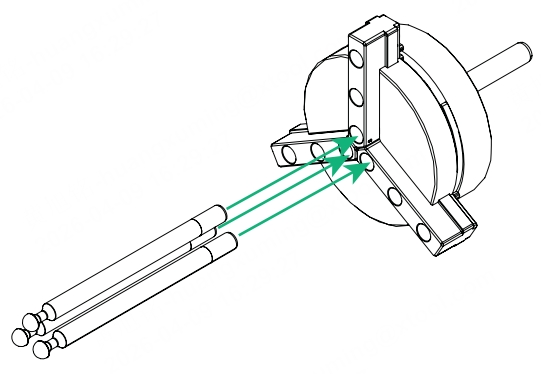

1. 安装戒指铝柱。

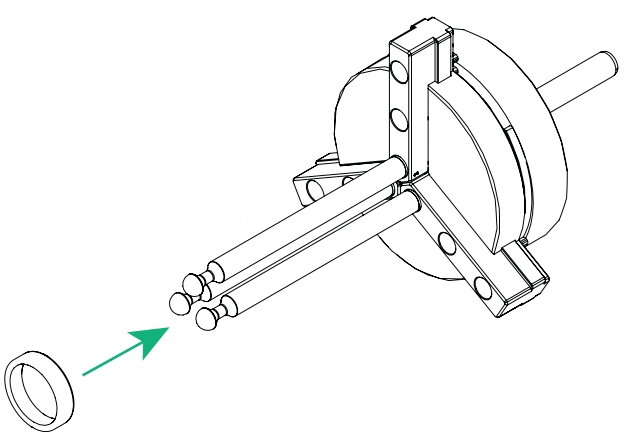

2. 将戒指套入戒指铝柱。

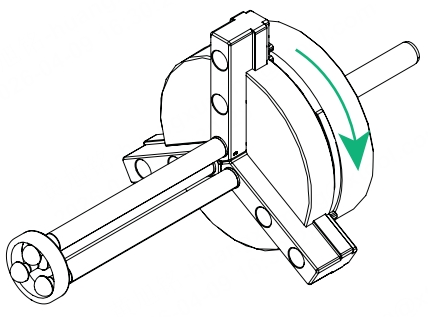

3. 旋转旋钮，锁紧戒指。

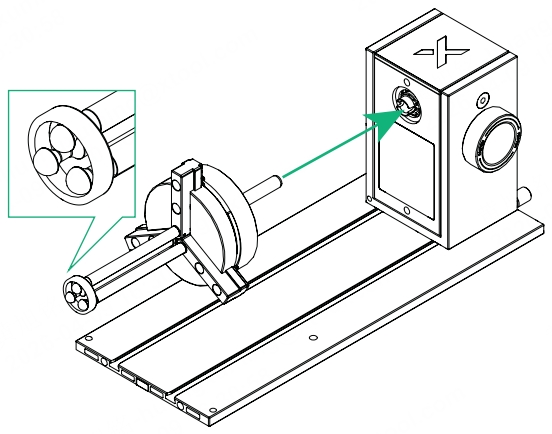

4. 将爪盘插入动力组件。

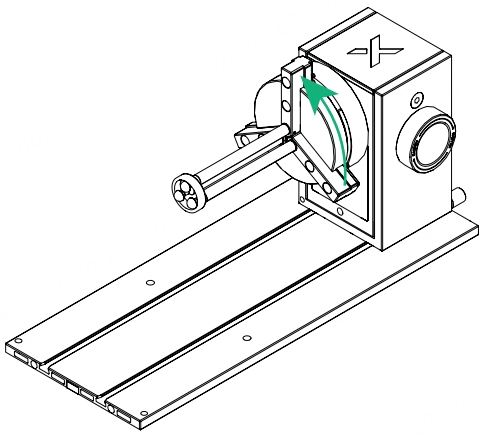

5. 旋转爪盘，直至听到咔嗒一声。
¶ 搭配 xTool M2 激光雕刻机使用

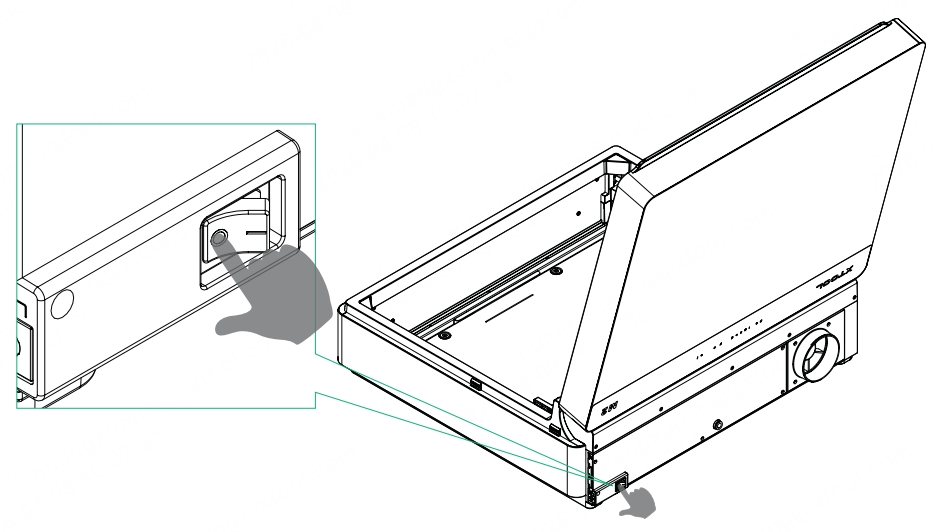

1. 按下 xTool M2 的电源开关，关闭设备电源。

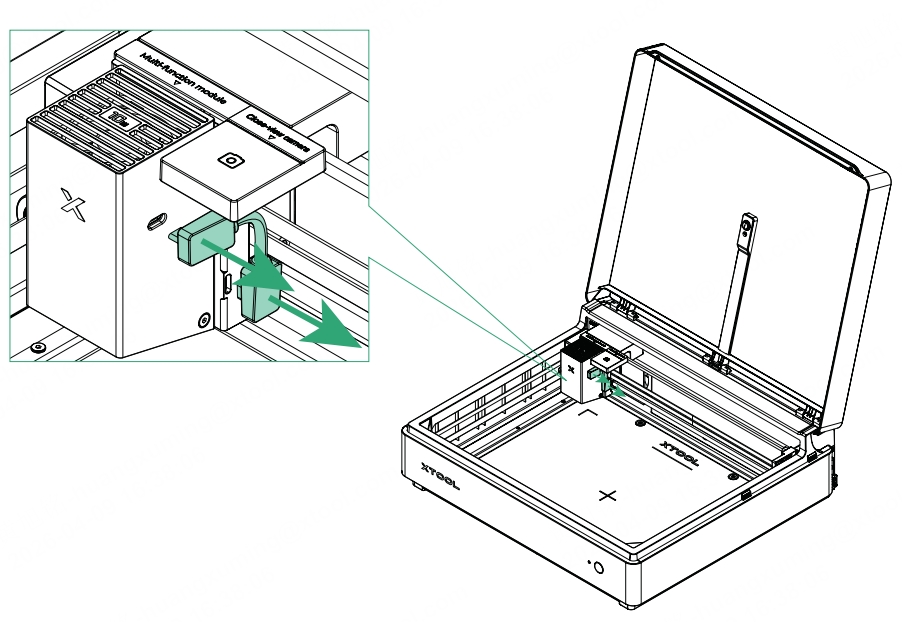

2. 取下 xTool M2 的模组连接线。

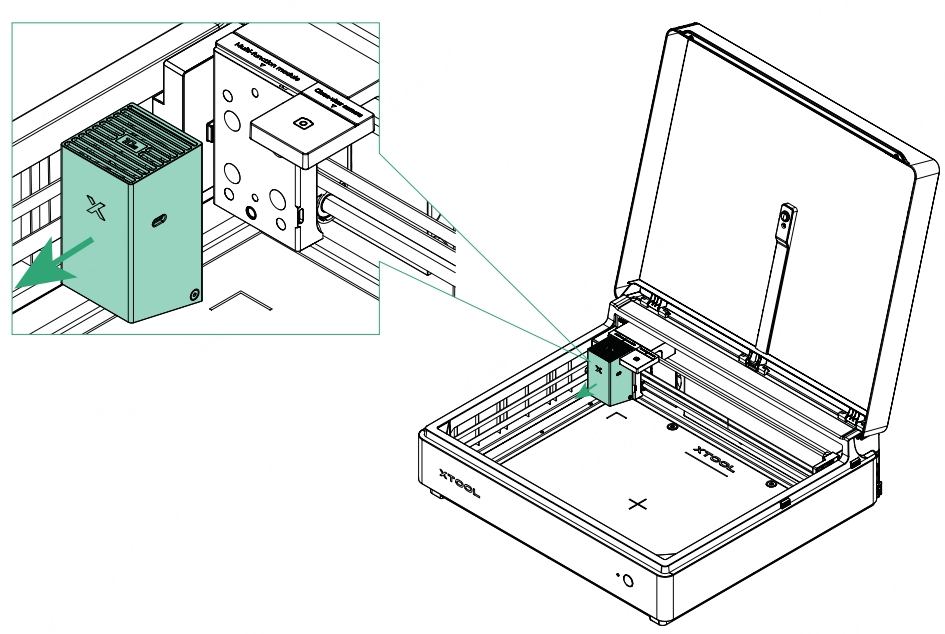

3. 取下激光器。

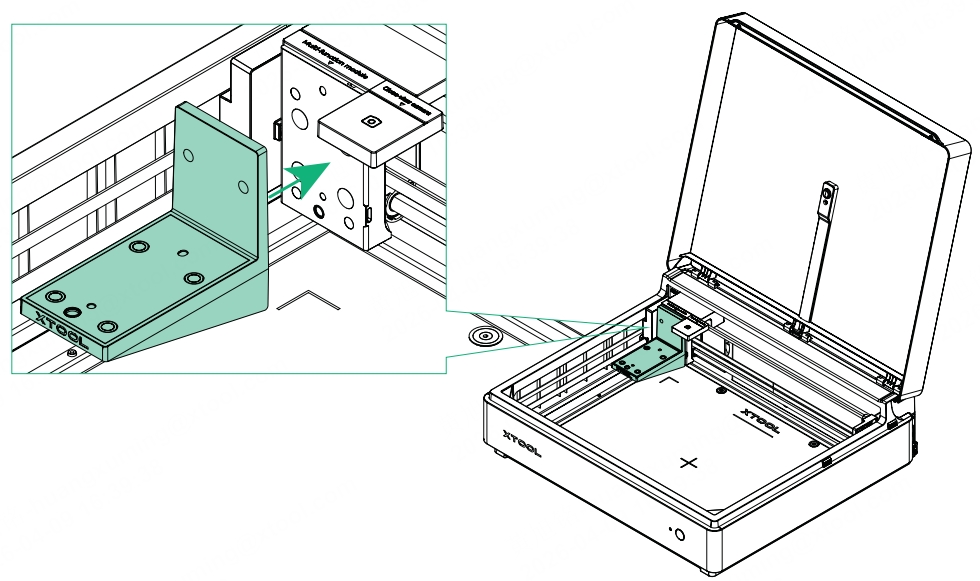

4. 将横向出光支架安装到多功能模组支架上。

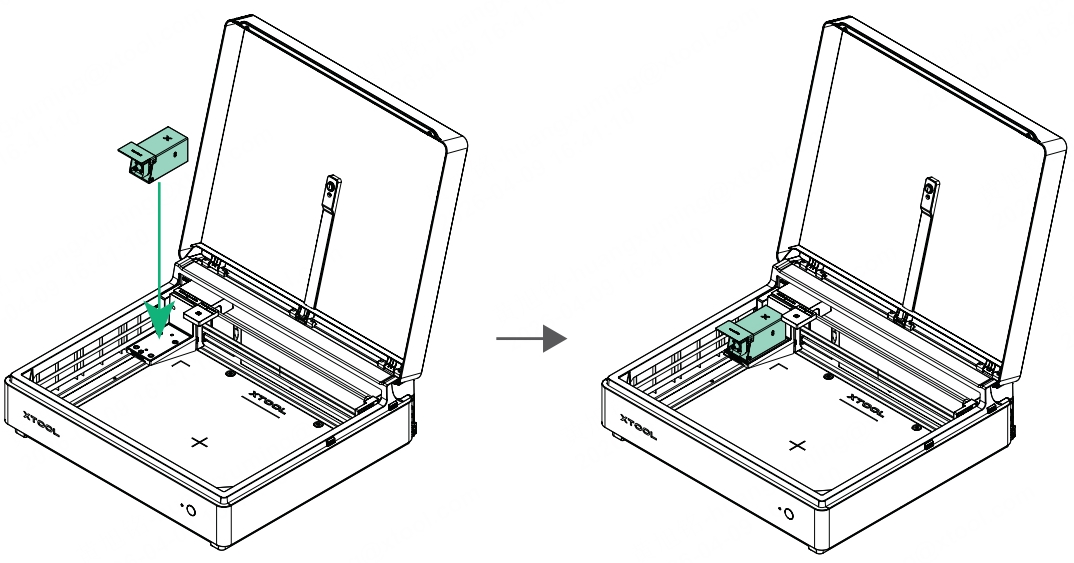

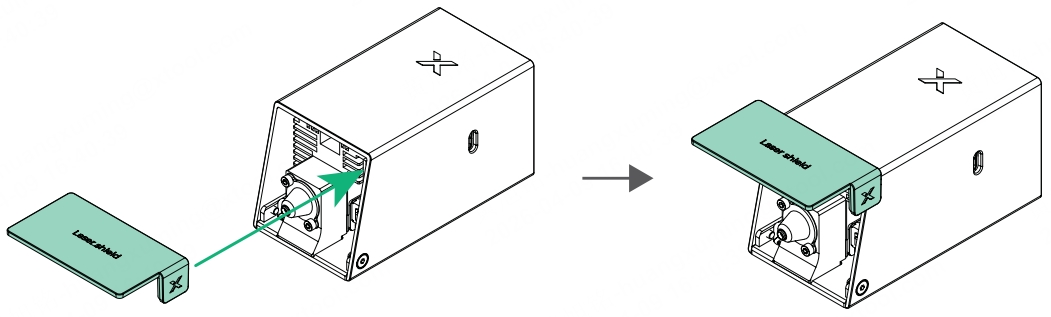

5. 将遮光板安装到激光器上。
若激光器的功率为 10 W 或 20 W，按照图示安装遮光板。若激光器的功率为 3 W，无需安装遮光板。
6. 将激光器安装到横向出光支架上。

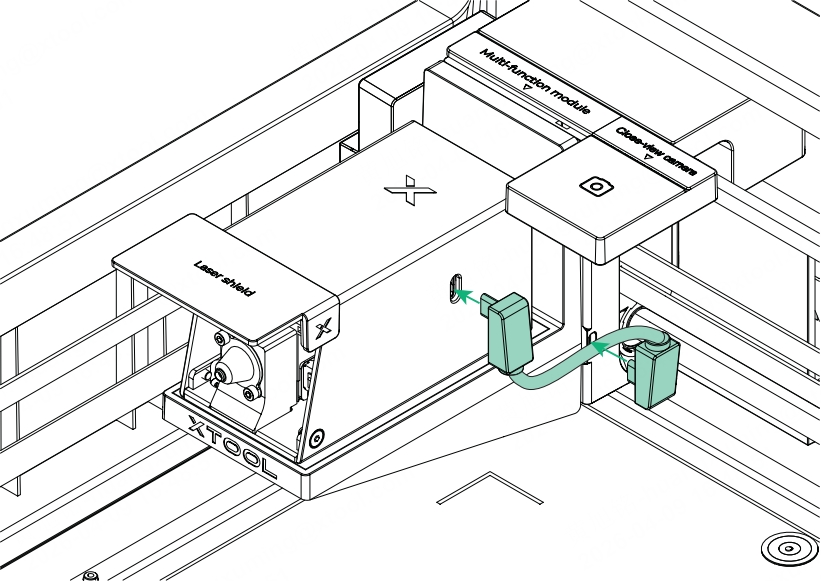

7. 使用模组连接线连接激光器与主机。

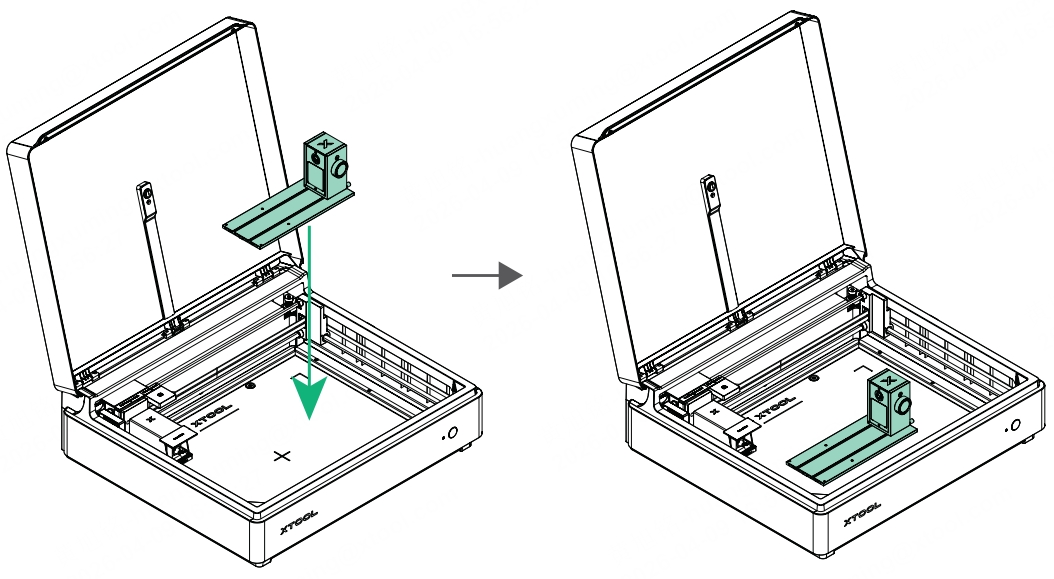

8. 将组装完成的动力组件与主底板放在主机内部的中间位置。

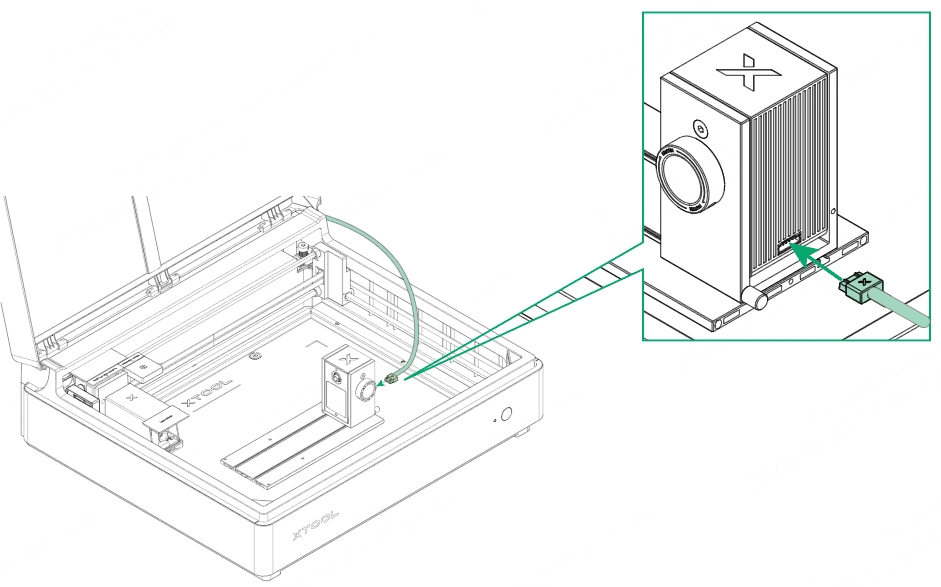

9. 将主机连接线的一端插入动力组件背面的接口。

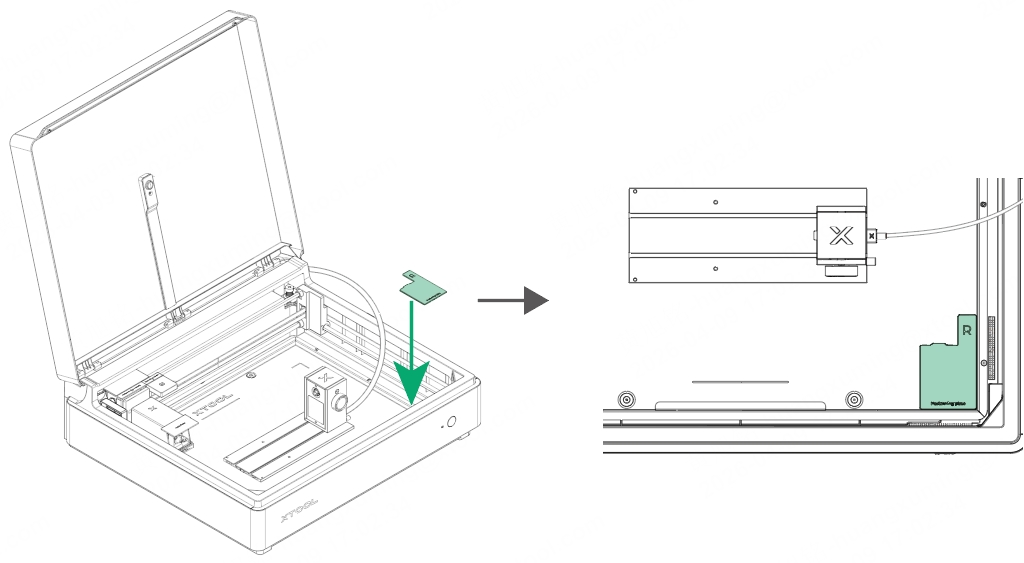

10. 将定位板放在主机内部的右下角。

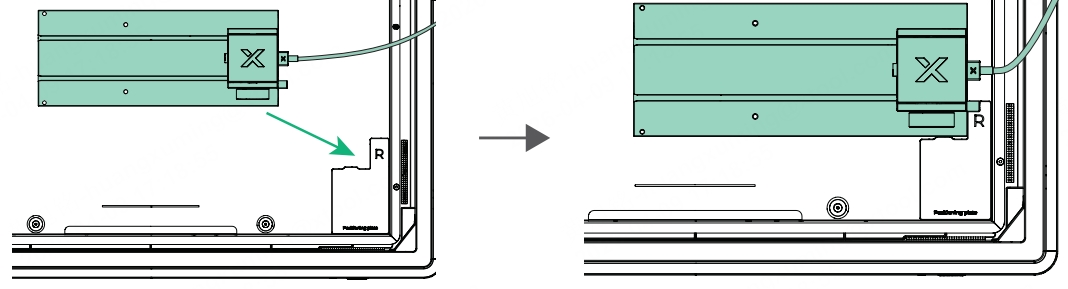

11. 将旋转附件三代 Lite 移至定位板旁，并靠着定位板放置。

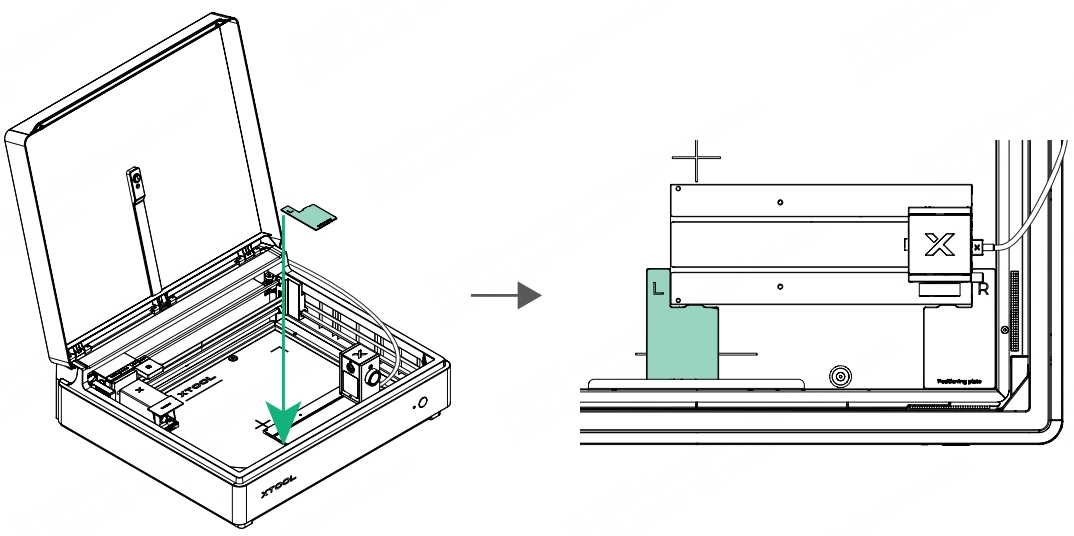

12. 将另一块定位板放在主底板的另一侧。

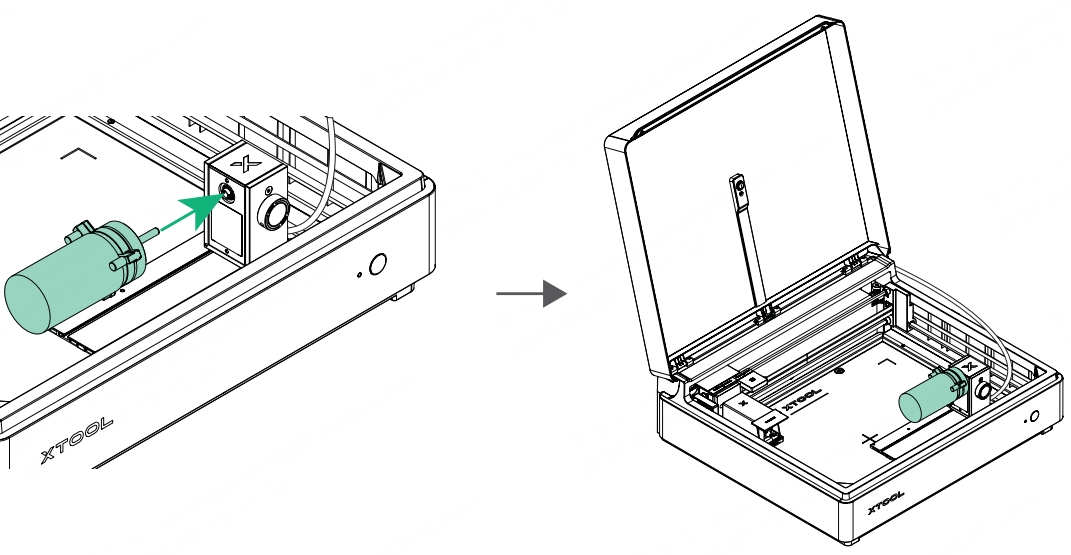

13. 将工件安装到旋转附件三代 Lite 上。

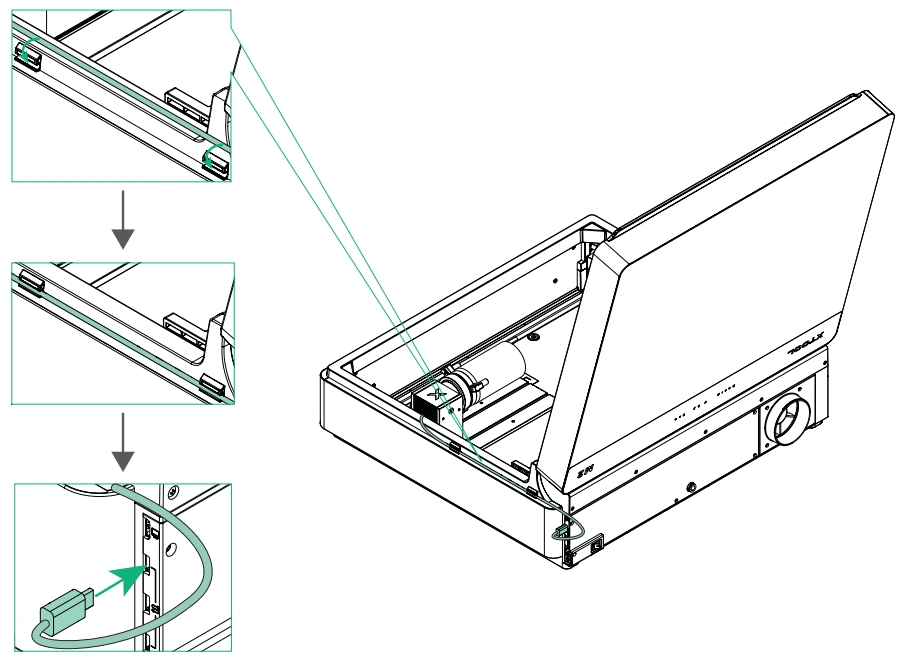

14. 将主机连接线的线体固定在理线扣上，另一端插入主机的任意扩展配件接口。
若您之前未撕掉 xTool M2 扩展接口处的贴纸，请先撕掉贴纸，再将主机连接线的另一端插入任意扩展配件接口。

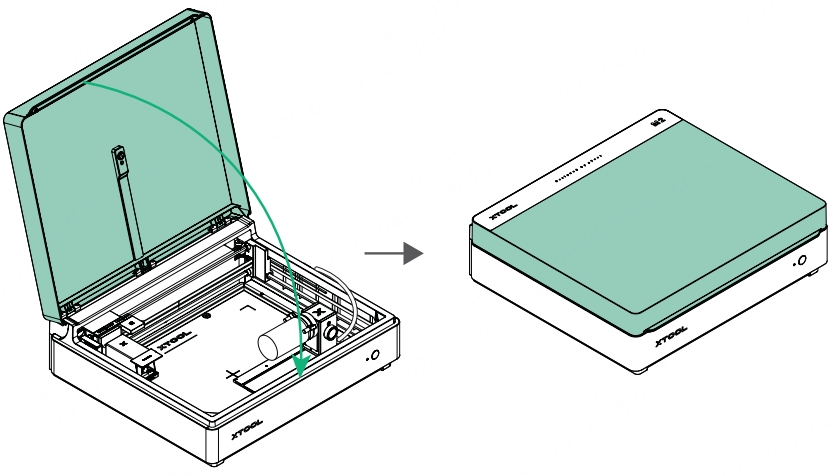

15. 合上主机的盖子。
在每次关盖后，检查主机连接线是否从盖子缺口处正确伸出。若未正确伸出，则开盖并调整，确保盖子不会压住连接线。
16. 下载并安装 xTool 软件。打开软件，并按照软件提示完成后续操作。具体详情，请点击旋转附件三代 Lite 与 xTool M2 激光雕刻机的搭配使用（软件操作）。
