¶ 一、概述
F系列机器支持外接桌面开关和脚踏开关，用于实现免手操作触发，适用于需要双手操作工件的场景。本教程将介绍开关的接线、安装及使用方法。
¶ 二、适用型号
- 适用于 F2 Ultra、F1 Ultra、F2 Ultra UV、F2、F1/F1 Lite。

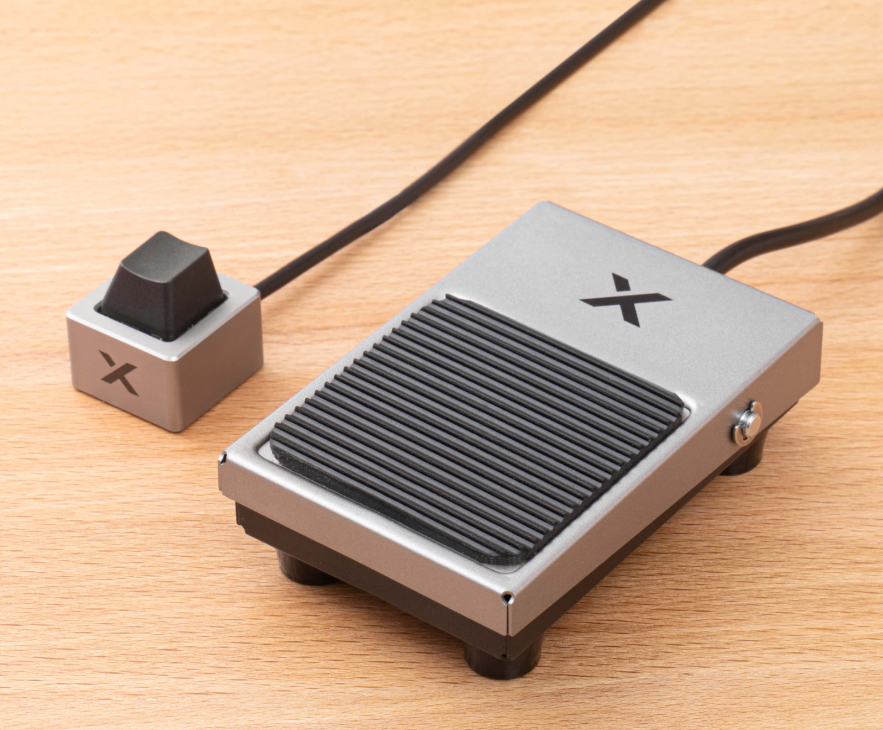

¶ 三、开关类型说明
| 类型 | 特点 | 适用场景 |
|---|---|---|
| 桌面开关 | 体积小，按钮式触发，放置于工作台面 | 轻量级操作，单次触发 |
| 脚踏开关 | 脚踩触发，解放双手 | 需双手固定工件的场景 |
¶ 四、连接与安装
¶ 4.1 接口位置

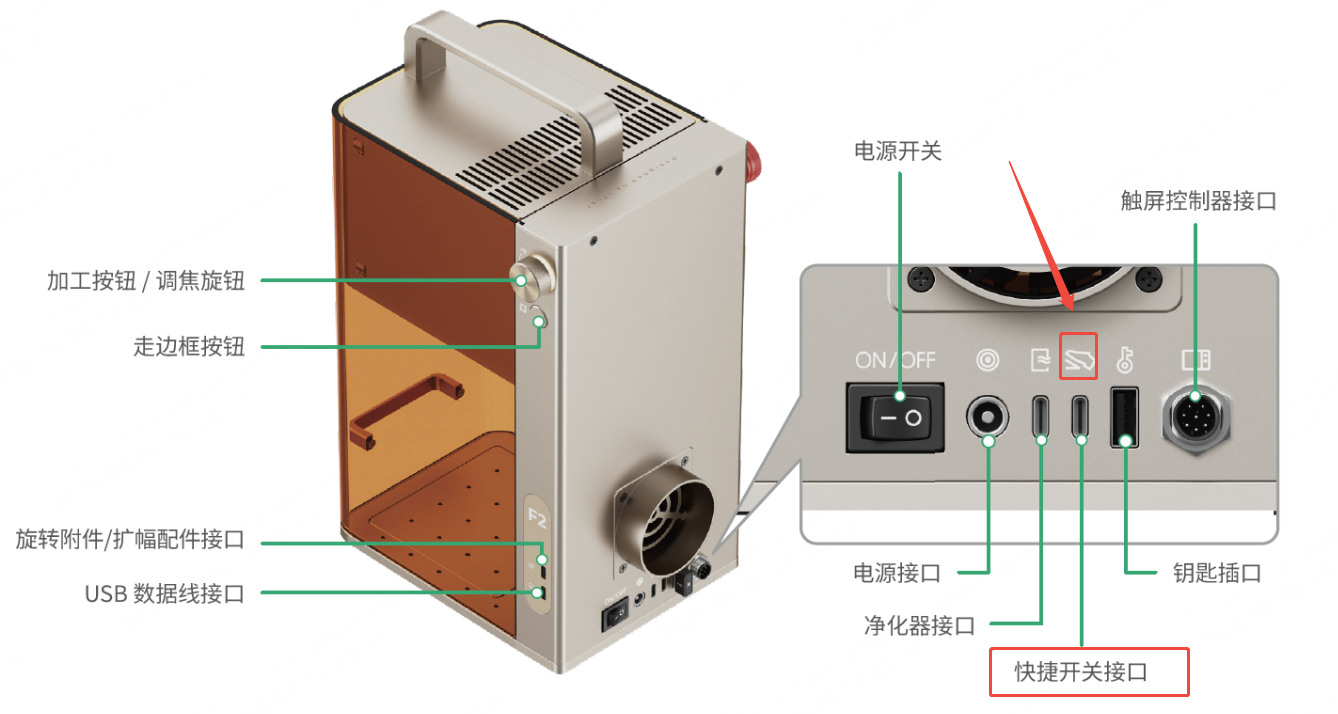

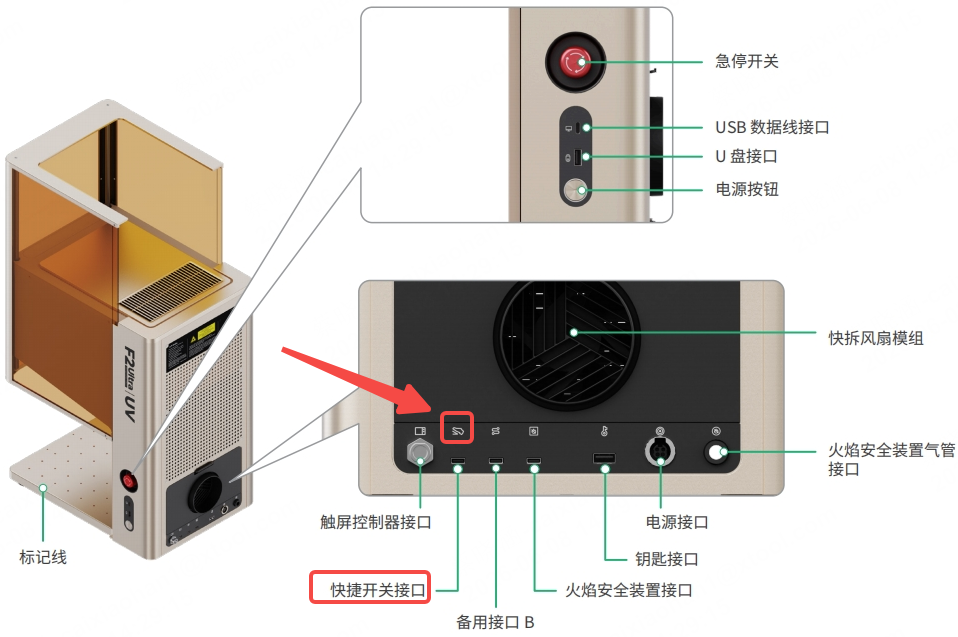

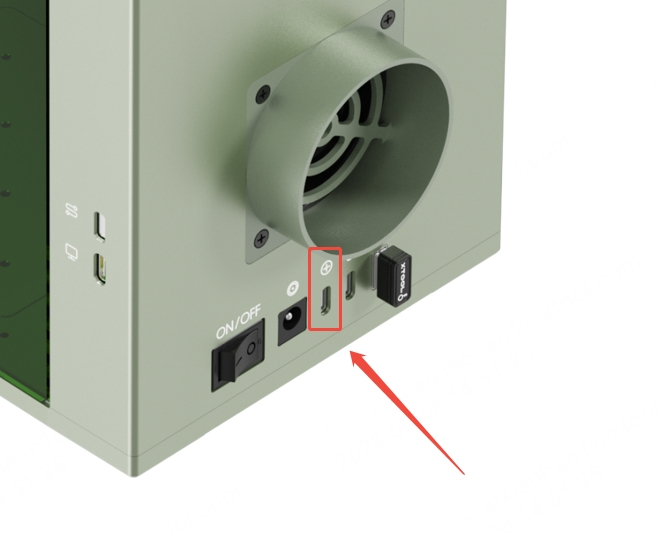

F系列机器背面设有标注的外接开关接口。
|
|
|
¶ 4.2 接线步骤
- 关闭机器电源，确保设备处于断电状态。
- 将开关插头对准机器背面的开关接口
- 确认插头连接牢固，无松动。
¶ 4.3 安装建议
- 桌面开关：放置在操作者惯用手一侧，确保按压时不会移动。
- 脚踏开关：放置在操作者脚下正前方，确保踩踏舒适，避免线缆绊脚。
¶ 常见问题
如何使用 xTool F1 脚踏板和按钮开关？
| 机器任务状态 | 按钮开关/脚踏开关的操作 | 机器响应 |
|---|---|---|
| 准备开始加工 | 按下/踩 | 开始加工 |
| 加工过程中 | 按下/踩 | 暂停加工 |
| 加工已暂停 | 按下/踩 | 继续加工 |
| 完成加工 | 双击/双步 | 再次加工上一个任务 |
