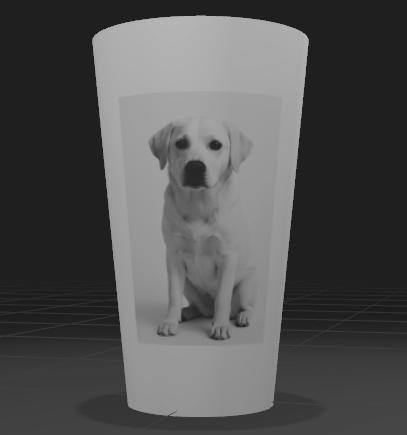

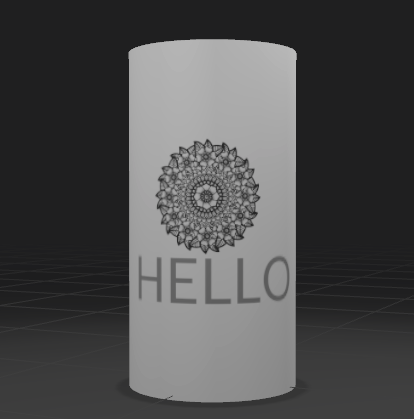

在圆柱或圆台工件上雕刻徽标、照片等图案时，由于曲面上弦长与弧长之间存在差异，可能会出现图像变形。为补偿这种变形，我们为旋转附件三代（RA3）新增了图像矫正功能。下面是两个应用图像矫正后的效果示例。
请按照以下步骤进行图像矫正，以获得最佳雕刻效果。
¶ 步骤1
- 对于圆台形工件，为实现精准的图像矫正，需要测量以下参数：上底（靠近 RA3 爪盘一侧）的直径或周长、下底（远离 RA3 爪盘一侧）的直径或周长，以及高度（上底与下底之间的垂直距离）。此外，还需要确定图像在圆台表面上的位置，例如图像中心沿工件侧面到上底或下底的距离。
- 对于圆柱形工件，这个过程要简单得多。我们只需测量圆柱的直径或周长。
¶ 步骤2
P 系列激光雕刻机（包括 P2、P2S 和 P3）：
- 在 RA3 自动建模模式下，系统可通过建模准确获取图像矫正所需的全部信息。不过，如果你熟悉操作流程且已掌握所需参数，那么使用 RA3 手动建模模式可能会更加高效。

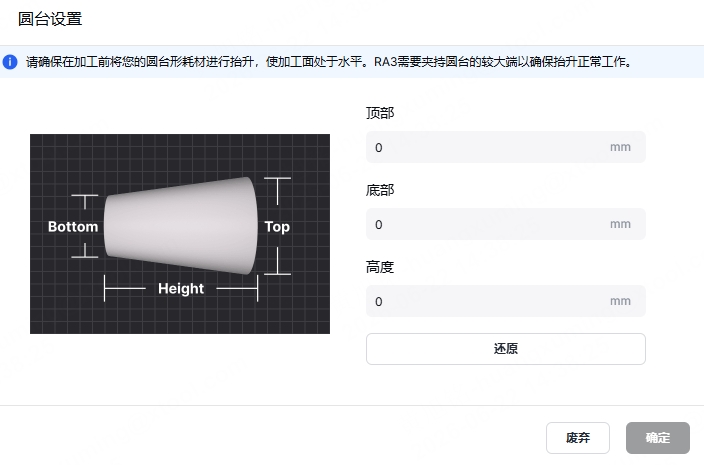

- 在 RA3 手动建模模式下，你需要在圆台设置中输入顶部（上底 Top）直径、底部（下底 Bottom）直径和高度（Height），以创建圆台模型。此外，还需输入雕刻位置处的直径或周长。建议使用 RA3 的爪尖夹持工件较宽的一端。然后，使用丝杆升降组件和水平仪将圆台工件调整至水平，使待雕刻表面保持水平状态。

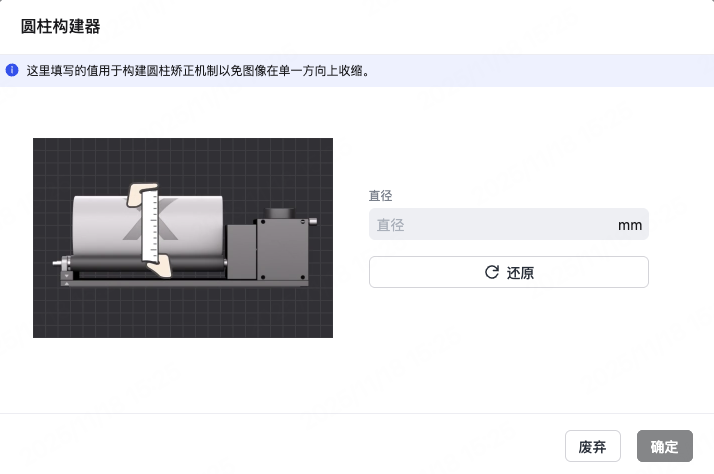

- 在 RA3 手动建模模式下，当你使用滚轴-旋转附件加工模式时，系统会显示圆柱构建器。你只需输入圆柱工件的直径，即可生成圆柱模型。
F 系列激光雕刻机（包括 F2、F2 Ultra 和 F2 Ultra UV）：

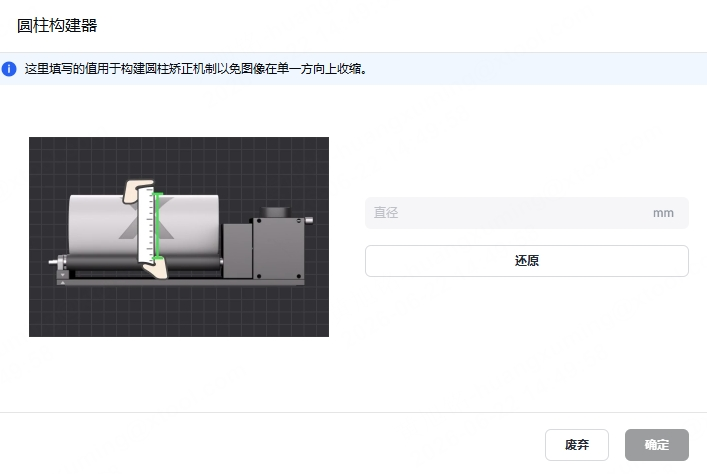

F 系列激光雕刻机仅支持对圆柱工件进行图像矫正。在 RA3 手动建模模式下，你需要输入圆柱工件的直径或周长。当你使用滚轴-旋转附件加工模式时，系统会显示圆柱构建器。你只需输入圆柱工件的直径，即可生成圆柱模型。
¶ 步骤3
创建圆柱或圆台模型后，选择要矫正的图像，并确保其加工模式为线条雕刻或填充雕刻。
你可以在加工设置中找到矫正图形开关。打开该开关即可启用图像矫正功能。
 |
→ |
 |
¶ 步骤4

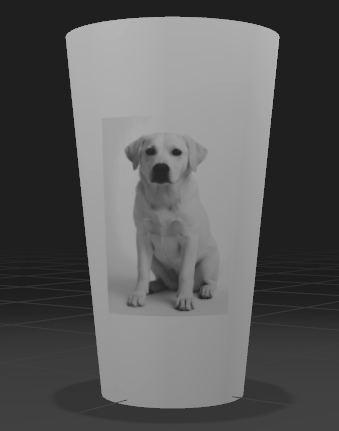

完成上述步骤后，点击预览查看图像矫正效果。如果矫正结果不符合预期，可能由以下原因导致：
（1）输入的参数有误。请检查预览中显示的圆柱或圆台模型。若其形状与实际工件存在明显差异，则输入的参数可能不正确。
（2）图像不适合进行矫正。部分图像不适用于图像矫正，例如覆盖圆柱或圆台工件表面超过一半面积的大幅面图案，或覆盖整个表面的全包裹式图案。
如果预览结果符合预期，即可开始加工。
提示 1：如果要雕刻的图形包含多个矢量对象，请先选中这些对象并点击建立复合矢量，将其合并为一个复合矢量，再启用图像矫正功能。

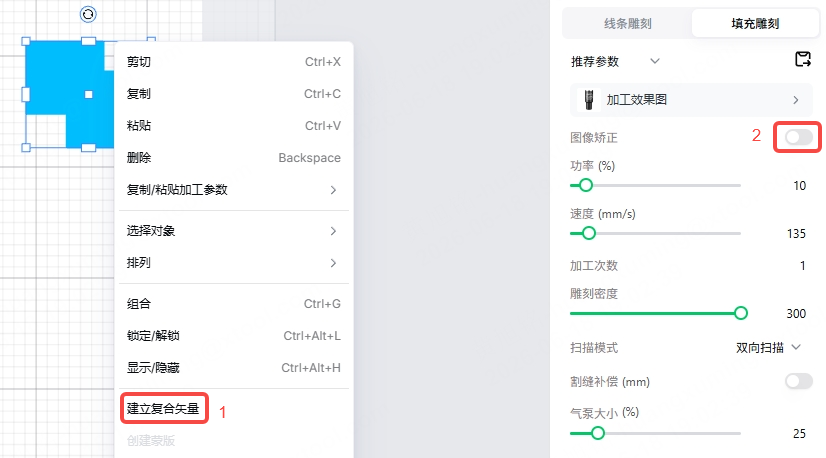

P 系列激光雕刻机的相关界面截图：

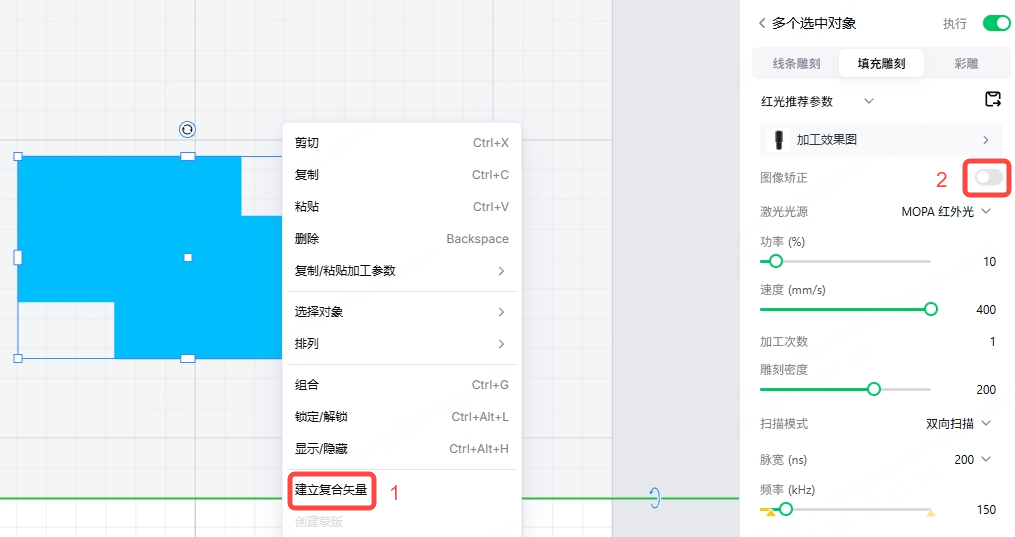

F2/F2 Ultra 的相关界面截图：

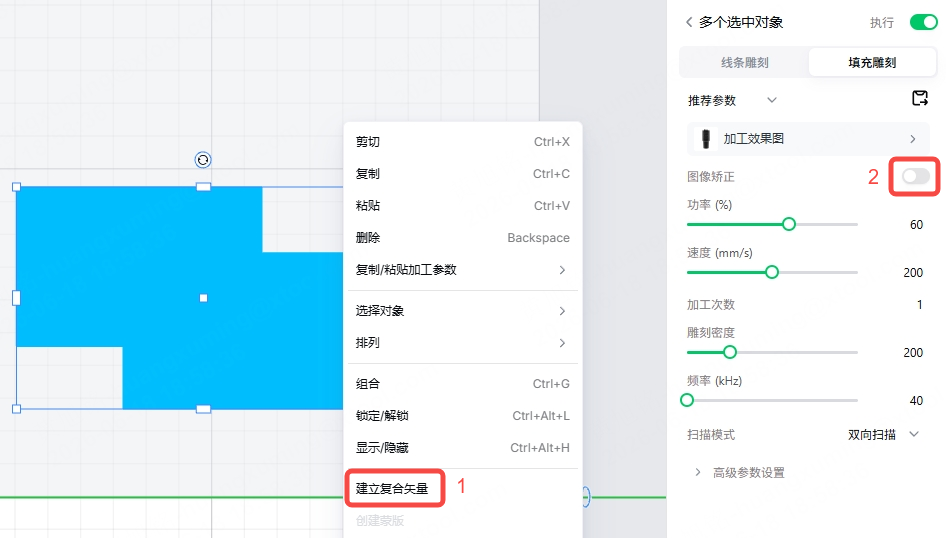

F2 Ultra UV 的相关界面截图：
提示 2：为确保雕刻位置准确，在应用图像矫正后，请点击软件界面右下角的走边框按钮，预览实际雕刻位置。
