¶ 排查 xTool 服装打印机和 xTool OS1 上的"错位"错误
¶ 问题描述
当您操作 xTool 服装打印机时，可能会在 xTool Creative Space (XCS) 软件或打印机的 LCD 面板上看到 "Misalignment（错位）" 错误消息。此错误表示打印机未能成功安装到 xTool OS1 抖粉烘烤机上，或打印机与烤箱之间的打印膜交接过程出现问题。

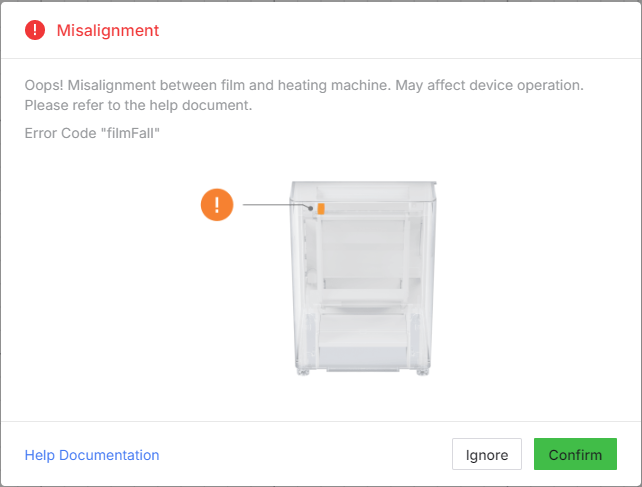

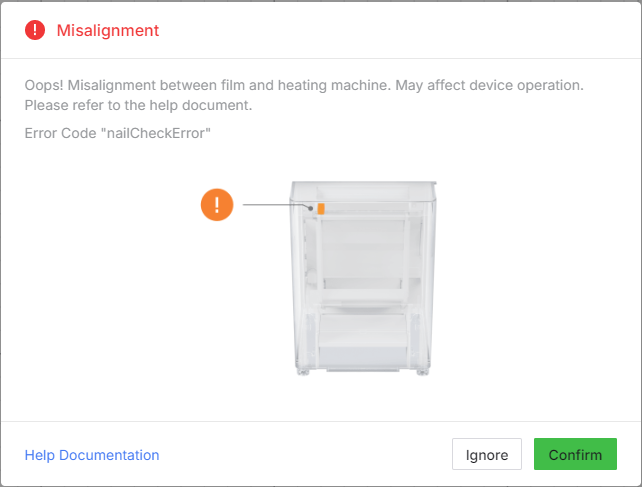

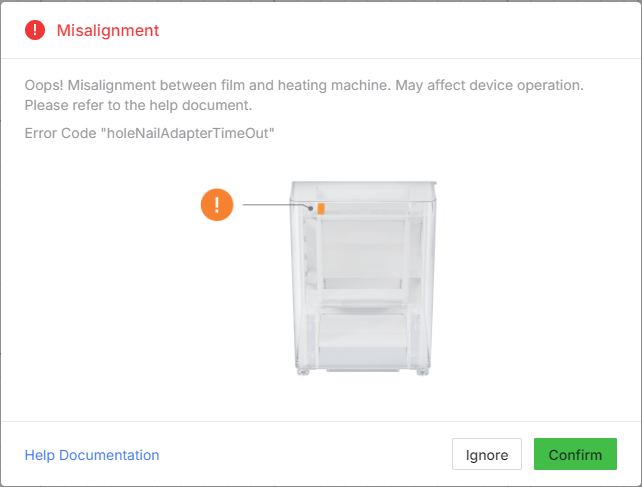

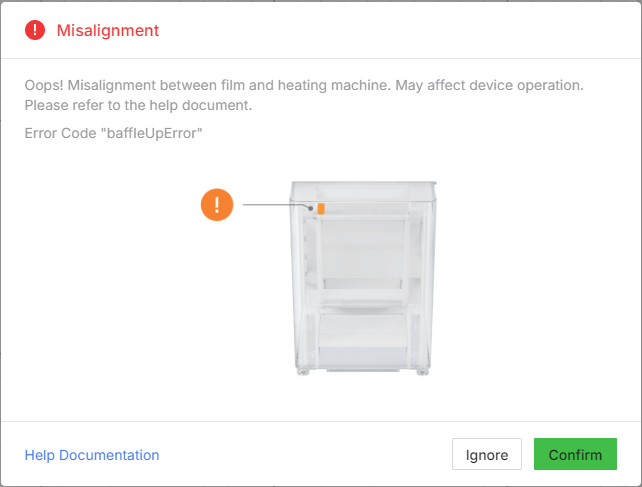

该问题可能伴随以下某个具体错误代码出现：nailCheckError、baffleUpError、filmArriveError、holeNailAdapterTimeOut 或 filmFall。
- 本综合指南将帮助您高效诊断并解决此问题。
 |
 |
 |
 |
 |
¶ 可能的原因
- 打印膜起皱或错位，干扰传感器检测
- 打印膜检测传感器本身有问题
- 编码器传感器（位于 xTool OS1 内部）信号检测不正确
- 抖粉运动传感器检测错误
- 打印膜叉升降器未能正确升降
- 未执行对齐校准
¶ 故障排查
¶ 第 1 步：检查并准备胶片
胶片的良好状态和正确对齐对于打印机与烤箱之间成功的打印膜交接过程至关重要。
- 打印膜检查：

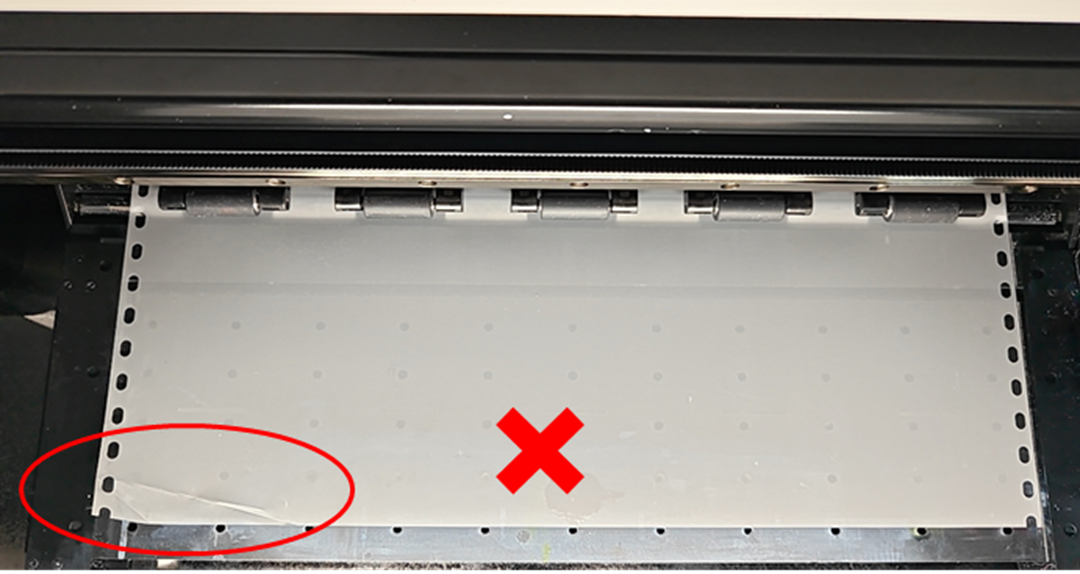

- 仔细检查当前装载的 PET 打印膜或即将装载的部分。查看是否有任何褶皱、折痕、折印或边缘损坏。
- 去除起皱的打印膜
- 使用剪刀或切刀小心去除打印膜上所有起皱的部分。

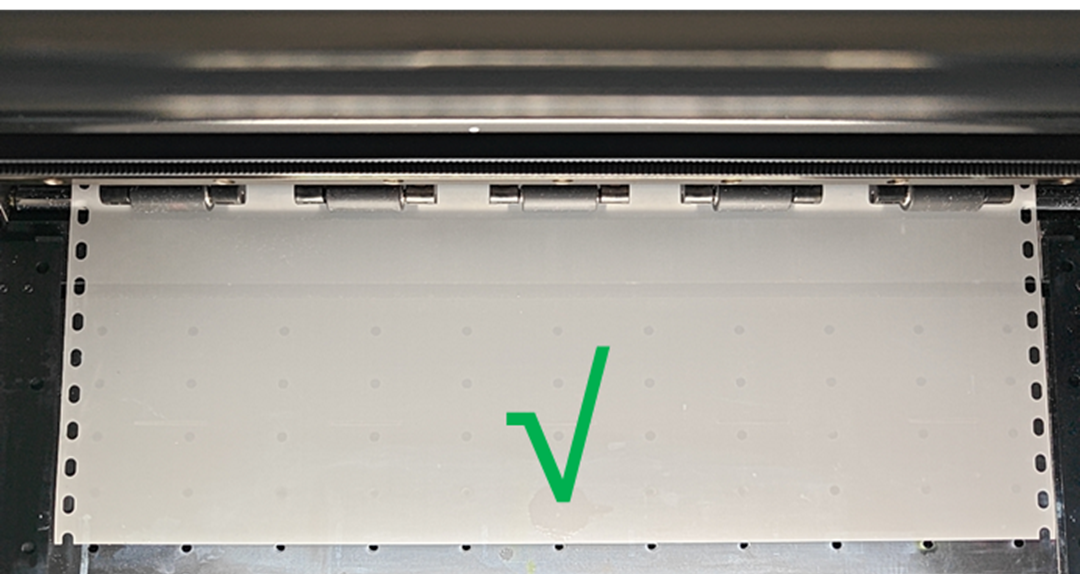

- 确保剩余的打印膜完全没有褶皱或折痕。

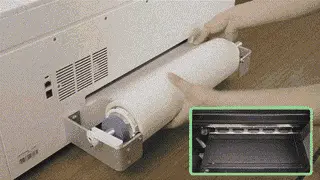

- 正确对齐打印膜：
施加张力： 在引导打印膜时轻轻拉紧打印膜。确保对齐时它不松动或松弛。

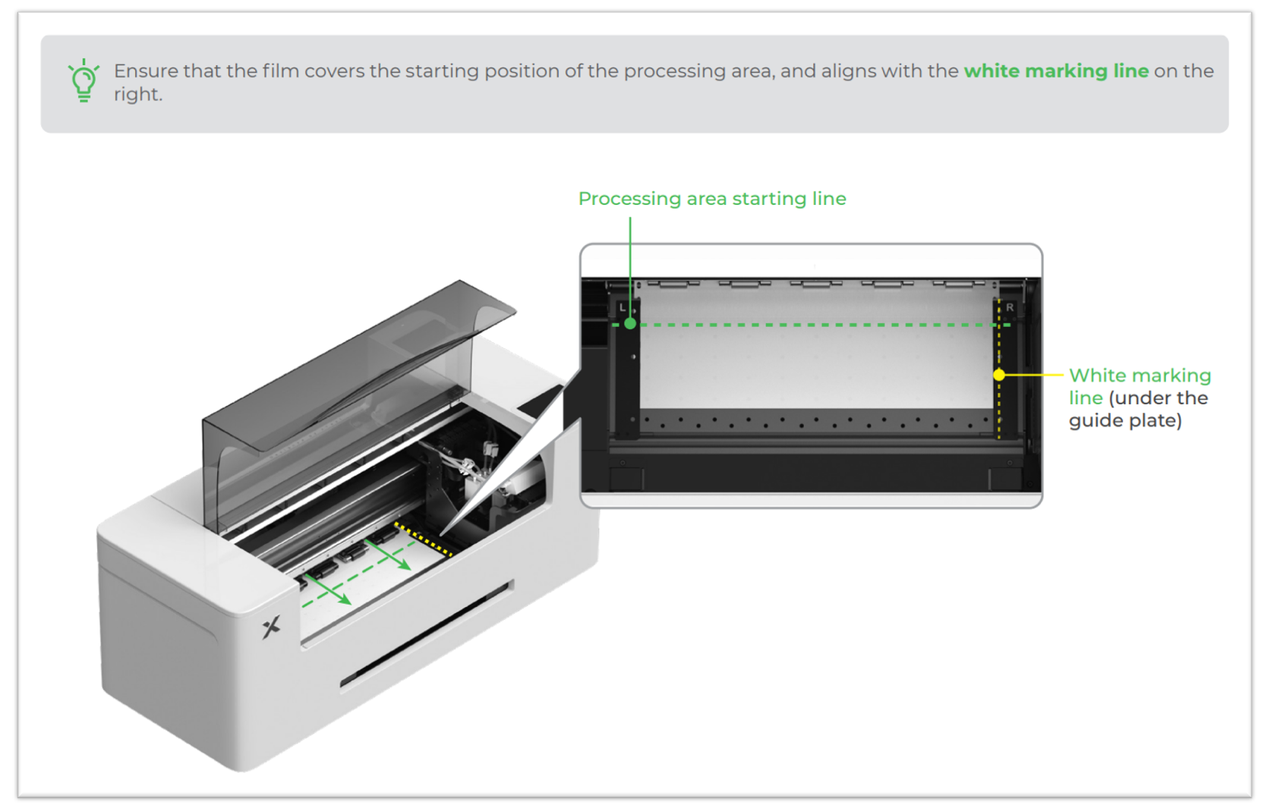

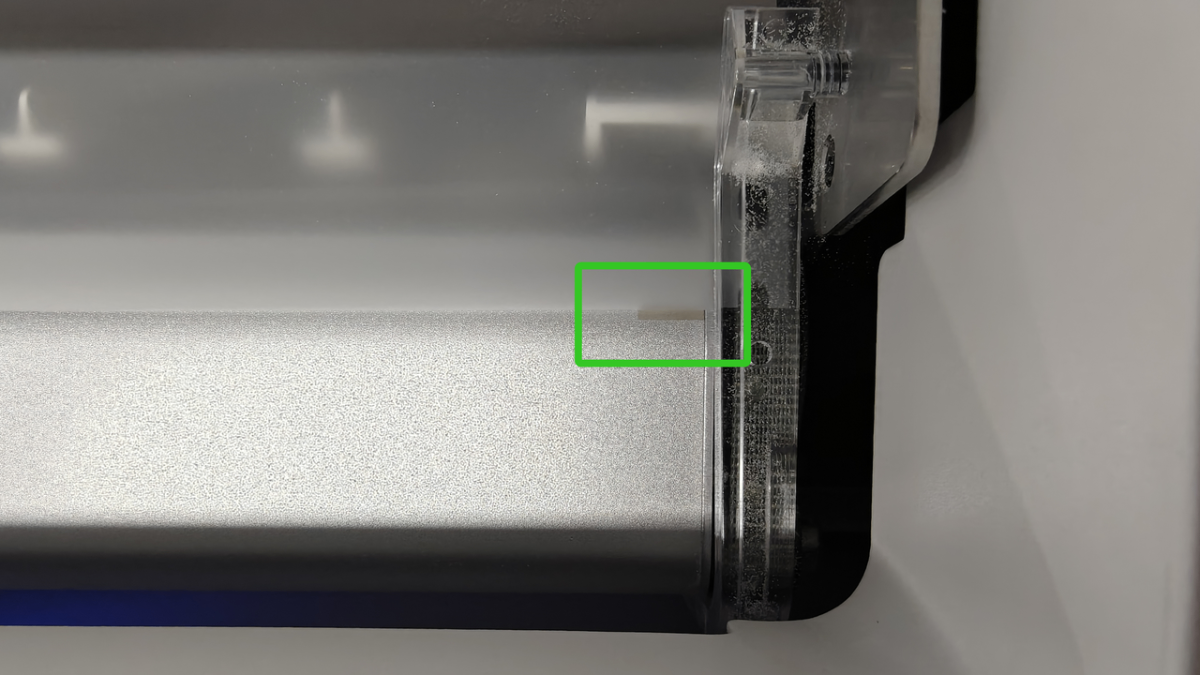

对齐标线： 将打印膜边缘精确对齐白色标线。
- 打印膜不得越过白色标线。
- 打印膜边缘必须保持在标线 ≤1 mm 以内（不左右偏移）。
视频参考： 有关正确调整 PET 打印膜的视觉指导，请参阅视频教程：更换 xTool 服装打印机上的支架并调整轴承
- 具体段落：1:20-1:40 分钟
- 如果问题仍然存在，继续下一步。
¶ 第 2 步：清洁烤箱的打印膜检测传感器
积粉会干扰检测胶片进入烤箱的传感器。

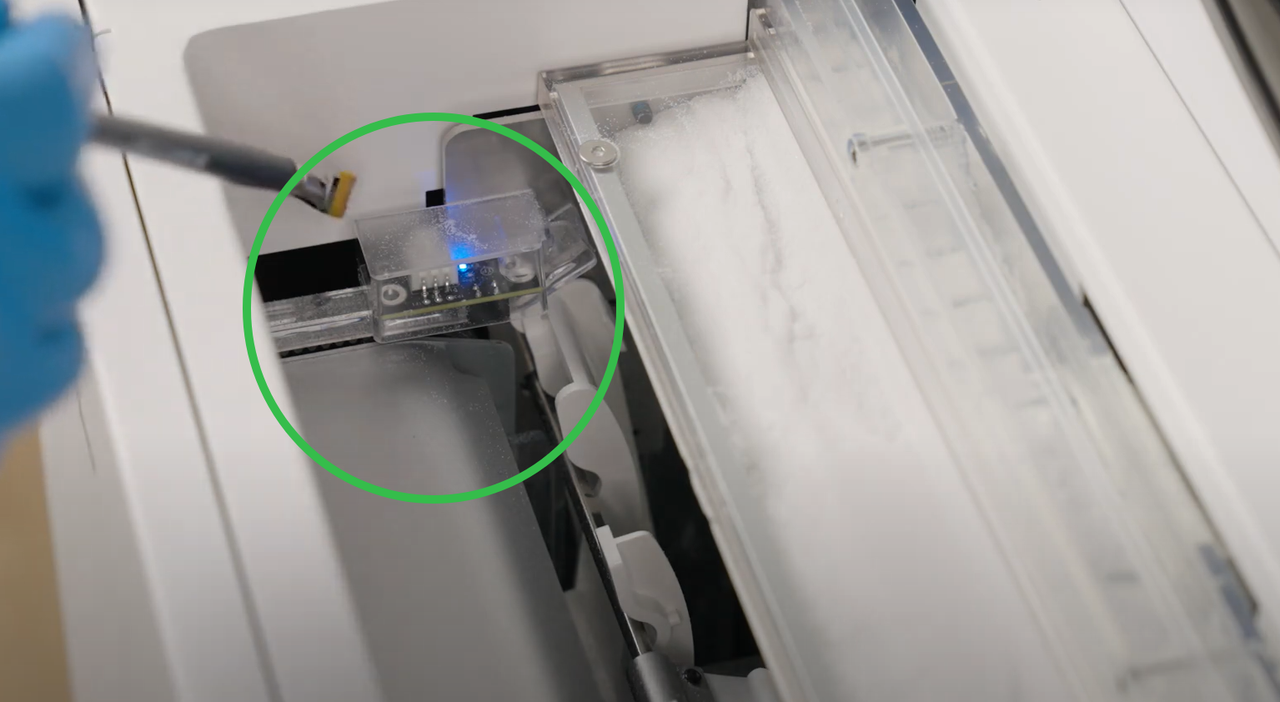

- 接触并清洁传感器：

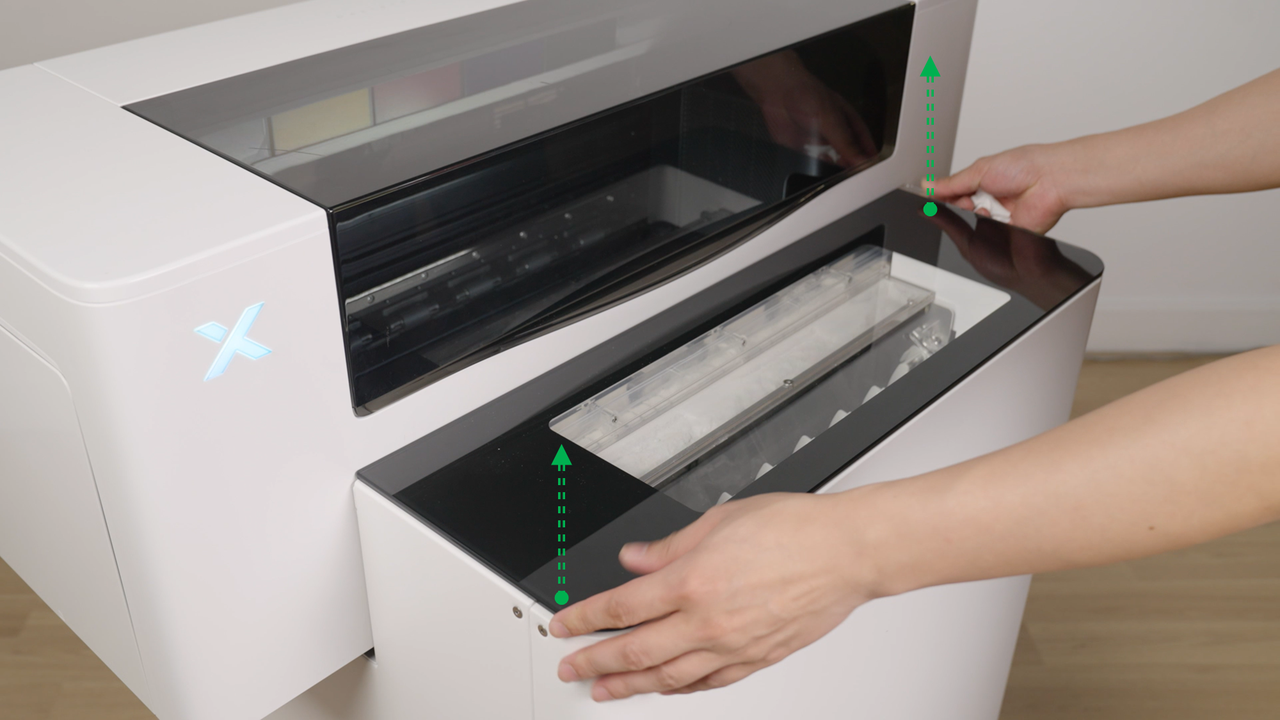

- 取下 xTool OS1 抖粉烘烤箱的磁性盖板。
- 使用 OS1 包装内附带的清洁刷轻轻清洁胶片检测传感器。
- 视频指南： 有关此过程的清晰演示，请参阅：xTool OS1 抖粉烘烤机的日常清洁与保养
【xTool DTF烘烤机日常清洁维护教程】：
点击前往 Bilibili 观看高清视频 建议您浏览完整视频，确保顺畅体验。

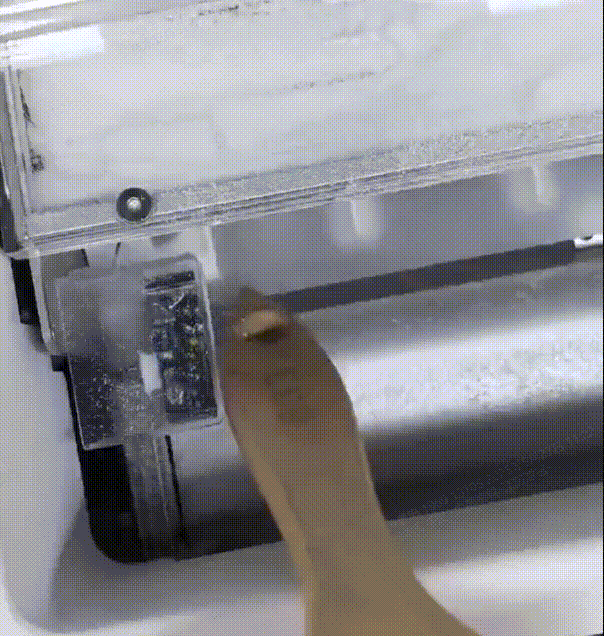

- 清除积粉干扰：
- 轻敲传感器外壳以震落可能位于内部的所有压实粉末。
- 此外，使用刷子清洁传感器周围区域的所有积粉。这有助于防止光反射干扰传感器读数并导致传送过程失败。
- 问题仍然存在？
如果问题未解决，继续下一步。
¶ 第 3 步：执行"设备自检"
- 重启两个设备：
- 关闭打印机和烤箱，等待 30 秒后再重启。
- 运行"设备自检"：
- 在打印机的控制面板上，点击 维护 > 设备自检 > 开始 并按屏幕提示操作。
- 如果检测测试失败：
请参阅：排查 xTool 服装打印机和 xTool OS1 的"设备自检"故障 进行故障排查。如果按上述步骤操作后错误仍未解决，继续下一步。
¶ 第 4 步：执行对齐校准
启动校准：
- 在打印机的控制面板上，点击温度图标。
- 找到对齐校准选项卡。
- 点击启动开始校准过程。
重要注意事项：
- 校准开始前，打印机会自动切下一小段 PET 打印膜。从机器中取出此段。
- 校准期间，在观察打印膜位置的同时缓慢点击 进料。
- 打印膜孔必须与烤箱右侧的深灰色标记对齐。只有达到此对齐时才应点击 继续 以确认校准。
- 如果胶片越过深灰色标记，则必须重新启动校准。打印膜无法回缩，您需要重置并重复此过程。
为避免超出，请通过缓慢点击 进料 少量地传送打印膜。
参考： 有关视觉演示，请参阅下方视频教程的 5:27 至结尾部分。
- 请参阅： 排除 xTool 服装打印机和 xTool OS1 的“设备自检”故障以进行故障排除。
- 如果执行上述步骤后错误仍未解决 ， 请继续下一步。
¶ 如果问题仍然存在
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持。
请提供以下详细信息以便快速解决：
- 问题描述：观察到的现象的详细说明。
- 视频证据：在适用的情况下附上演示问题的视频。
- 已执行的故障排查：您已尝试的任何故障排查步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
