¶ 排查"打印头无法归位（错误代码：Z 轴超时）"问题
¶ 问题描述

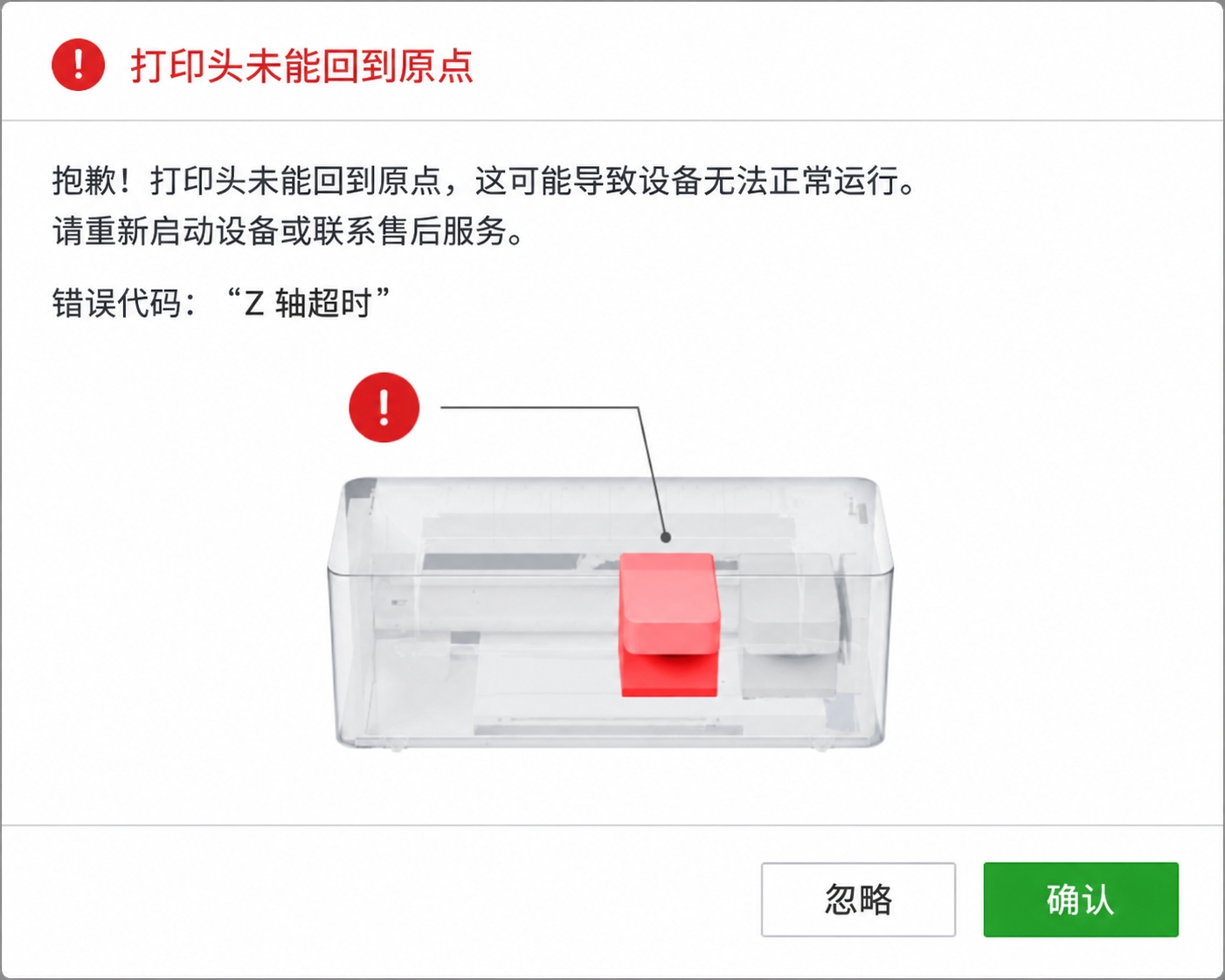

当您操作 xTool 服装打印机配合 xTool Creative Space、xTool Studio 或通过控制面板时，您会收到以下错误消息：
"打印头无法归位（错误代码：Z 轴超时）"

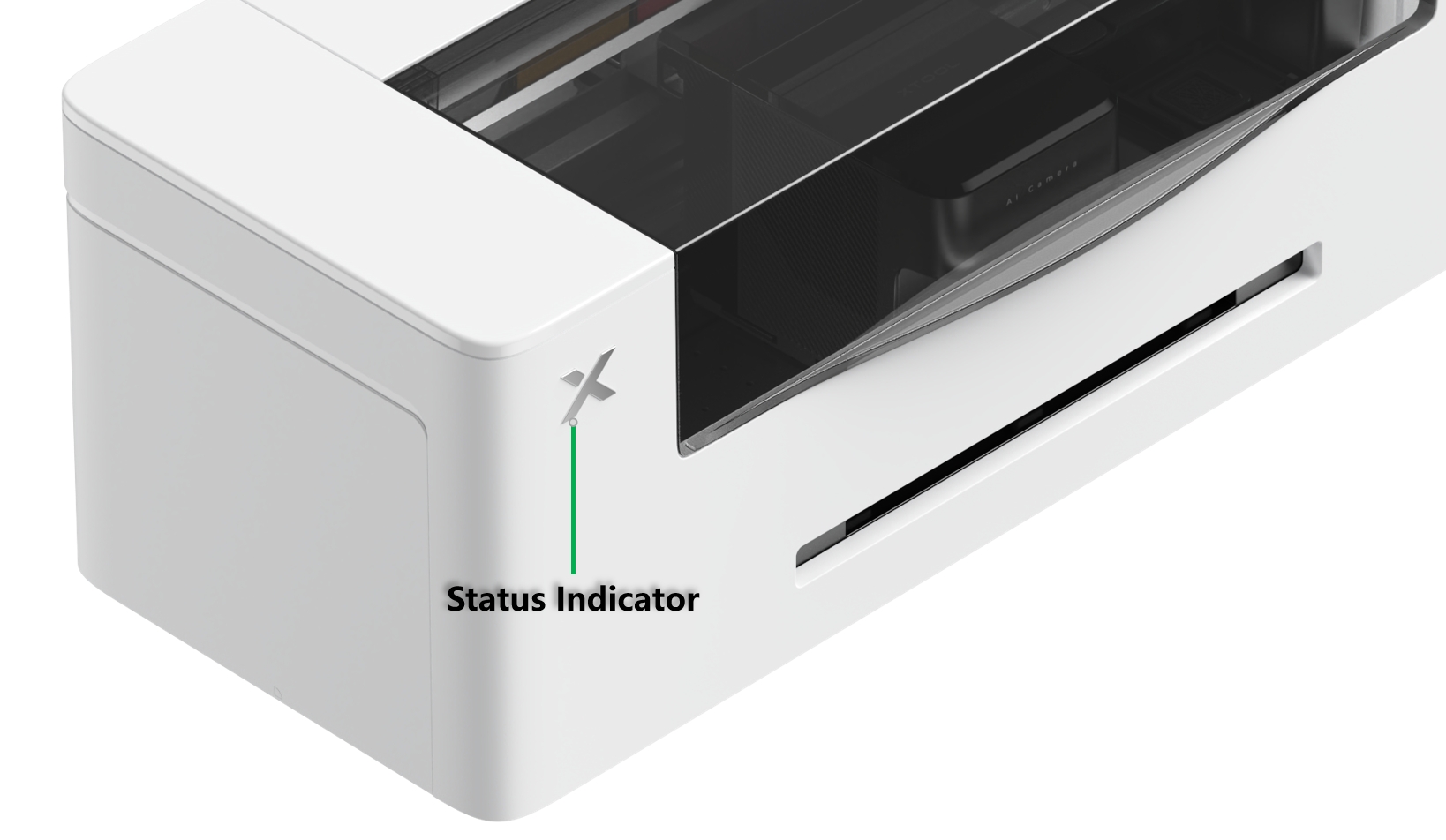

同时，打印机身上的 X 状态指示灯 会闪烁红色。
本指南提供逐步故障排查步骤以解决该问题。
¶ 潜在原因
此错误可能由以下一个或多个问题引起，按可能性排序：
- 异物阻塞墨栈（最常见）
- 墨栈电机电缆断开（极可能）
- 墨栈原点传感器故障（可能性较小）
- 墨栈结构损坏（罕见）
- 墨栈电机故障（罕见）
¶ 诊断逻辑
¶ 了解墨栈传感器系统
墨栈使用两个传感器来检测其位置：
- 原点传感器 - 检测最低点（原位）
- 啮合传感器 - 检测最高点（闭合/密封位置）
错误消息对应关系：
- 如果 原点传感器 无法检测到墨栈位置："打印头无法归位（Z 轴超时）"
- 如果 原点传感器 能检测到位置但 啮合传感器 失败："墨栈与打印头啮合失败"
¶ 故障排查方法
根据可能性和诊断难易度，按照以下顺序进行：
- 检查是否有异物阻塞墨栈。
- 验证电机电缆连接。
- 检查传感器和结构部件。
¶ 故障排查
¶ 1. 检查阻塞
首先，验证墨栈没有物理卡住。
- 关机：关闭打印机并断开电源线。

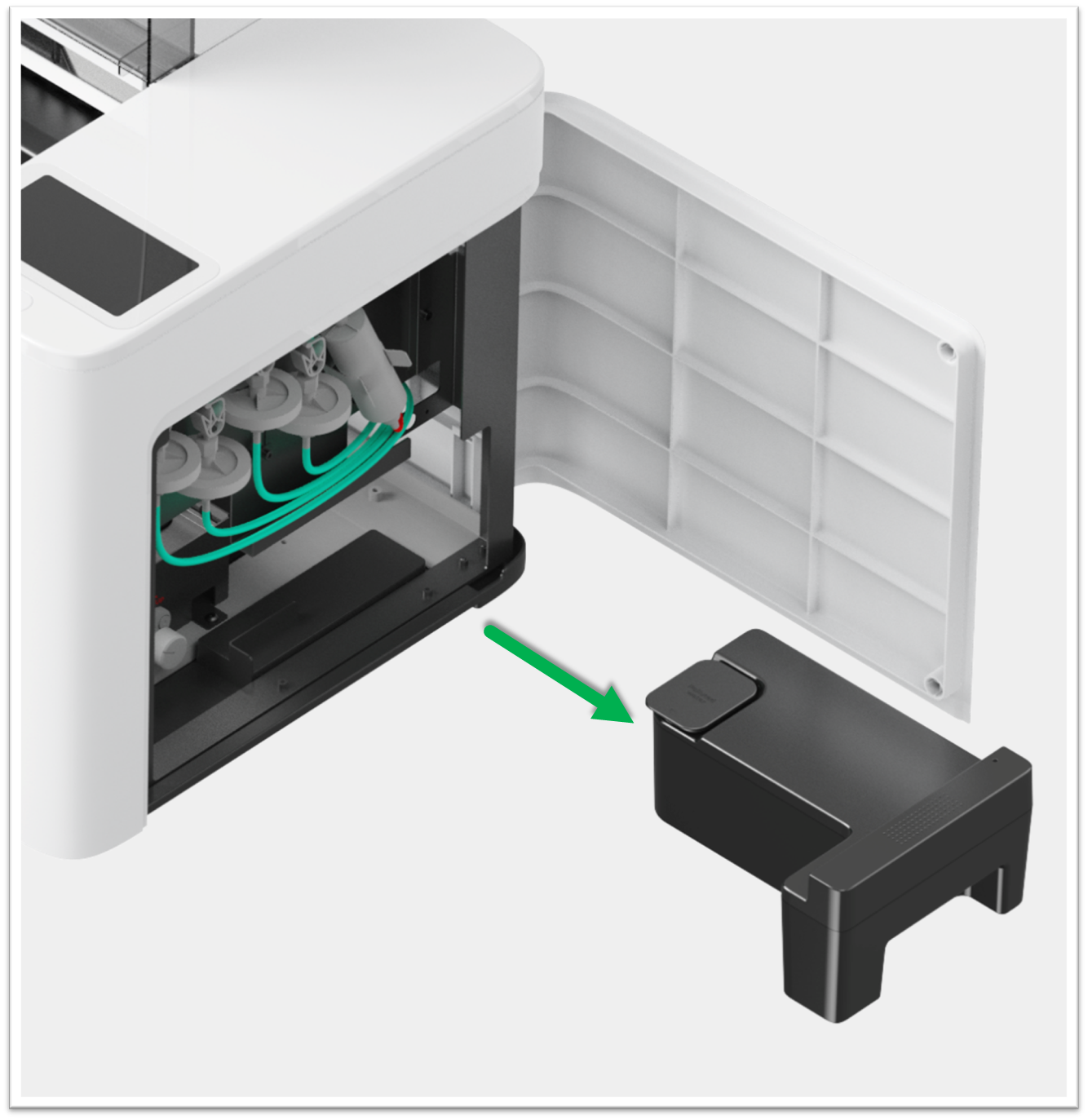

- 接近该区域：打开右侧面板并取下废墨水仓。

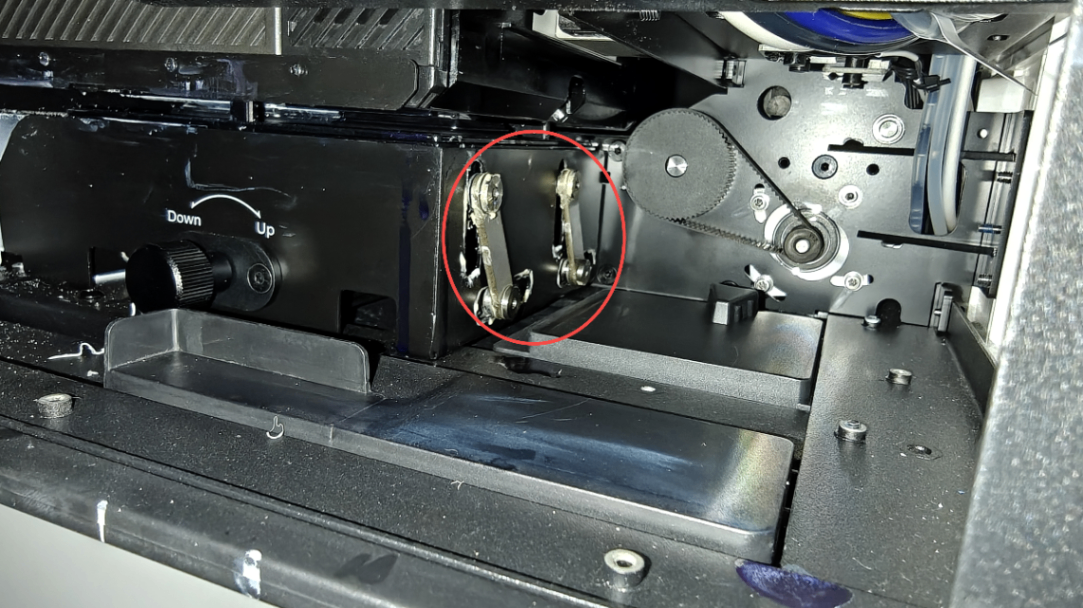

- 目视检查：查看仓内是否有任何可能阻塞墨栈上下移动的碎屑或异物。
- 手动移动测试：
⚠️ 安全警告：进行操作前，请确保打印机已断开电源。

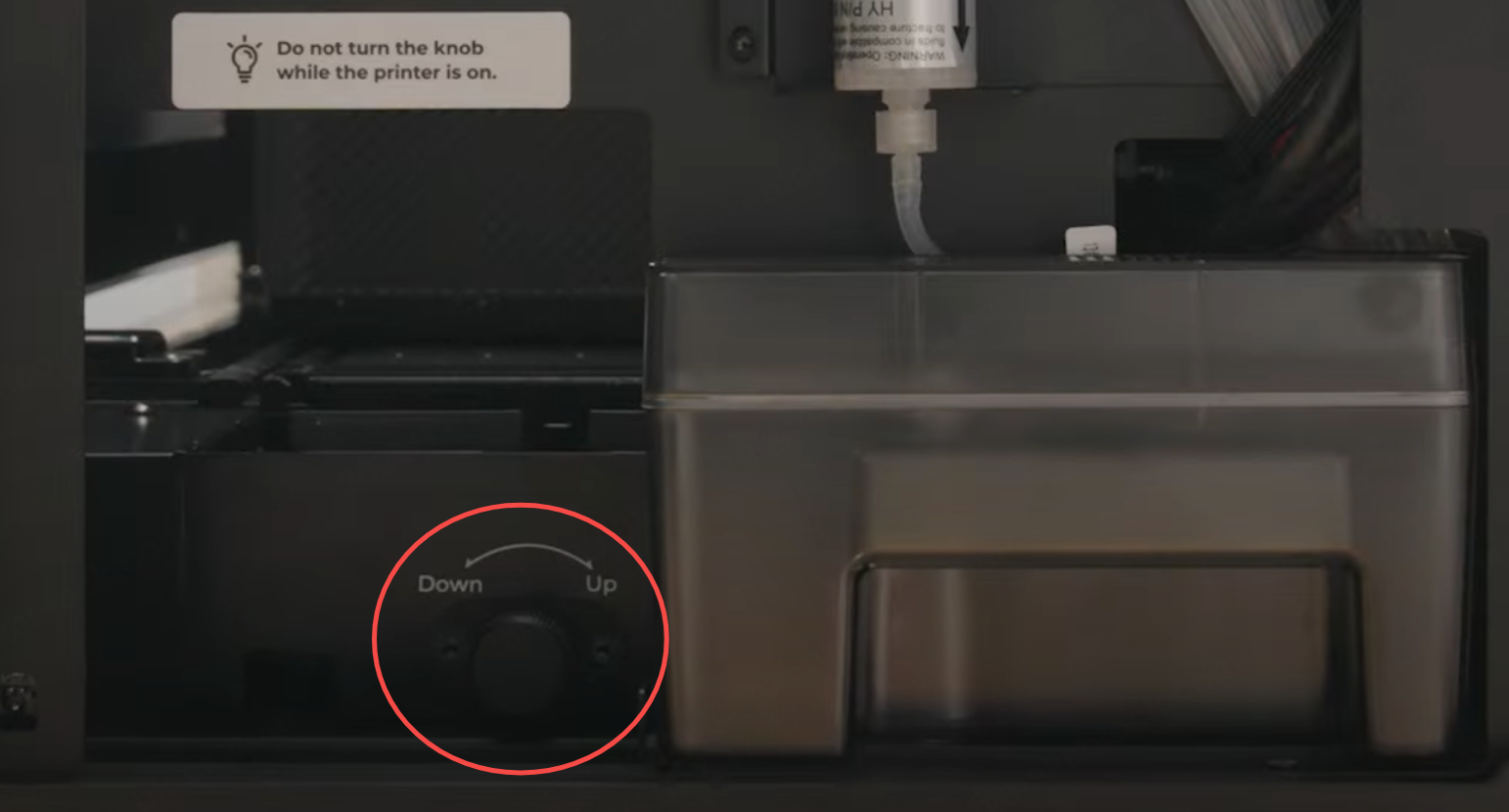

- 找到手动旋转旋钮（位于废墨水仓槽左侧）。
- 手动转动旋钮以升降墨栈。
- 正常情况：您应该仅在最高点和最低点感到阻力。
- 异常情况：如果在移动中途感到明显阻力，则可能有阻塞。
- 清除阻塞：尝试清除任何可见碎屑。如果无法清除，或机构感觉损坏，请联系 xTool 客服。
- 测试：如果未发现阻塞且手动可移动，请继续执行第 2 步。
¶ 2. 检查墨栈电机连接
如果机构可自由移动，则问题可能是电气连接。
⚠️ 安全警告：进行操作前，请确保打印机已断开电源。
- 准备打印机：
- 拧下将打印机固定到您的 xTool OS1 烤箱上的两颗安装螺丝。
- 小心地将打印机跨放在两张等高的稳定桌子上，以便安全接触底部面板。
- 取下底部面板：
- 使用随附的 M2.5mm 内六角螺丝刀。
- 拧下固定底部保护盖的 4 颗内六角螺丝。
- 检查电机电缆：
- 找到墨栈电机电缆。
- 检查其是否牢固连接。即使看起来已连接，也要断开并重新连接以确保紧密连接。
- 通电并测试：重新连接电源并打开打印机，测试错误是否仍然存在。
高级检查（如果错误仍然存在）：如果在电机端重新插接电缆不起作用，则必须检查电缆在主板上的另一端。
- 请参考指南：更换 xTool 服装打印机的运动控制器板 以取下打印机后盖。
- 在板上找到墨栈电机的连接处（下图圆圈标出）。
- 验证连接牢固：
- 如果断开，请牢固地重新连接。
- 如果已连接，请断开并重新连接以确保正确就位。
- 重新组装打印机并再次测试操作。
¶ 3. 检查墨栈原点传感器
1. 参考本视频拆下原点位置传感器，并检查其状态：无遮挡时，指示灯应保持常亮；用挡片遮挡传感器后，指示灯应熄灭。
- 如果传感器指示灯始终熄灭，通常表示原点位置传感器已损坏。
2. 如果传感器指示灯能够正常熄灭，请继续执行步骤3。
3. 重新安装原点位置传感器时，请注意传感器的安装方向，并确保固定螺丝已完全拧紧。若螺丝未拧紧或传感器安装位置偏移，可能导致识别异常。
4. 如果检查传感器后未发现异常，请继续执行步骤 4。
¶ 4. 检查电机
关闭设备电源后，将进膜电机与墨栈 Z 轴电机的连接线互换（Z 轴为墨栈电机，Y 轴为进膜电机）。
可通过以下两种方式检查电机是否工作正常：
- 关闭设备电源后重新启动设备，观察薄膜是否会自动前进或后退。如果会，则说明电机工作正常。

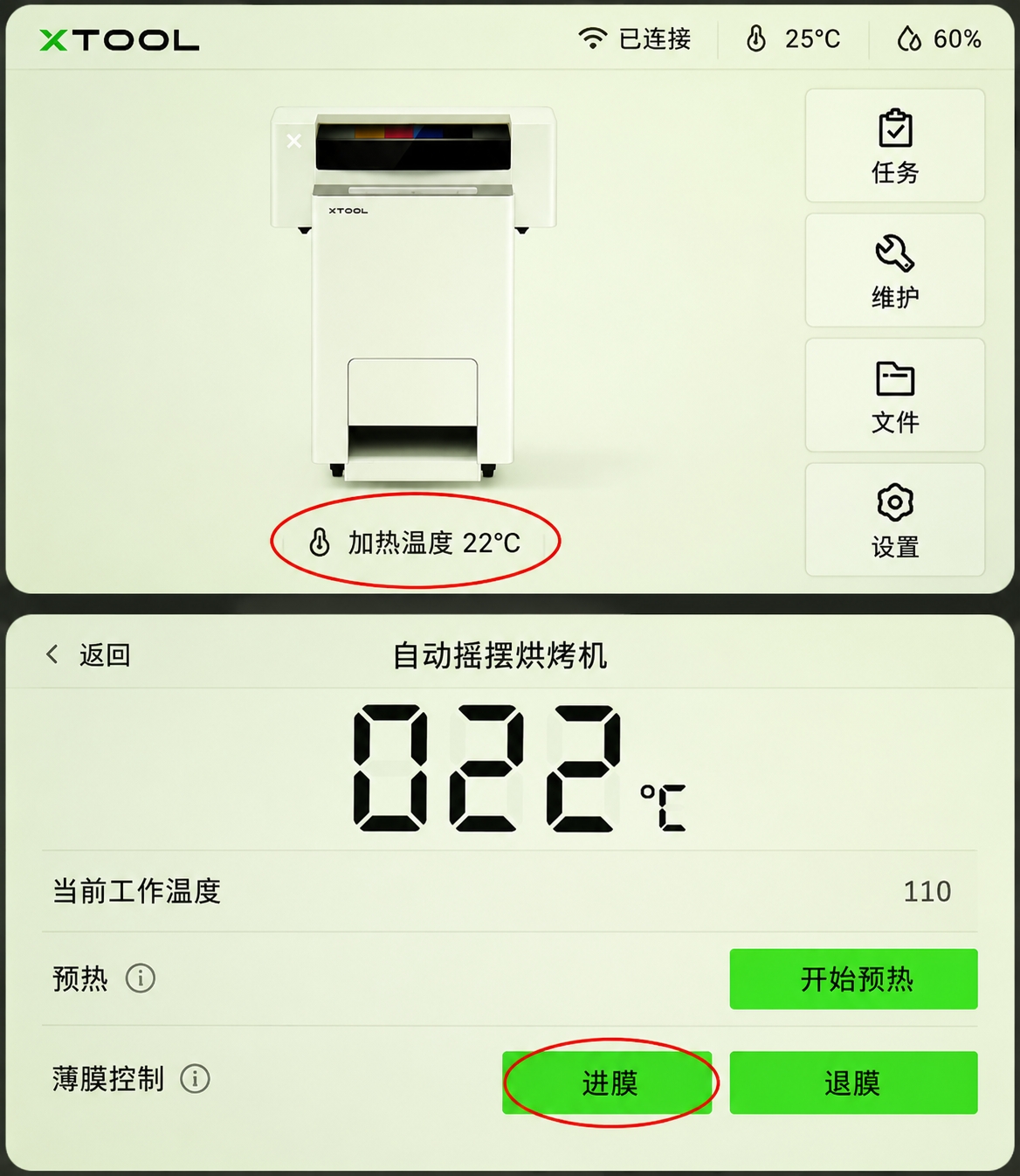

- 点击屏幕上的进膜/退膜按钮，观察墨栈是否能够正常上下移动。如果能够正常移动，则说明电机工作正常。
¶ 5. 更换部件
如果前面的步骤无法解决问题，则可能需要更换有缺陷的部件。
需要高级干预：
- 此步骤需要高级技术干预。请继续到"仍然遇到问题？"部分，联系 xTool 技术支持 进行进一步诊断。
- 如果 xTool 技术专家认为有必要，可能需要更换某些部件（例如墨栈电机或墨栈原点传感器）。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持。
请提供以下详细信息以帮助更好地诊断问题：
¶ 1. 工作日志文件
请根据您使用的软件导出日志。
¶ 方法 A：通过 xTool Creative Space (XCS)
- 点击右上角的设备设置图标（齿轮符号）。
- 选择基本信息标签。
- 向下滚动到导出日志并点击导出。
- 系统将生成一个文件夹。压缩（Zip）整个文件夹为单个文件并附加到您的工单。
¶ 方法 B：通过 xTool Studio
- 点击设备图片旁边的三点图标。
- 选择设备设置（齿轮图标）。
- 左侧选择基本信息标签。
- 向下滚动到导出日志并点击导出。
- 系统将生成一个文件夹。压缩（Zip）整个文件夹为单个文件并附加到您的工单。
¶ 2. 墨栈运动视频
- 关闭打印机电源并打开右侧面板。
- 等待 15 秒。
- 重新打开打印机电源。
- 录制一段视频，显示启动过程中墨栈的运动情况。
¶ 3. 序列号（SN）
产品序列号通常位于后面板左下角的标签上。
¶ 4. 查看固件版本
在打印机的 LCD 屏幕上：
- 从主屏幕，点击设置。
- 在通用菜单中，向下滚动找到固件版本。
