¶ 问题现象

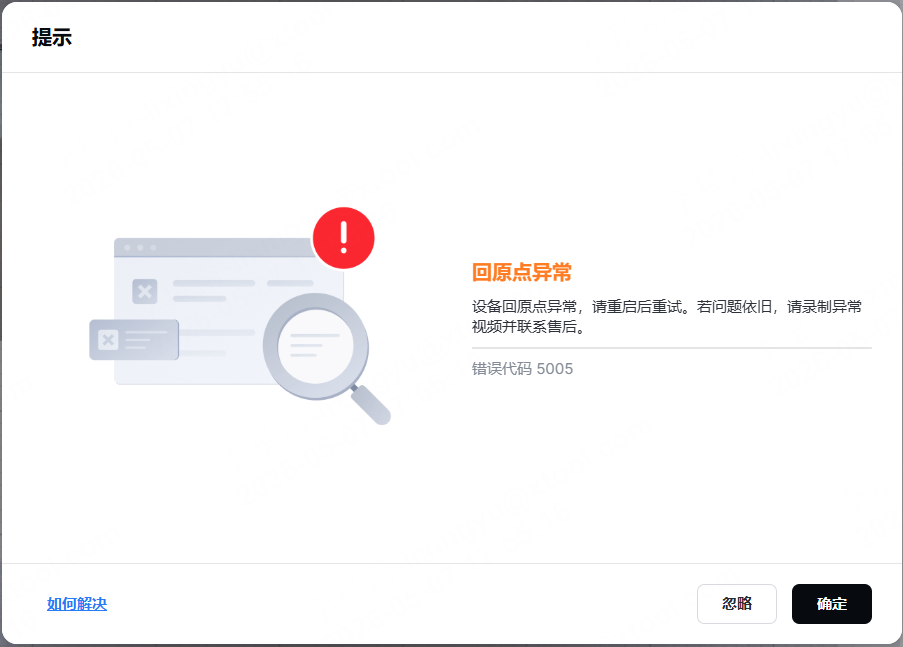

在使用 M2 机器进行激光加工时，xTool Studio 软件界面弹出 “回原点异常” 报错提示，并显示错误代码 错误代码 5005。 出现该报错时，您可能会观察到以下一种或多种异常情况：
- 电机不运转，导致激光头移动卡顿。
- 激光头在移动时无法停止，持续撞击机器边框。
¶ 可能原因
M2 的激光头运动依赖于 X 轴（左右方向）和 Y 轴（前后方向）的电机驱动，并通过对应的限位传感器来检测激光头是否到达边界。当系统检测到运动异常时，就会触发该报警。主要原因包括：
- 电机故障：导致对应轴向无法正常驱动。
- 限位传感器故障：导致机器无法准确感知边界，从而发生撞击。
¶ 排障步骤
请按照以下步骤逐步排查并解决问题：
¶ 第 1 步：重启机器与软件
有时这可能只是偶发的系统状态异常。
- 关闭机器电源，然后重新打开。等待约 30 秒让机器完成自检和初始化（请留意机器指示灯变化或蜂鸣声提示）。
- 重新启动 xTool Studio 软件，并重新连接机器。
- 连接后，机器会自动执行“回归原点”操作。请观察激光头是否能够正常复位，以及限位报错是否消失。
- 如果问题消失，您可以继续正常使用。
- 如果报错依旧，请继续执行下一步。
¶ 第 2 步：检查软件与固件版本
请确保您的 xTool Studio 软件和 M2 机器固件均处于最新版本，以排除旧版本可能存在的软件故障。
- 如需更新，请在软件中点击 检查更新:。
¶ 第 3 步：检查电机与限位传感器状态
如果重启与升级后问题仍然存在，我们需要通过观察激光头的复位动作来定位具体的硬件故障点。
- 关机并将激光头手动移动到机器加工区域的正中间位置。
- 重新开机，仔细观察 X 轴（左右方向）和 Y 轴（前后方向）在自动复位时的表现：
情况 A：单一方向完全不动 如果发现仅 X 轴（或仅 Y 轴）完全没有动作，则说明是该方向的电机出现故障。
- 解决办法：请联系 xTool 售后团队为您发送对应方向的替换电机，并参考以下教程进行更换。
更换电机：M2更换电机教程视频
情况 B：能够移动但持续撞击边框（无法停止） 如果某一方向能够正常移动，但在到达边缘后依然没有停止，持续撞击机器边框，则说明是该方向的限位传感器出现故障。
- 注意：
- Y 轴撞击：Y 轴方向使用的是光电限位传感器，且固定在 Y 轴电机上。因此，如果 Y 轴发生撞击，需要更换整个 Y 轴电机组件。
- X 轴撞击：X 轴方向使用的是霍尔传感器。如果 X 轴发生撞击，只需要单独更换 X 轴霍尔传感器即可。
- 解决办法：请联系 xTool 售后团队为您发送相应的替换物料，并参考以下教程进行更换。
更换电机：M2更换电机教程视频
¶ 如果问题仍未解决
如果您经过上述排查并更换部件后，问题仍然存在，请收集以下信息并联系 xTool 售后技术支持团队，我们将为您提供进一步的帮助：
- M2 机器 SN 码（位于机器背面的铭牌上）
- 故障发生时的录像（尤其需要包含激光头复位时的动作表现，以便我们确认是电机不动还是撞击边框）
- xTool Studio 软件版本号及机器固件版本号
