¶ 问题现象
如果您在使用 xTool M2 进行激光加工时遇到激光头不出光、无功率输出，或者机器正常运动但加工无痕迹的情况（表现为激光头在路径上移动，软件显示加工正常，但材料上没有任何雕刻或切割痕迹），请不要着急。您可以参考以下步骤进行排查与解决。
¶ 可能的原因分析
导致此现象的常见原因可能包括：
- 加工功率设置过低。
- 加工文件本身存在空白区域。
- 软件材料厚度设置错误。
- 激光头连接线未插紧或出现异常。
- 激光头保护镜或内镜脏污、损坏。
- 电源适配器工作异常。
¶ 排障步骤
¶ 步骤一：检查加工功率
请检查机器在 xTool Studio 软件上的加工参数。
- 如果功率值设置过低（例如 1% 或 2%），请适当提高功率值（例如调整至 10% 以上）进行测试。
- 如果功率值正常但依旧不出光，请继续执行后续步骤。
¶ 步骤二：检查加工文件
对于某些位图文件，如果文件的起始部分存在空白区域（例如图像上方有大片留白），激光头会一行行运动加工，但在运行到位图起始的空白区域时不会出光。
- 现象图示： 文件的红色部分会被加工，但是因为背景是白色，会表现为激光头不出光。
- 排查建议： 您可以尝试使用 xTool Studio 软件内置的矢量图案（例如软件自带的测试图形）进行加工，以确认是否是由于文件本身的问题导致激光头不出光。
💡 温馨提示： 如果内置图案可以正常出光，请检查您的原始文件，尝试裁剪或去除空白区域后，重新生成加工路径。
¶ 步骤三：检查软件材料厚度值
xTool Studio 软件上的“Thickness（厚度）”参数支持手动输入。如果在该选项中填写了错误的数值，可能会导致激光头焦点无法正确作用在材料表面上，从而产生不出光的情况。
- 排查建议： 请重新点击 xTool Studio 软件右上角的“自动测焦”按钮，让激光头自动测量并获取正确的焦距。
- 完成自动测量后，请尝试再次进行加工。

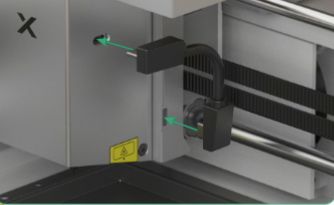

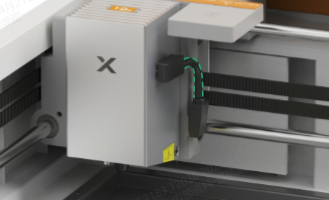

¶ 步骤四：检查激光头连接线
请确认激光头连接线的物理连接状态。
- 重新拔插： 将机器关机，然后重新拔插激光头连接线，确保两端接口完全插入、无任何松动。
 |
 |
- 检查外观： 其次，仔细检查激光头接线端子是否弯曲、针脚是否变形，以及线材表面是否有破损或断裂的现象。
¶ 步骤5：检查激光头镜片
请检查并清洁激光头保护镜和内镜。您可以参考相关视频进行检查和清洁：[贴链接]
- 脏污处理： 如果发现保护镜和内镜出现脏污，请使用酒精和无纺布及时进行清洁。
- 破裂处理： 如果保护镜出现破裂，请更换新的保护镜。（您可以在官网购买：[贴图]）
- 损坏处理： 如果内镜出现损坏，请直接联系 xTool 售后团队以获得进一步的支持。
¶ 步骤六：检查电源适配器
请观察 M2 机器电源适配器的指示灯状态。
- 正常状态： 适配器的指示灯显示为绿色常亮。
- 异常状态： 如果指示灯不亮、闪烁或显示其他颜色，说明适配器可能出现异常，需要更换电源适配器。
为了进一步确定问题，建议您使用万用表，按照下方图示的指引检测适配器的输出电压是否在额定范围内。
参数参考： 正常适配器的电压范围都在 25V 左右（轻微误差属于正常值）。
¶ 联系 xTool 售后团队
如果您已完成上述所有的排查步骤，但问题仍然存在，请您联系 xTool 售后团队协助处理，我们经过分析后，可能会为您提供更换激光头的解决方案。
为了能够更高效地为您提供帮助，请在联系时提供以下信息与素材：
- XCS 软件版本号 及 M2 固件版本。
- M2 机器的 SN 码（位于机器背面）。
- 机器加工不出光的视频（便于工程师直观分析故障现象）。
我们将竭诚为您服务，祝您生活愉快！
