¶ xTool OS1 故障排查：抖粉烘烤机加热异常（错误代码：NTC/Abnormal heating）
¶ 问题描述

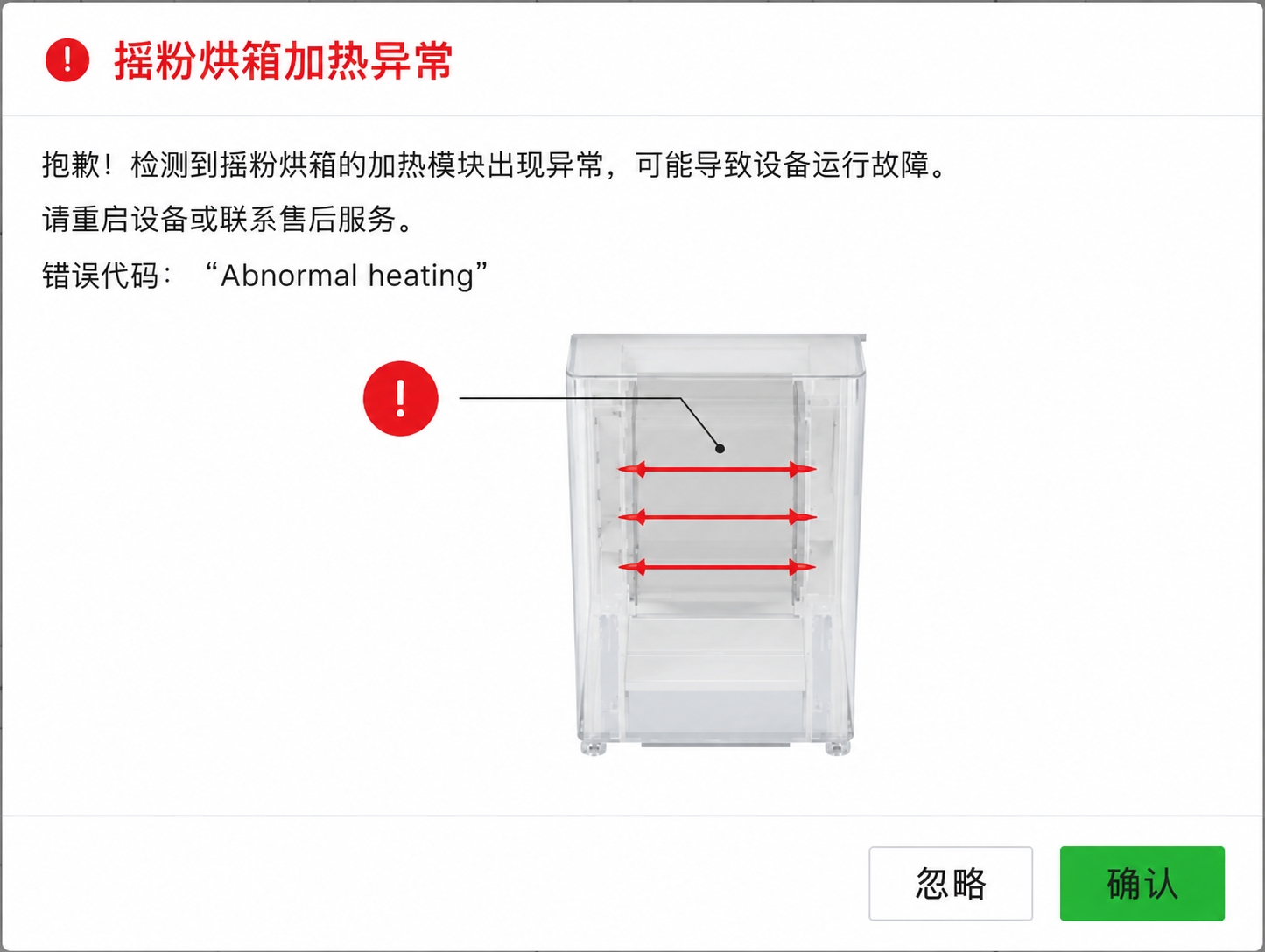

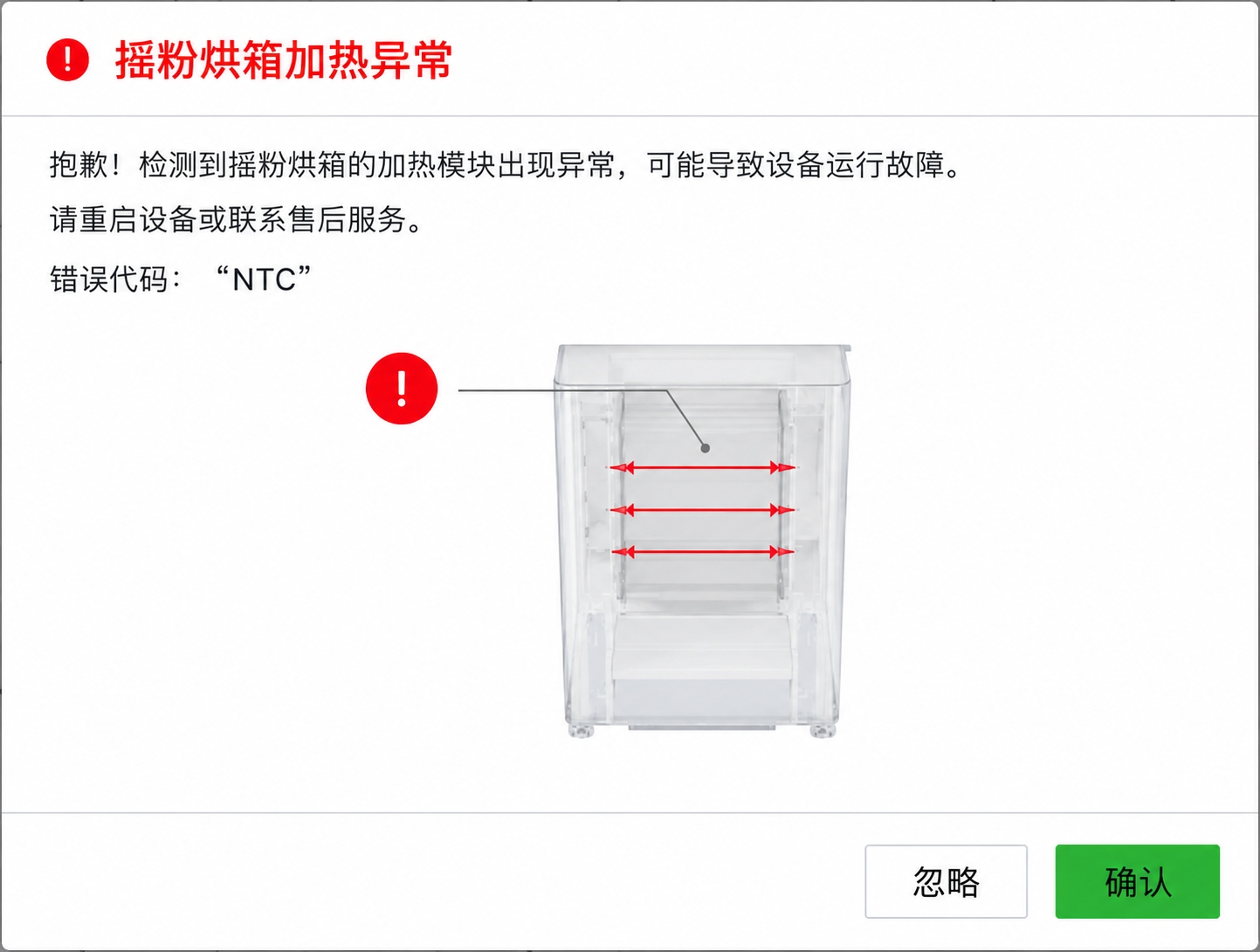

操作 xTool OS1 自动抖粉烘烤机时，您在 xtool studio 软件或烘烤机的触摸屏控制面板上收到 "摇粉烘箱加热异常 (Error Code: NTC/Abnormal heating)" 错误信息。请参考本指南排查。
|
|
¶ 可能的原因
具体原因通常与错误代码相关：
- 错误代码 "NTC"：表示温度传感器可能存在问题。
- 错误代码 "Abnormal heating"：表示一个或多个加热管或它们与主控板的连接可能存在问题。
- 一般情况：主控板硬件故障（较罕见）。
¶ 故障排查步骤
请识别您收到的具体错误代码（"NTC" 或 "Abnormal heating"）并按对应步骤操作。
¶ 排查错误代码："NTC"
此代码指向温度传感器的问题。
¶ 步骤 1：检查温度传感器连接
所需工具：M2.5mm 内六角螺丝刀（xTool 包装内附带）
重要安全和准备事项：
- 移除打印机：开始之前，先拧下两个安装螺丝，从烘烤机顶部移除 xTool 服装打印机。
- 冷却：等待烘烤机完全冷却至室温后再拆解。
- 断电：关闭烘烤机主电源开关，并从插座拔下电源线。
- 保持打印机通电：移除打印机后，重新连接其电源。这允许它在烘烤机被检修时执行自动维护程序。
操作步骤：

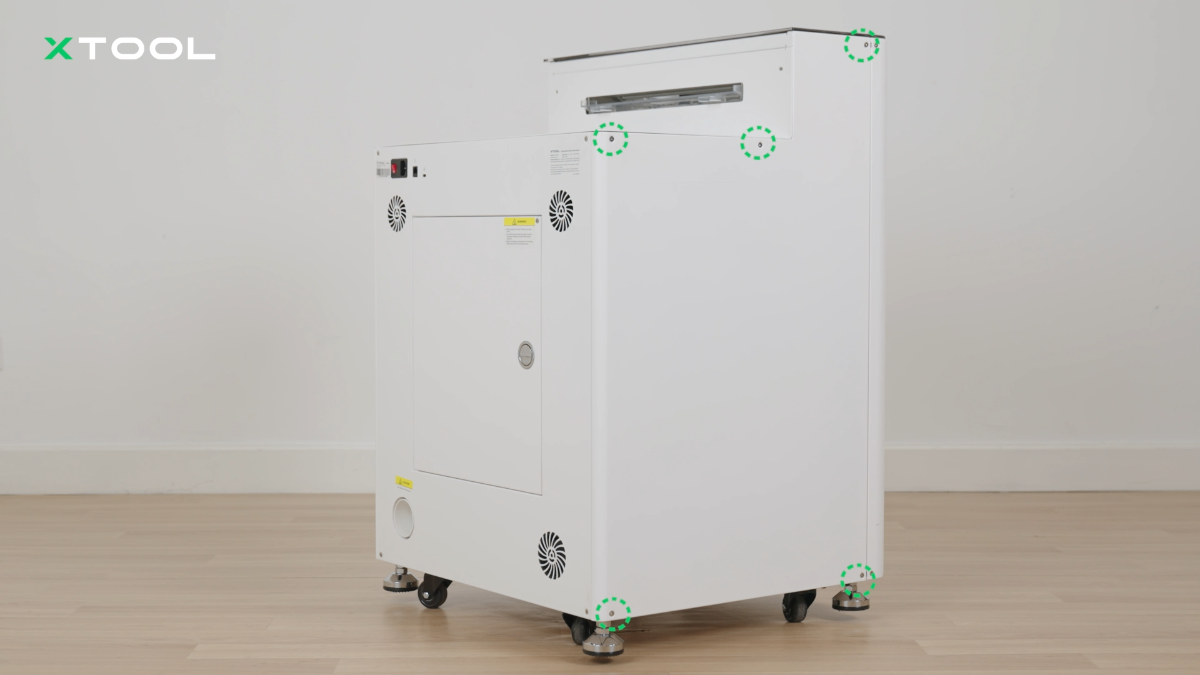

1. 拆下左面板：使用 M2.5mm 内六角螺丝刀拆下固定烘烤机左侧面板的螺丝。小心地将面板放在一旁。

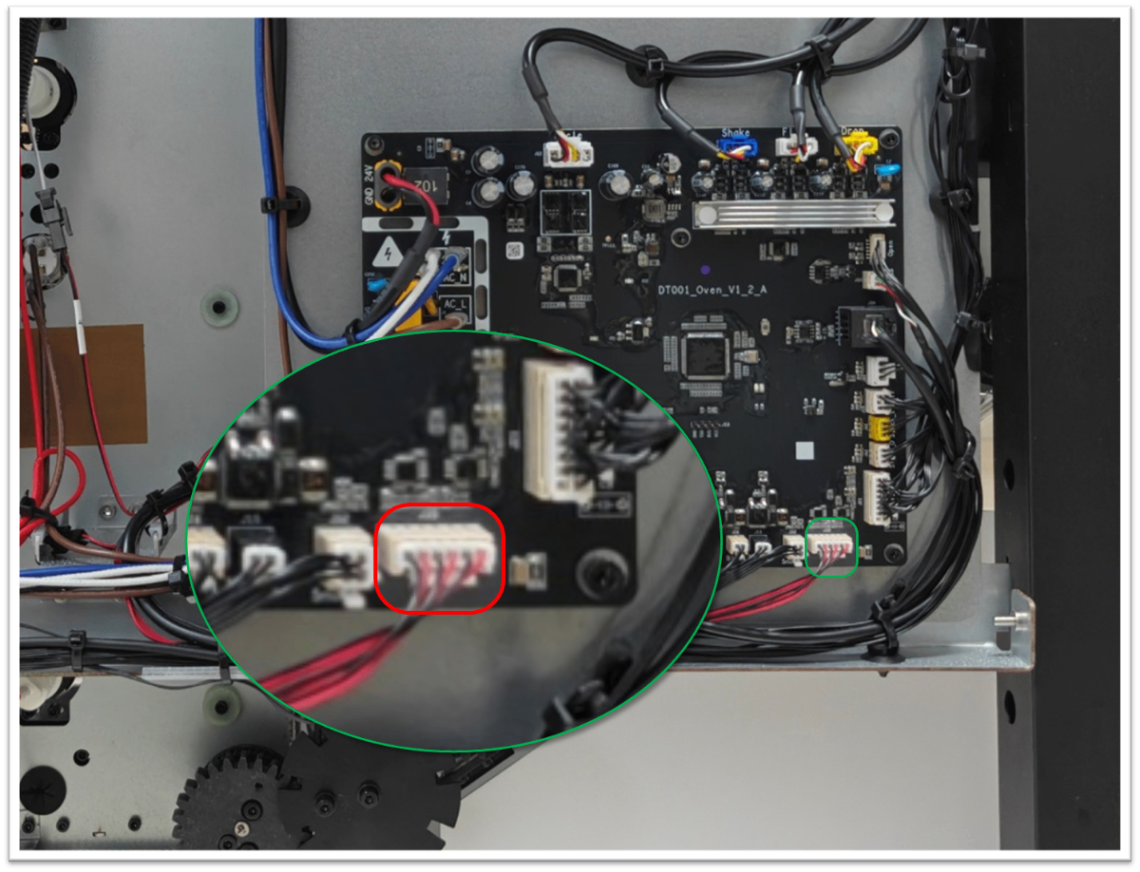

2. 重新拔插连接器：在烘烤机主控板上找到温度传感器连接器（请参阅下图了解具体端口）。小心地断开并牢固地重新连接该线缆。
3. 重新组装并测试：小心地重新安装左侧面板。重新连接烘烤机电源线，打开电源，检查 "NTC" 错误信息是否仍然存在。
4. 如错误仍然存在，请进入步骤 2。
¶ 步骤 2：更换温度传感器（高级）
如重新拔插连接未能解决 "NTC" 错误，则温度传感器本身可能已故障。
高级介入：
- 更换温度传感器需要高级技术介入。请进入"如果问题仍未解决"部分联系 xTool 客服以获取进一步诊断。
- 如 xTool 技术专家认为必要，可能需要更换温度传感器。
¶ 排查错误代码："Abnormal heating"
此代码指向一个或多个加热管的问题。
¶ 步骤：检查加热管状态
所需工具：M2.5mm 内六角螺丝刀（xTool 包装内附带）
重要安全和准备事项：
- 先冷却：拆下面板前，请等待烘烤机完全冷却至室温。
- 保持打印机安装：本次测试中，请保持打印机安装在烘烤机顶部。
- 需要通电（小心）：拆下面板后需要通电烘烤机进行观察。
⚠ 危险：烘烤机通电时切勿触摸加热管或内部组件，它们会变得极热并可能造成严重烧伤。
操作步骤：
1. 拆下左面板：烘烤机冷却后，使用 M2.5mm 内六角螺丝刀拆下固定左侧面板的螺丝。小心地将面板放在一旁。
2. 启动预热：重新连接烘烤机电源线并打开电源。在打印机的 LCD 控制面板上，启动烘烤机的预热功能。

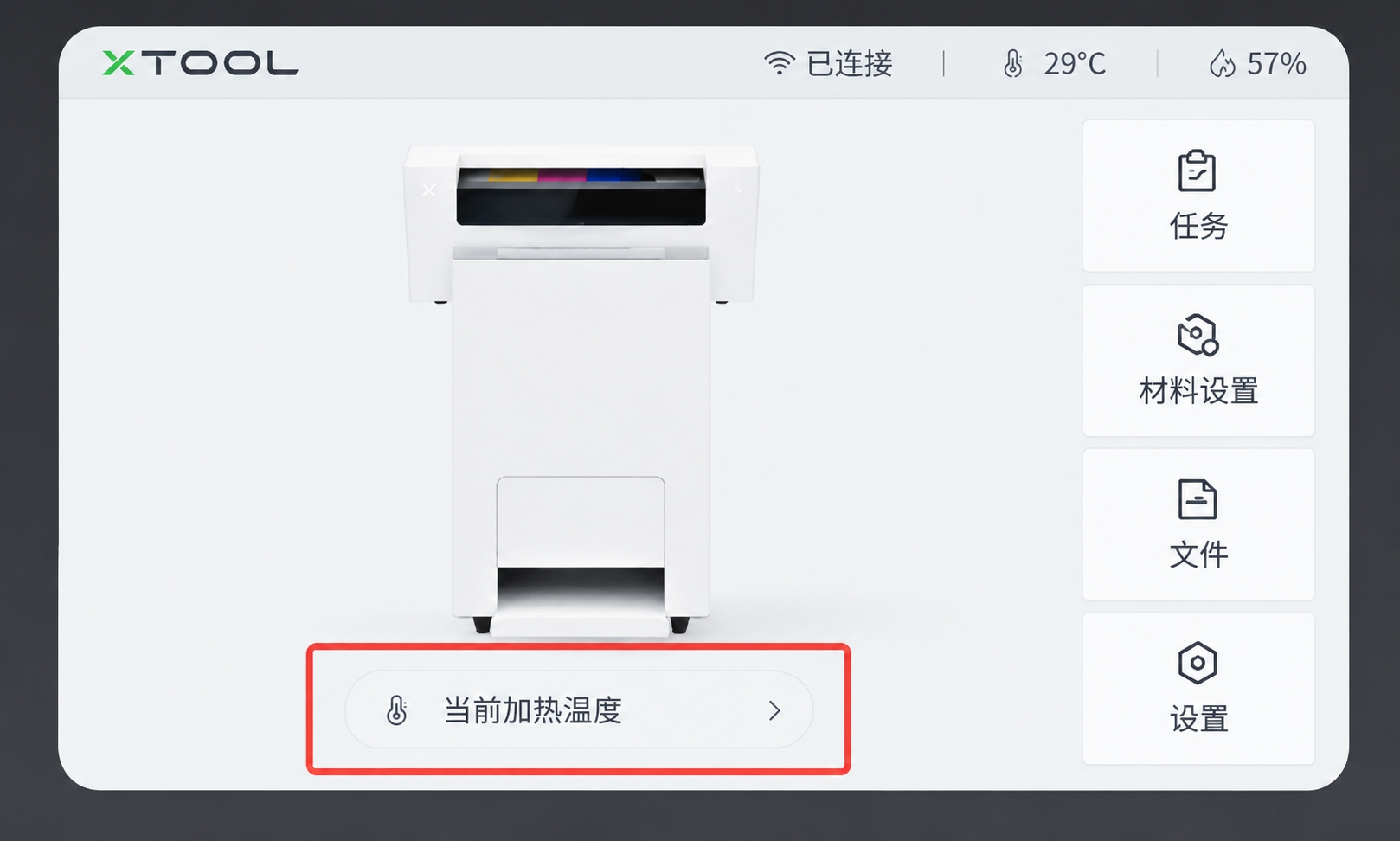

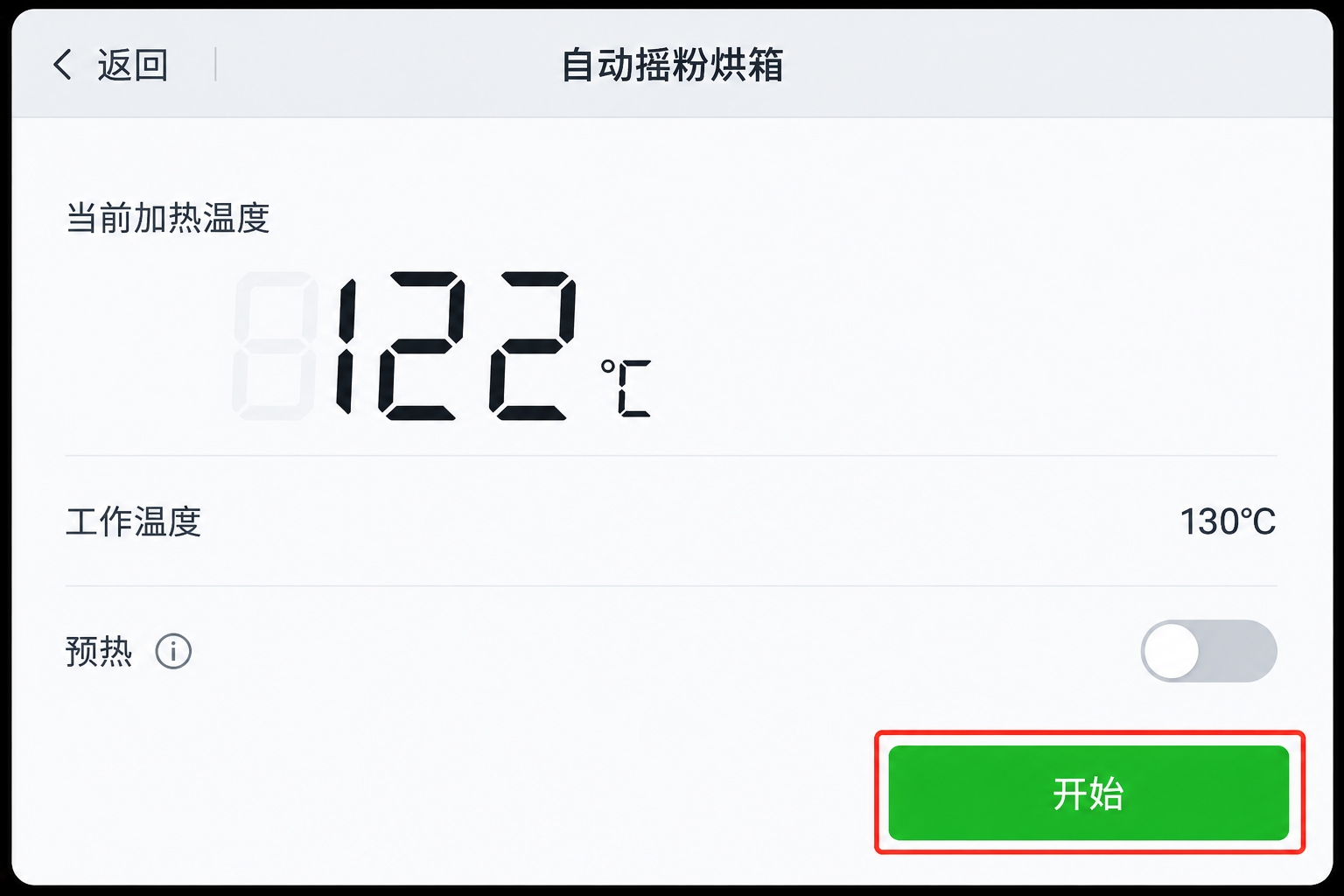

- 在主屏幕上点击温度图标，然后 预热 > 启动。
 |
 |

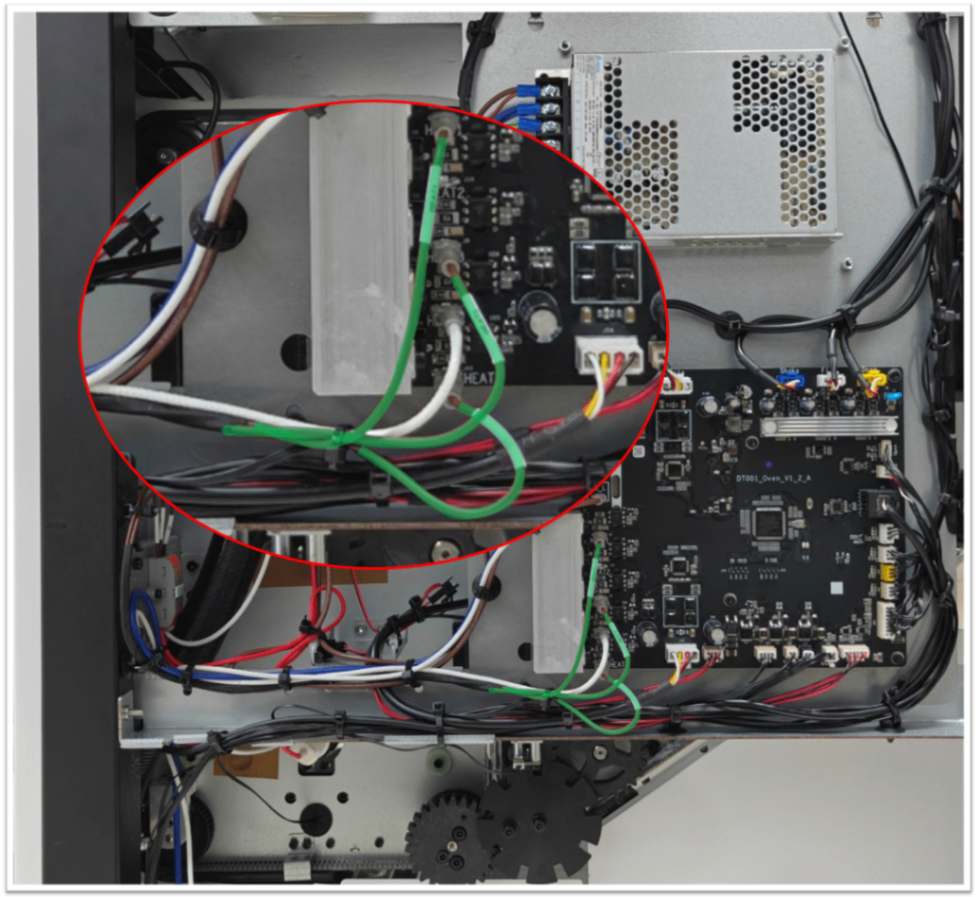

3. 观察加热管：小心观察连接到主控板左侧的三根加热管（下图中绿色高亮显示）。正常加热时，管子通常会轻微发光或变色（呈淡黄色）。切勿触摸。
4. 识别故障管：注意观察三根加热管中是否有任一根在其它管加热时不加热（不发光或变色）。这表示该管可能故障。
5. 断电：关闭烘烤机主电源开关并拔下电源线。等待加热管完全冷却。

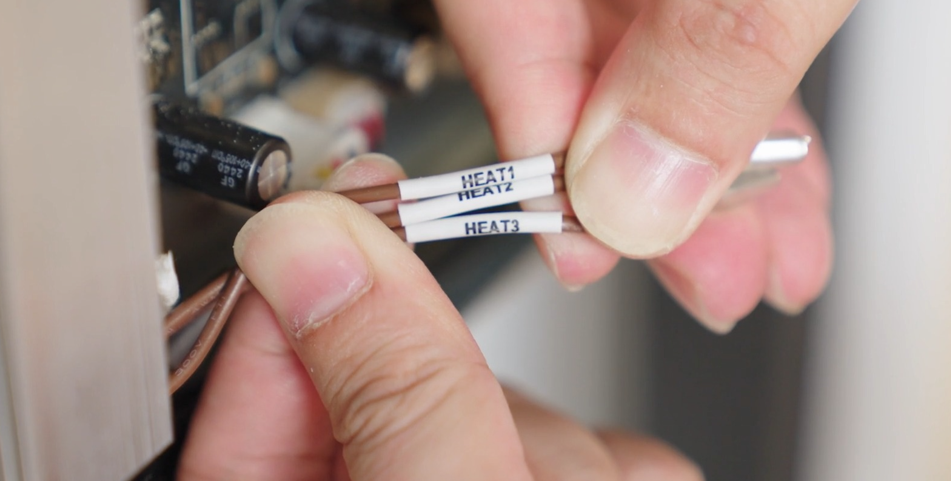

6. 重新拔插连接器：冷却后，在主控板上找到对应未加热的加热管的连接器。小心地断开并牢固地重新连接该线缆。
7. 交换测试（可选但有帮助）：如重新拔插连接器无效，您可以尝试在主控板上将未加热管与已知正常管的连接器交换。
⚠ 交换前确保断电且烘烤机已冷却。
重新连接电源，再次启动 Preheat，观察：
- 如果同一根物理管即使连接到不同的端口仍然不能加热：则该加热管本身可能故障，需要更换。
- 如果之前能加热的管现在连接到嫌疑端口后不能加热：则主控板可能该端口故障。
8. 断电并继续：关闭并拔下烘烤机电源。基于您的发现，进入"如果问题仍未解决"部分。
¶ 如果问题仍未解决
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持。
为了加快问题诊断，请提供以下详细信息：
- 问题描述：对所观察问题的详细说明。
- 视频证据：如适用，请附上演示问题的视频。
- 已执行的排查步骤：您已尝试的任何排查步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
