¶ 物料清单
请对照以下清单，检查包装内物料。
如出现物料缺失或破损，请联系 xTool 售后团队。
|
|
|
|
|
|
|
|
|
耗材包：
|
|
|
|
|
|
255 mm × 310 mm |
255 mm × 310 mm |
148 mm × 254 mm |
¶ 产品简介
本产品仅限搭配 xTool 多功能烫画机使用，集成 3D 吸塑与立体转印功能，高效满足各类立体工艺成型与表面装饰需求。
¶ 使用前准备
- 使用前，请仔细阅读 xTool 多功能烫画机的《安全说明》和《快速使用指南》。
- 使用时，确保主机电源保持接通状态。

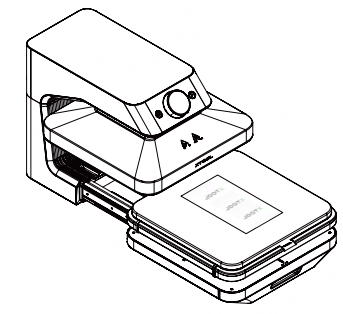

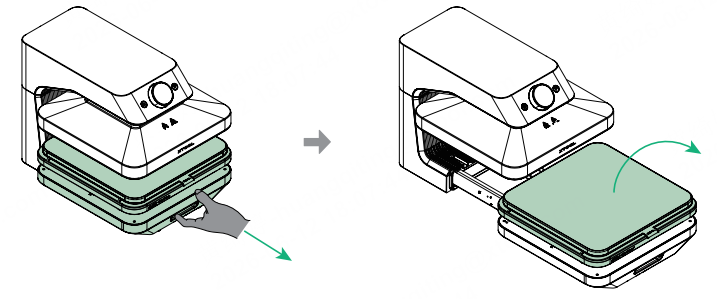

¶ 1. 取下热压模组
xTool 多功能烫画机的各扩展模组均支持热插拔，更换模组时机器无需关机。

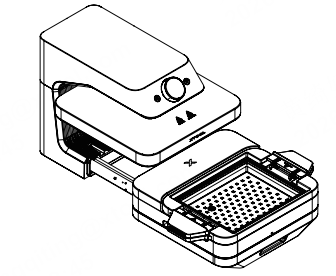

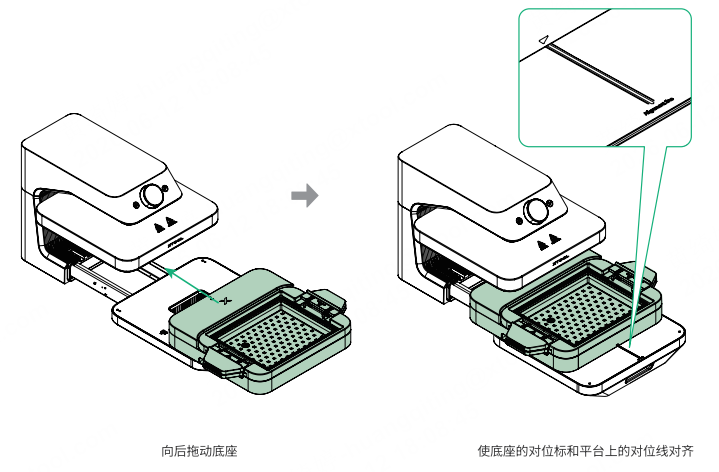

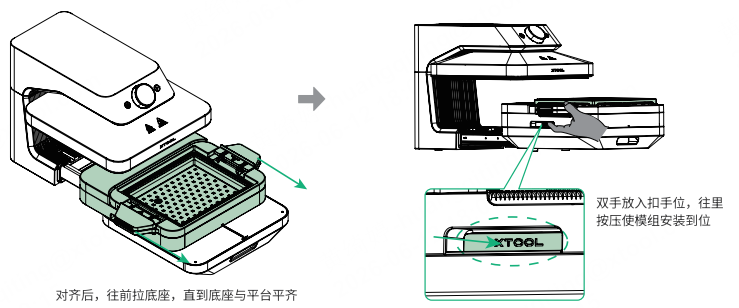

¶ 2. 安装立体转印 & 3D 吸塑底座
¶ 使用吸塑功能
- 此功能适用于加工最大尺寸为：长 258 mm、宽 203 mm、高 90 mm 的物体。
- 为了更好的脱模体验，加工物品需满足两个条件：1）上窄下宽；2）在垂直平面上无内凹。
- 推荐使用 xTool 官方 TPU 吸塑软膜，由于膜本身较软且有延展性，脱模成功率更高，且对于上面两个条件可以在一定程度上放宽。

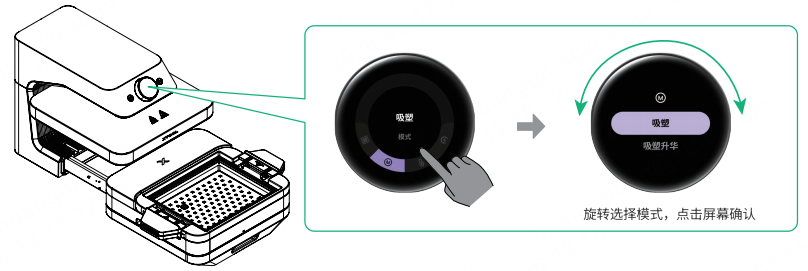

¶ 1. 选择吸塑模式
点击屏幕进入模式，旋转旋钮选择吸塑模式，点击屏幕确认。
¶ 2. 放置加工物体和吸塑膜

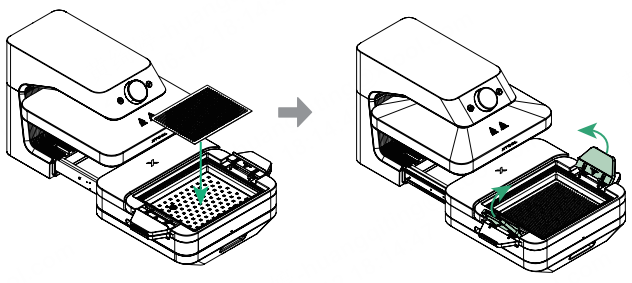

（1）放置金属网板，翻起两侧把手。

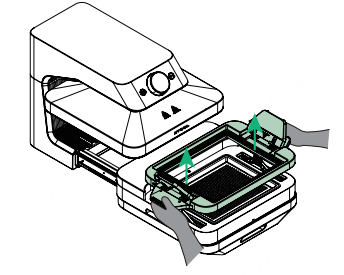

（2）双手握住把手，将模组外框拉起，直到听见咔哒声。
（3）拿出吸塑膜，撕下吸塑膜两面的保护膜。

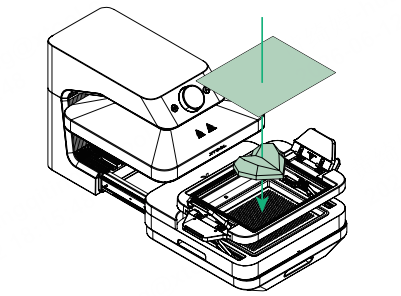

（4）放置心形模具和吸塑膜，推荐放到居中位置。

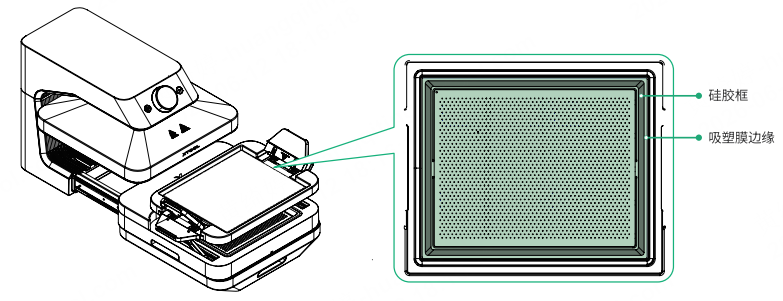

（5）确认膜的四边都覆盖住硅胶框。
¶ 3. 安装吸塑压紧框

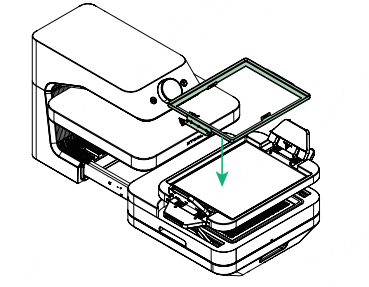

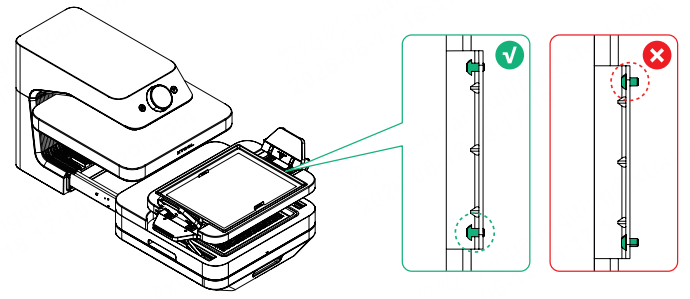

（1）放置吸塑压紧框。
（2）（可选）用 L 型扳手调节螺丝。
吸塑压紧框在出厂时已完成螺丝位置校准，通常无需额外调整，即可适配厚度为 0.5 mm 至 1 mm 的吸塑膜。吸塑膜较薄时，可适当拧松螺丝；吸塑膜较厚时，可适当拧紧螺丝。

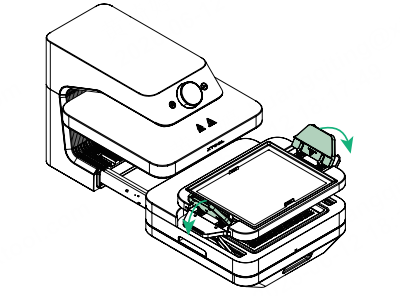

（3）同时按下两侧把手，使吸塑膜被压紧。
¶ 4. 开始加工

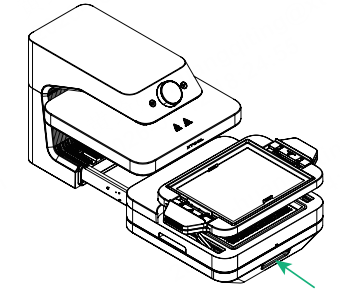

（1）推回底座。

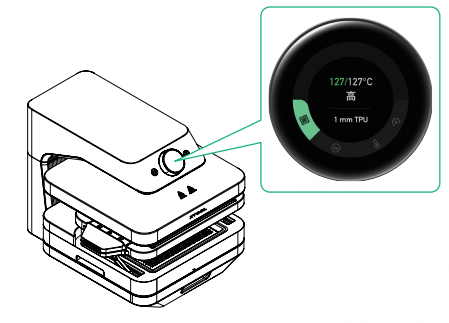

（2）旋转旋钮设置温度、吸力，或选择材料使用预设参数。
推荐参数（1mm TPU）：温度：127 °C、吸力：高
（3）等待温度升到设定温度后，温度会从橙色变为绿色，且机器会发出“滴”声提示。

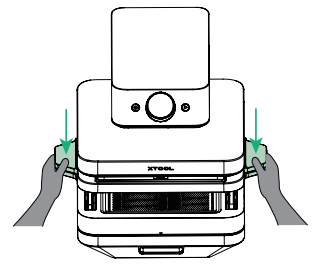

（4）双手用力下压把手并保持下压压力 10 秒，直到吸塑膜紧贴模具。
由于真空泵具有强大的吸力，运行时会发出明显的声响。

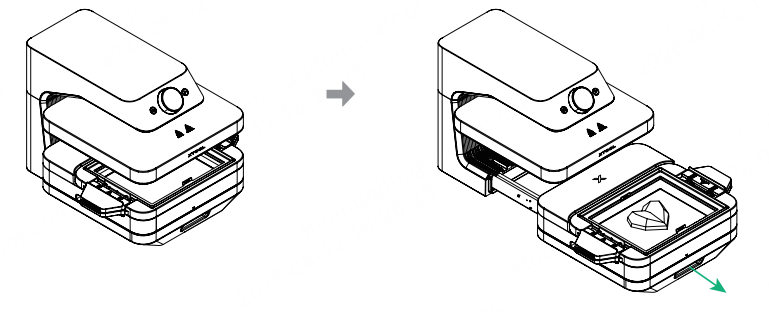

（5）设备自动开始加工。等待加工完成，拉出底座。

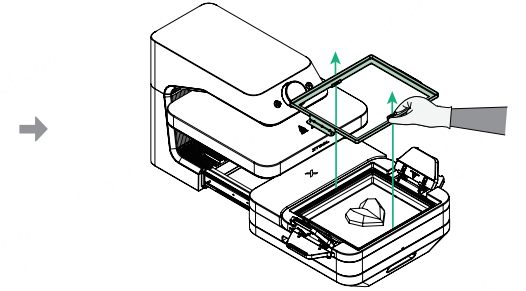

¶ 5. 取出物体
取出压紧框时，请佩戴手套，小心高温烫伤。

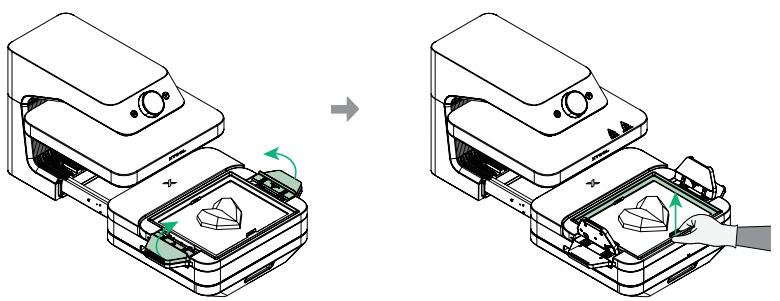

（1）翻起两侧把手，取下压紧框。
（2）取出物体。

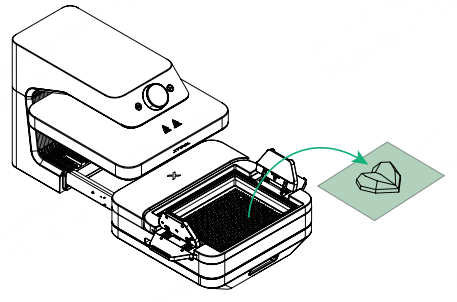

（3）按压吸塑膜上方，使加工物体脱模。
¶ 使用立体转印功能
此功能适用于加工最大尺寸为：长 230 mm、宽 124 mm、高 14 mm 的物体。
¶ 1. 烘干立体转印膜
（1）使用已准备好的立体转印膜，或前往 s.xtool.cn/doc/wp/transfer-design 设计并打印图案（需自备热升华打印机）。
（2）使用以下任一方式烘干立体转印膜，并存放在装有干燥剂的密封袋中。潮湿的升华膜可能会影响转印效果。

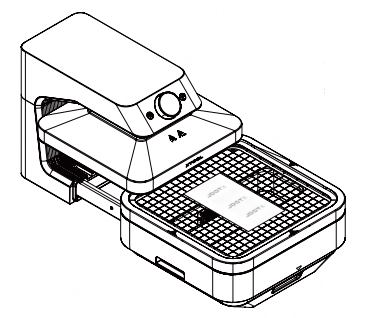

使用热压模组（无需按下启动/停止按钮）
推荐参数：温度：100 °C、时间：300 s
使用烘烤模组（需要按下启动/停止按钮）
推荐参数烘烤模组：温度：80 °C、时间：300 s
¶ 2. 安装立体转印下框
安装下框前，请确保已取出金属网板。
（1）放置立体转印下框。

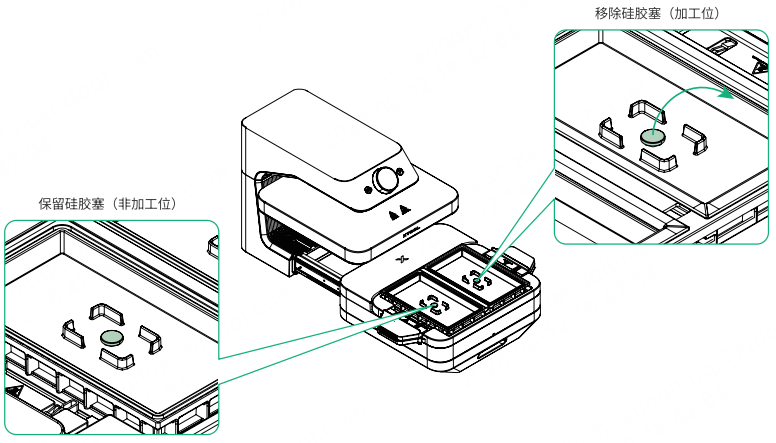

（2）需要加工的加工位，请将其硅胶塞移除。
立体转印模式提供左右双工位加工，加工时请确保硅胶塞已取出。未加工的工位需要保留硅胶塞。

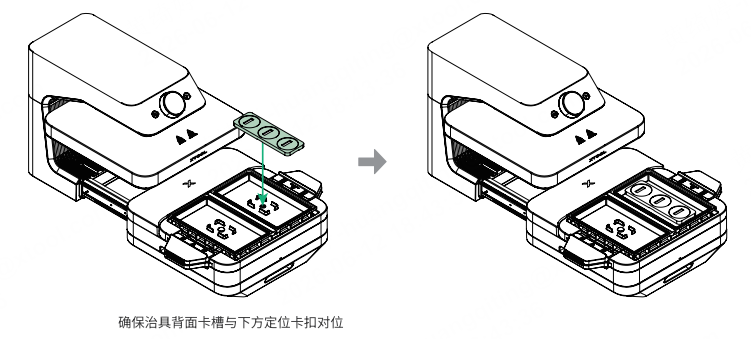

¶ 3. 放置徽章治具

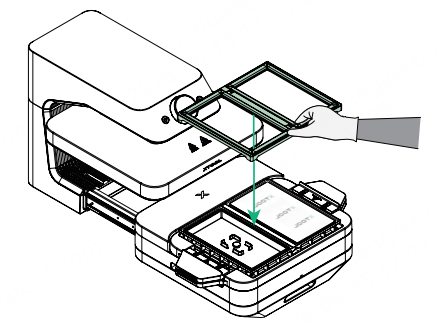

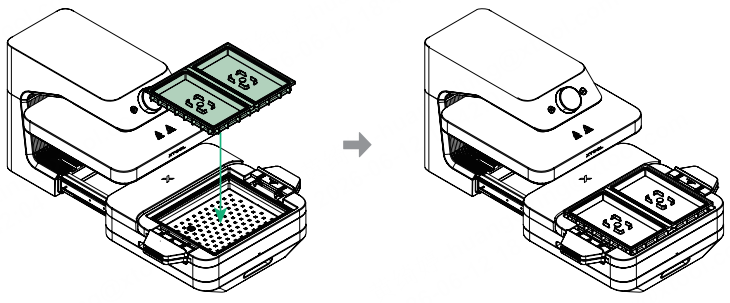

¶ 4. 安装立体转印上框
立体转印上框要完全盖住立体转印下框。

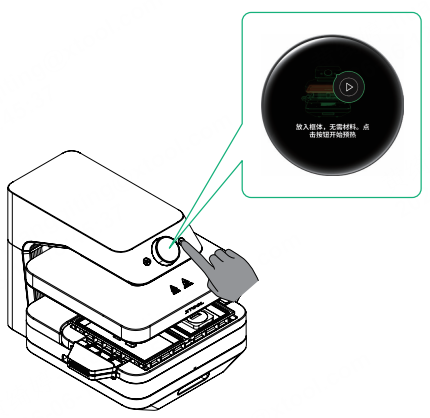

¶ 5. 设置参数，开始预热

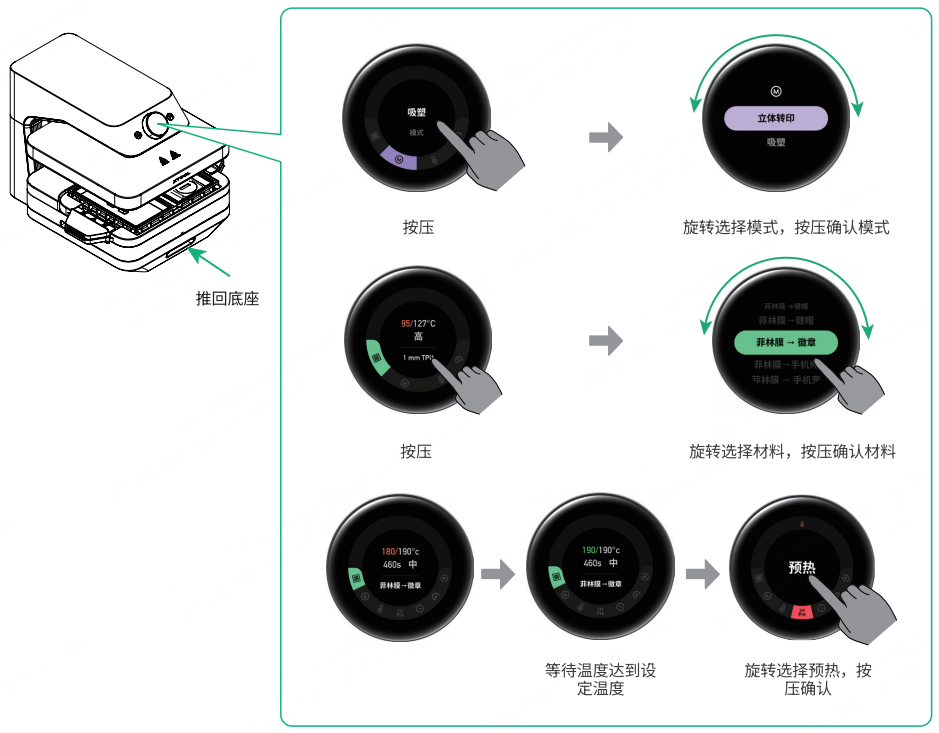

（1）将底座推回。
（2）按压屏幕，旋转选择立体转印模式，按压确认。
（3）按压屏幕，旋转选择材料，按压确认。设置参数（可选择材料使用系统预设参数，或自定义参数）。
（4）等待温度达到设定温度，旋转选择预热，按压确认。
（5）根据屏幕提示，按下开始按键开始预热。

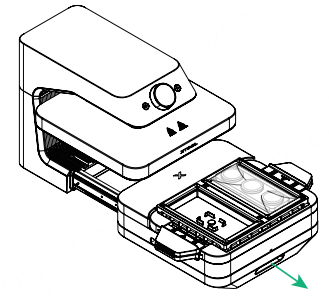

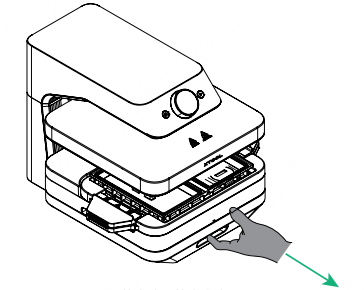

（6）等待预热完成，拉出底座。

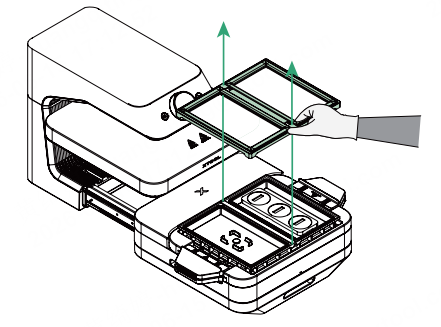

¶ 6. 取下立体转印上框
请佩戴手套，小心高温烫伤。

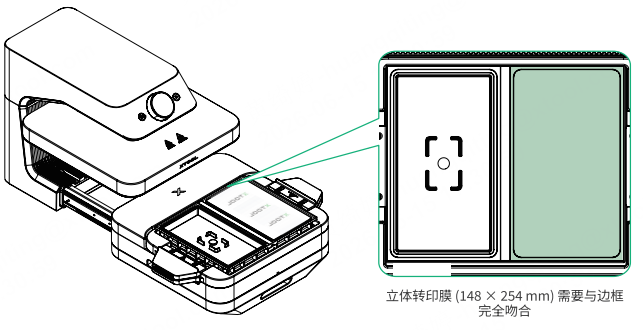

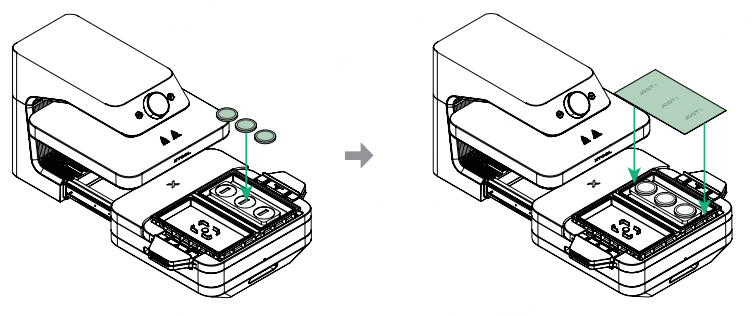

¶ 7. 放置徽章和立体转印膜
- 请佩戴手套，小心高温烫伤。
- 请使用热升华打印机，在立体转印膜的哑光面上打印图案。
- 为了保证升华效果，在打印完成后需要晾干立体转印膜，否则残留的水份会影响升华效果。
- 放置立体转印膜时，请注意带有图案的一面朝下。
- 放置立体转印膜后，转印膜会受热卷曲。请立即安装立体转印上框并开始加工，否则膜体卷曲可能导致漏气，从而引发加工失败。

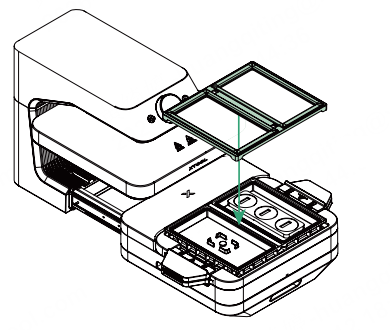

¶ 8. 安装立体转印上框
立体转印上框要完全盖住立体转印下框。

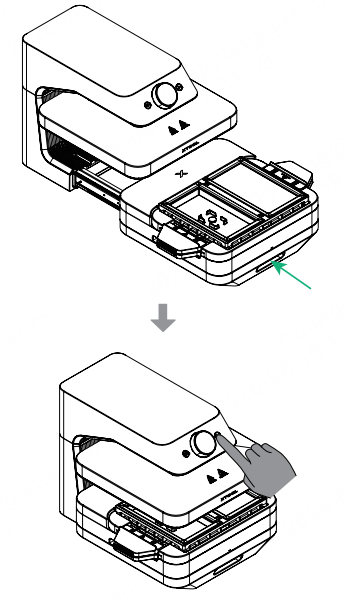

¶ 9. 开始加工
（1）温度达到设定温度后，根据参数设置所选择的手动/自动模式启动加工。
|
手动模式： 推入底座后，按下启动按钮以开始加工  |
或 |
自动模式： 推入底座，设备将自动开始加工  |
（2）开始加工，发热板自动下压，加热立体转印膜 20 秒后，真空泵开始工作，此时会听到抽真空的声音。
（3）等待加工完成，拉出底座。

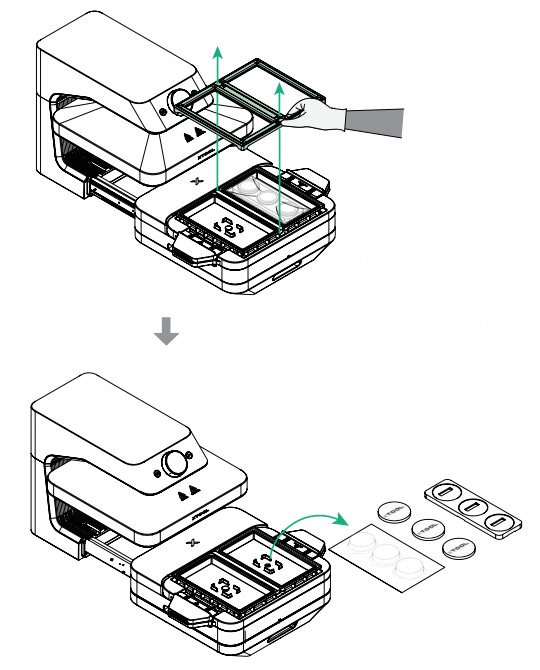

¶ 10. 取出加工物体
佩戴手套，先取出立体转印上框，然后取出立体转印膜、徽章和徽章治具

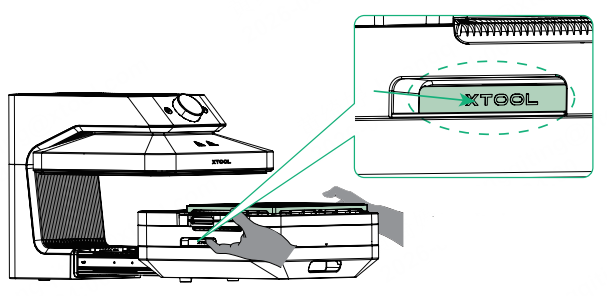

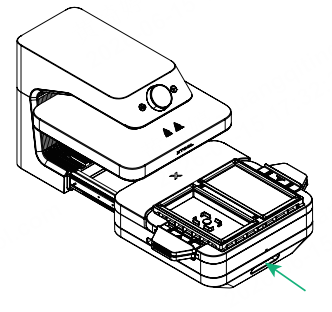

¶ 移除立体转印 & 3D 吸塑模组
若需要取下模组，双手放入扣手位，往里按压并抬起模组。
