¶ 校准 xTool P3 的距离传感器
¶ 前提条件
- xTool Studio 软件版本 ≥ 1.58 才支持距离传感器校准。如果版本低于此，请先升级软件。
- 由于装配和材料尺寸公差，少量测量误差不可避免，属于正常现象。你可以点此链接验证测量精度是否在正常范围内：
- 如果测量精度在正常范围内，无需进一步处理。
- 如果测量精度超出正常范围，则需要对距离传感器进行校准。
¶ 适用场景
- 距离传感器更换之后
- 自动对焦失败或测距精度误差较大导致的测距失败
- 距离传感器校准数据缺失导致的测距失败
¶ 所需工具
- 一块 3 mm 亚克力板（带保护膜），尺寸大于 150 mm × 150 mm
- M1.5 mm 六角扳手
- M2.5 mm 六角扳手
- 十字螺丝刀
¶ 注意事项
- 选择平整的 3 mm 材料，例如亚克力板（其他平整的 3 mm 材料也可以替代）。
- 校准过程中激光模块会被锁住，请勿强行移动，否则可能导致错位。如果激光模块被意外移动，请重启设备并重复校准步骤。
- 校准过程中材料不能移动。如果材料被移动了，需要重新校准。
- 调节距离传感器螺丝时，螺丝刀不要接触 PCBA 上的元器件。
- 如果校准一直失败，请录制校准视频，导出工作日志，并联系 xTool 售后服务。
¶ 校准步骤
¶ 1. 准备工作

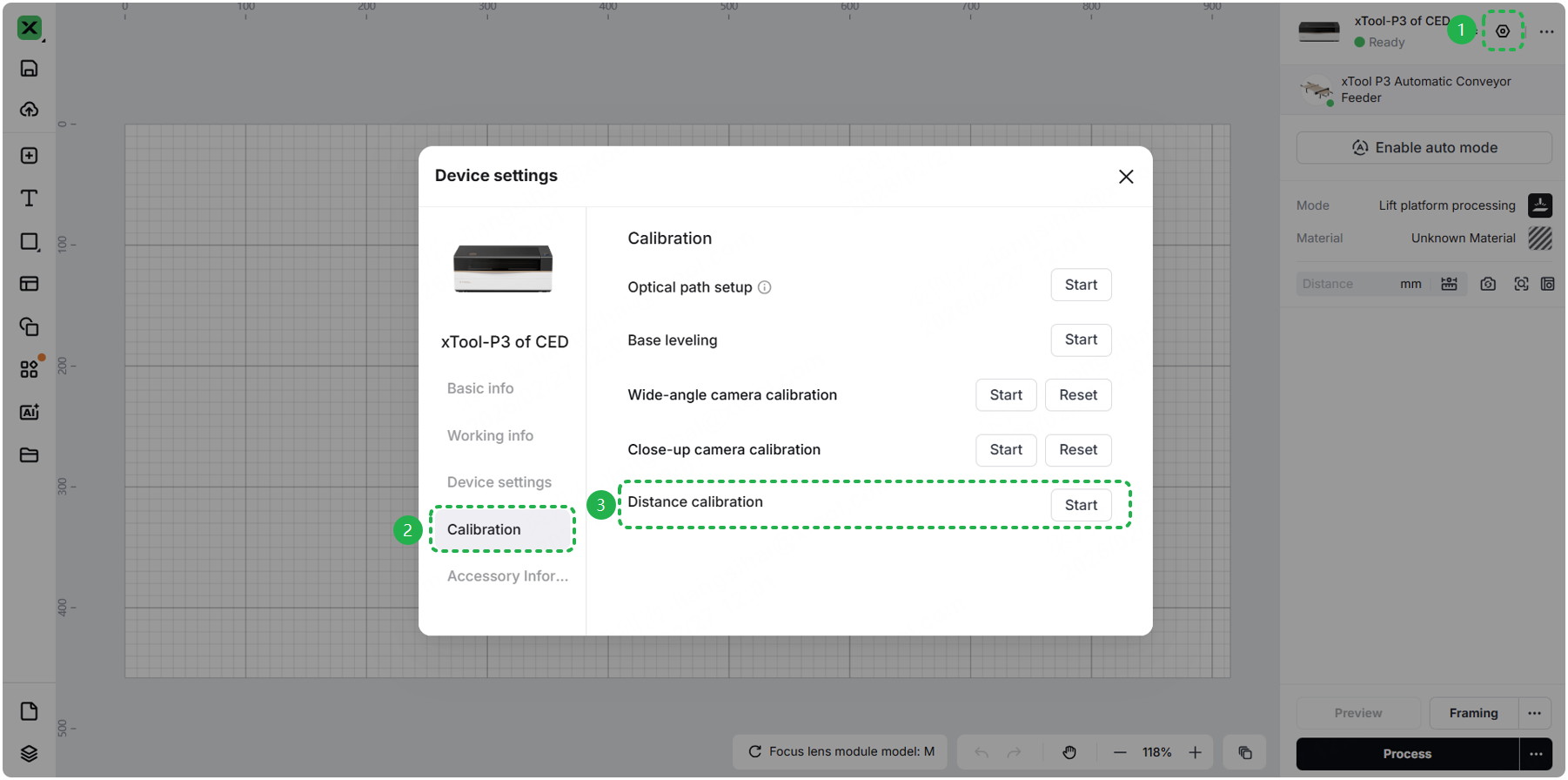

(1) 在设备连接到 xTool Studio（版本 ≥ 1.58）后，进入 设备设置 ⚙，然后选择 校准。
(2) 长按以下键盘快捷键 5 秒，打开隐藏的校准入口：
- Windows：
Ctrl + Shift + C - macOS：
Command + Shift + C
打开后会显示校准菜单页面，其中 Distance calibration 是距离校准入口，点击右侧 Start 按钮启动。

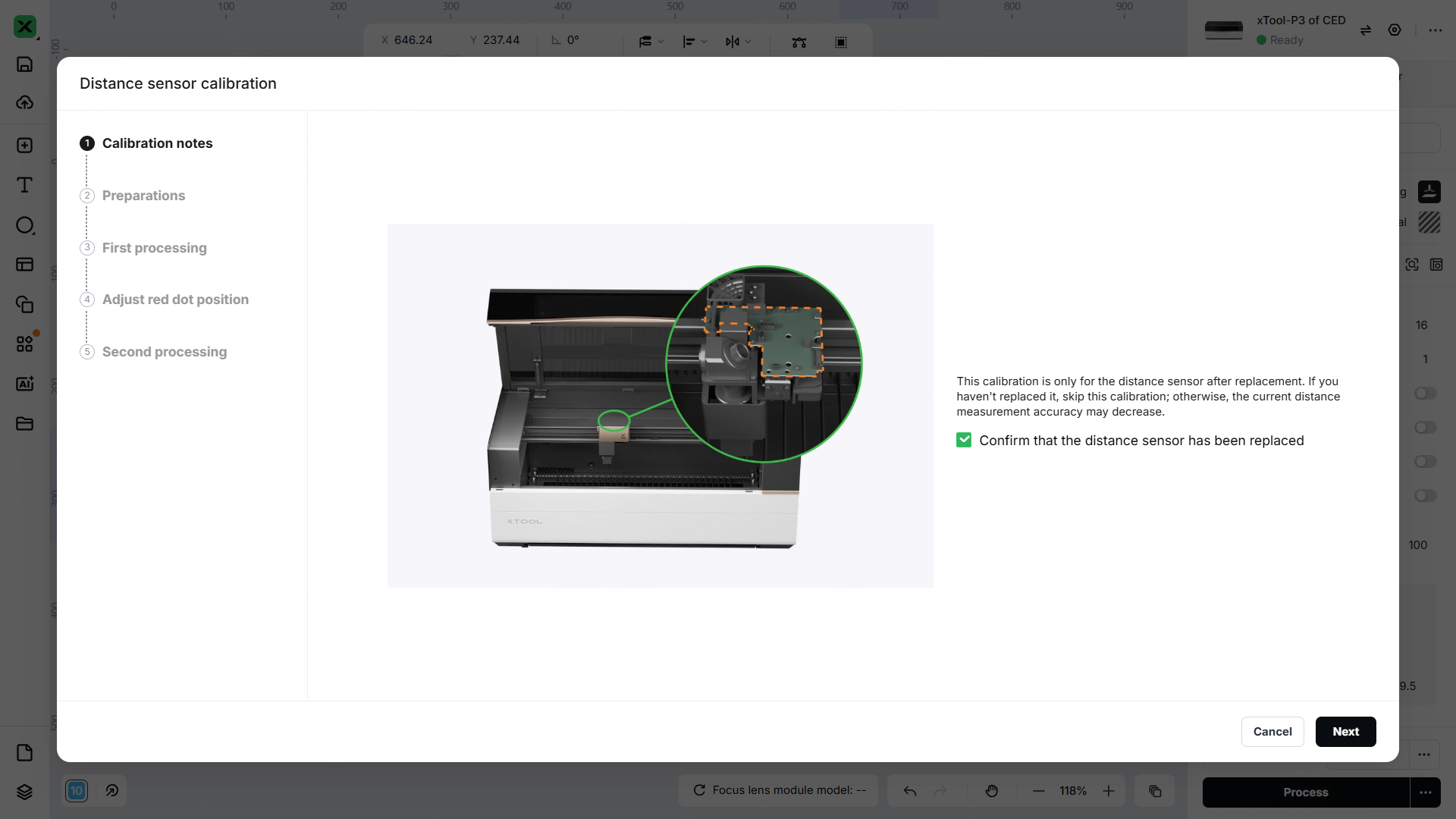

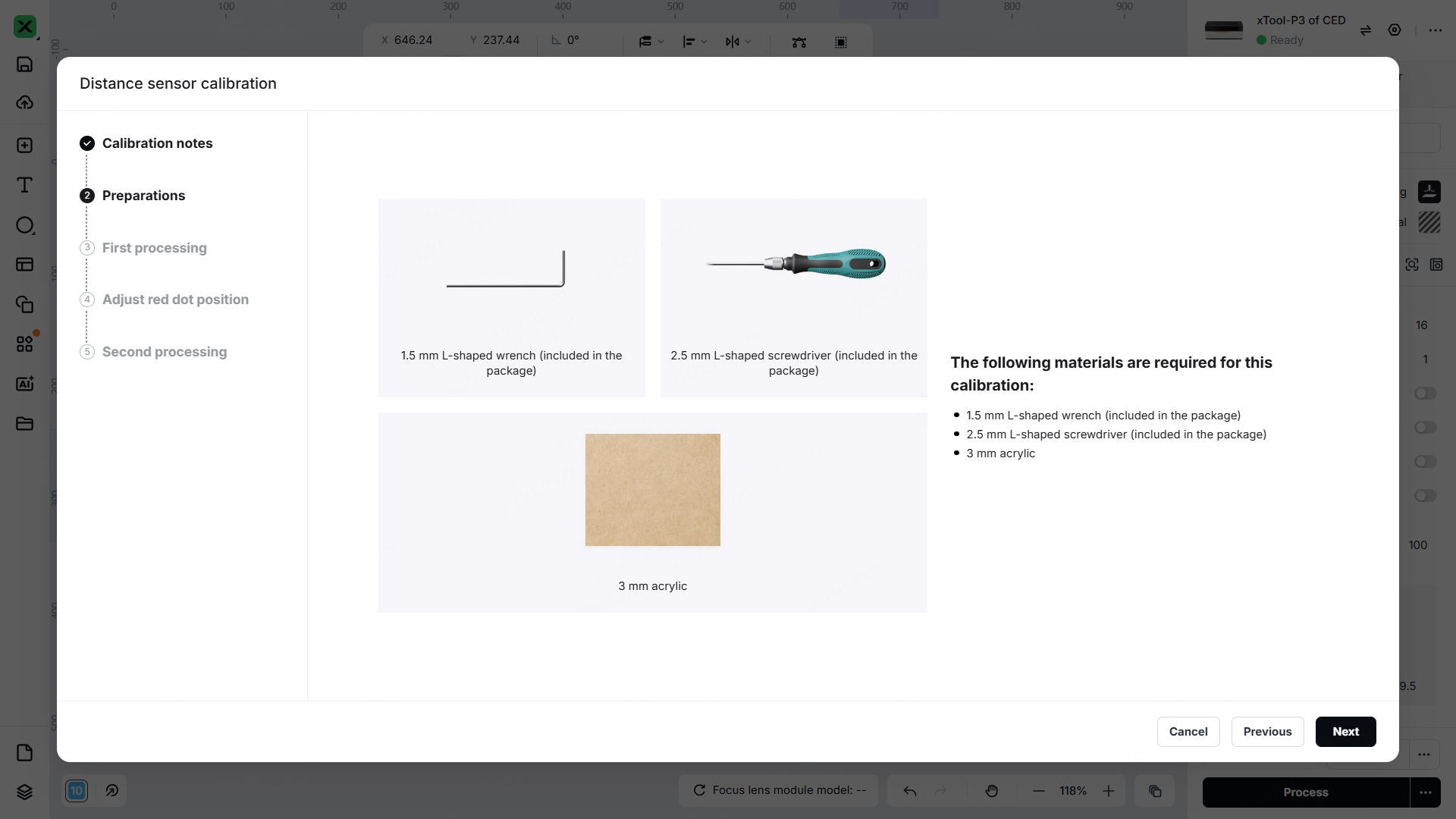

(3) 按照软件中的说明完成准备工作。点击 Next 进入下一步，软件会展示校准说明和所需材料。
¶ 2. 测试

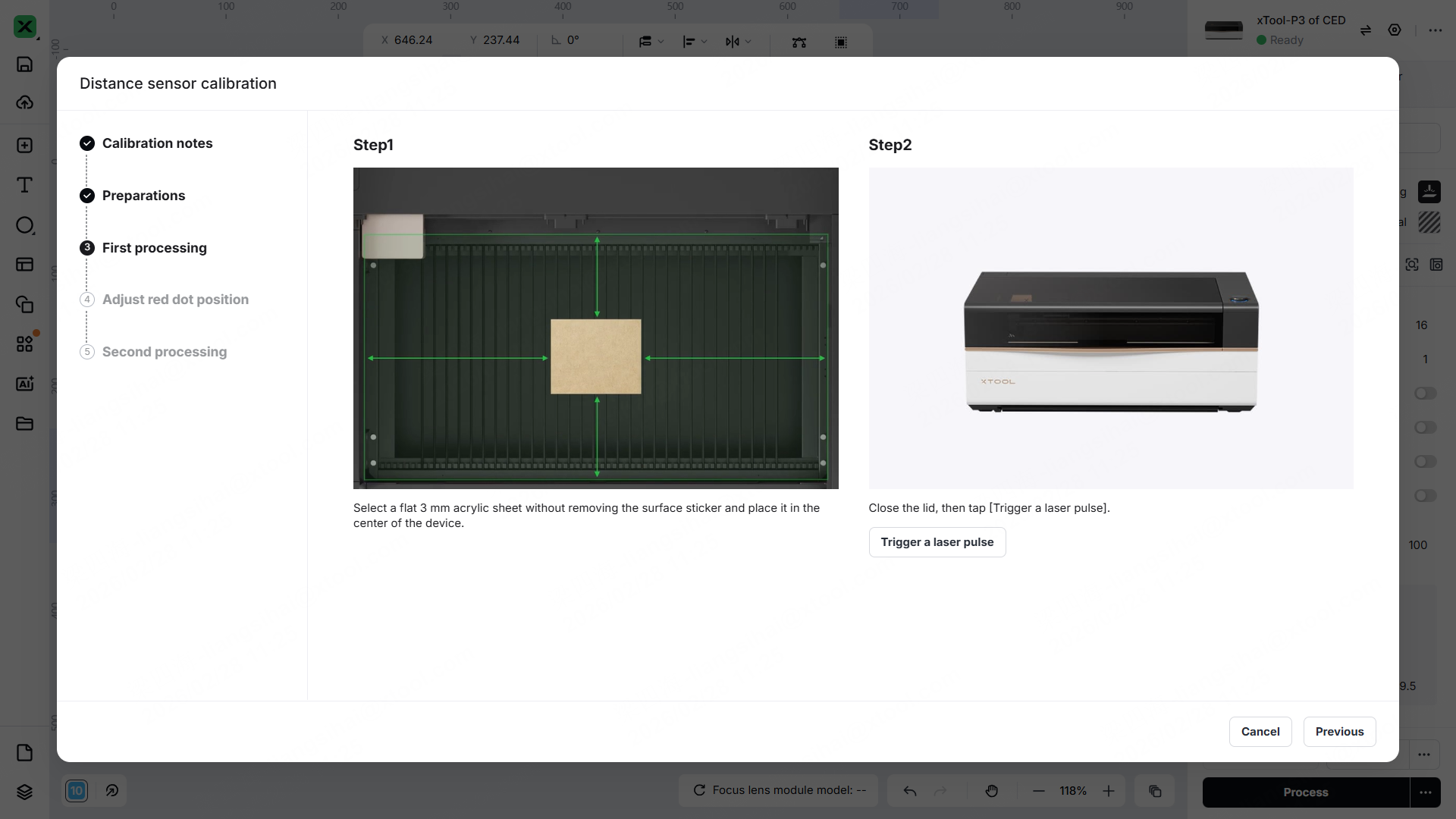

(1) 将材料放在升降平台的中央，然后点击 触发激光脉冲。（如果激光斑点不明显，请返回上一步重新触发激光。）

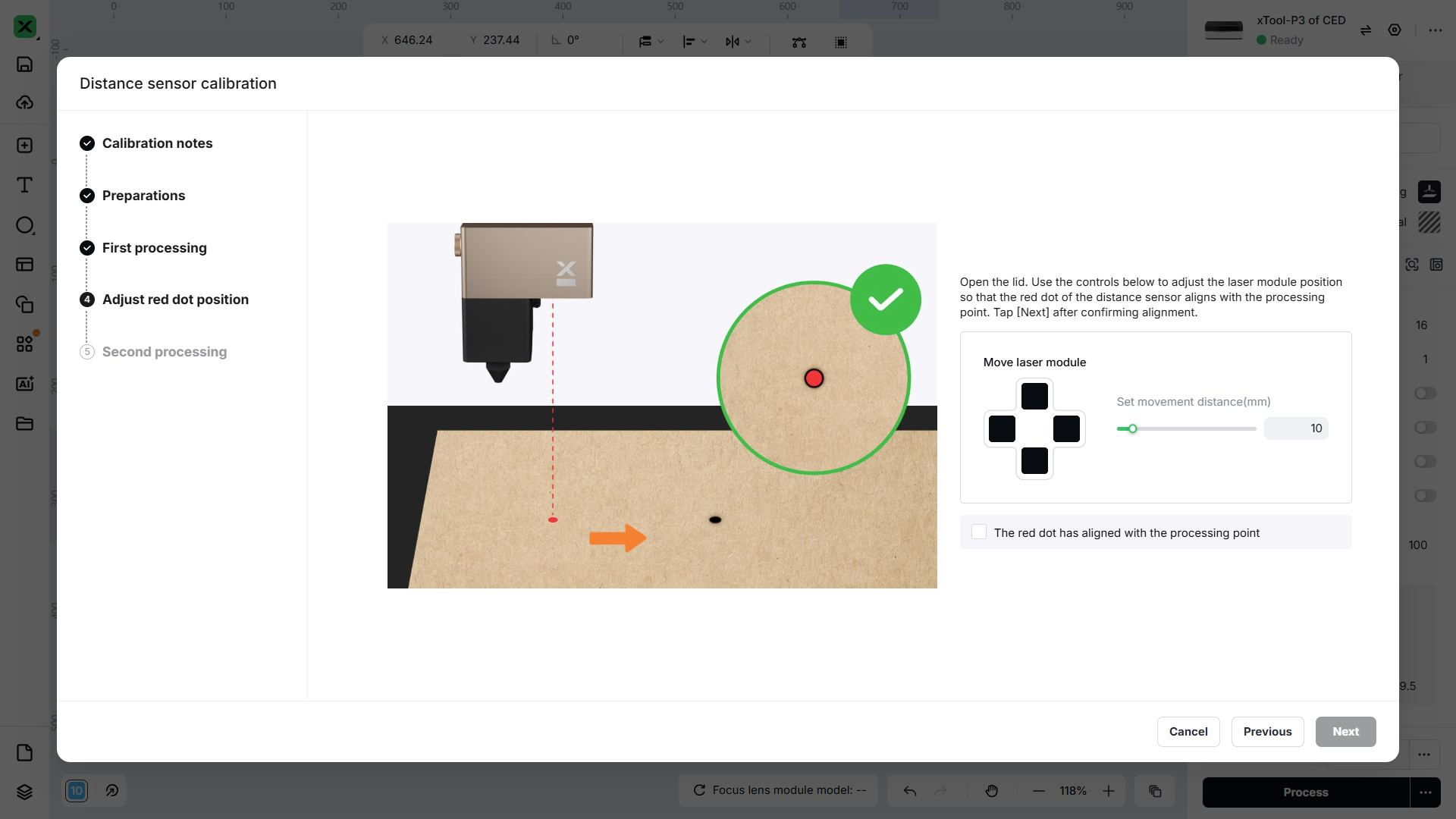

(2) 设置激光模块的移动距离，点击箭头按钮使距离传感器的红点与激光点重合。

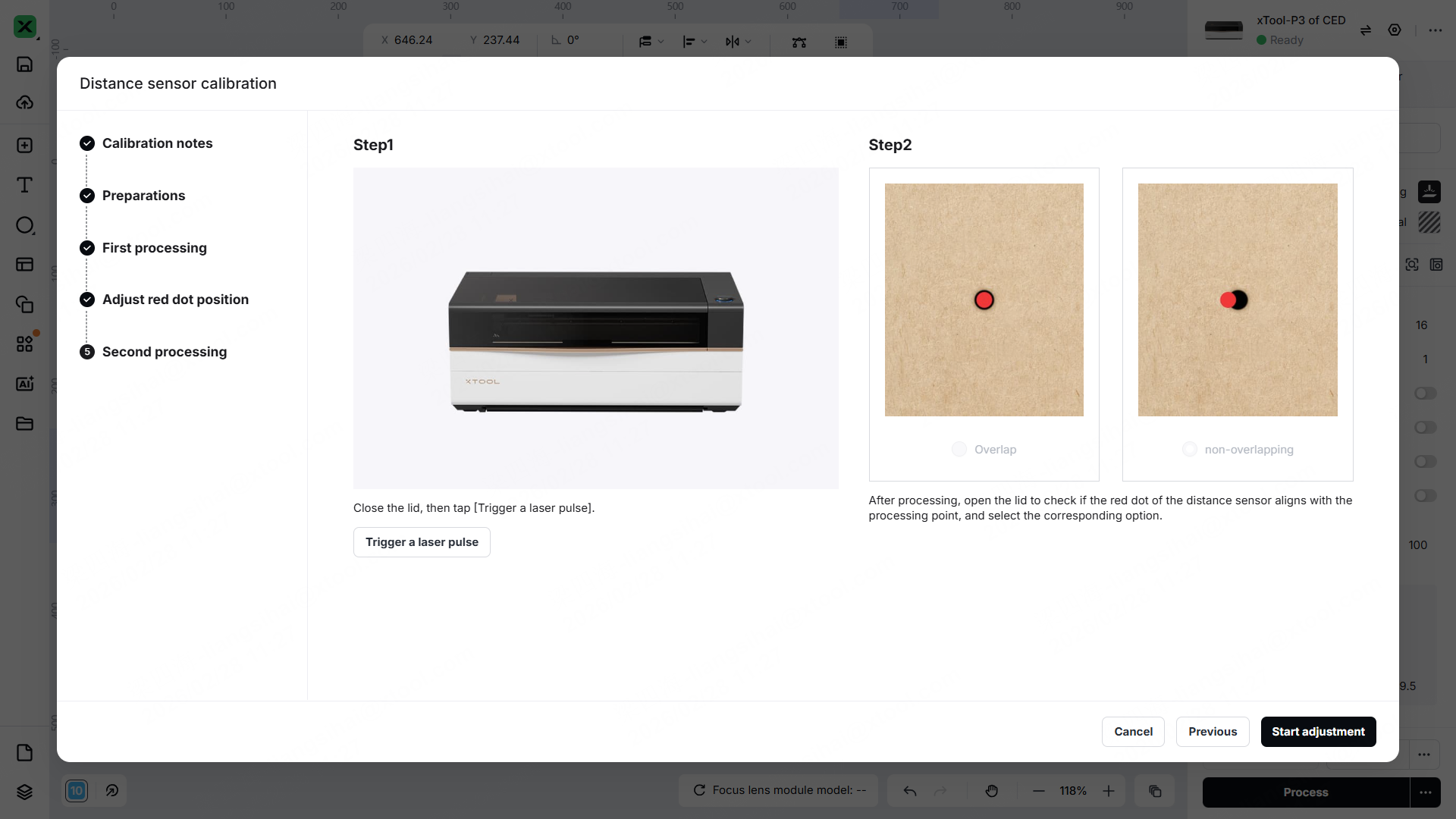

(3) 第二次触发激光脉冲，检查红点是否与激光点重合：
- 如果红点与激光点重合，选择 重合 > 开始调整 完成校准。
- 如果未重合，选择 未重合，然后按 步骤 3 开始校准 进行校准。
¶ 3. 开始校准

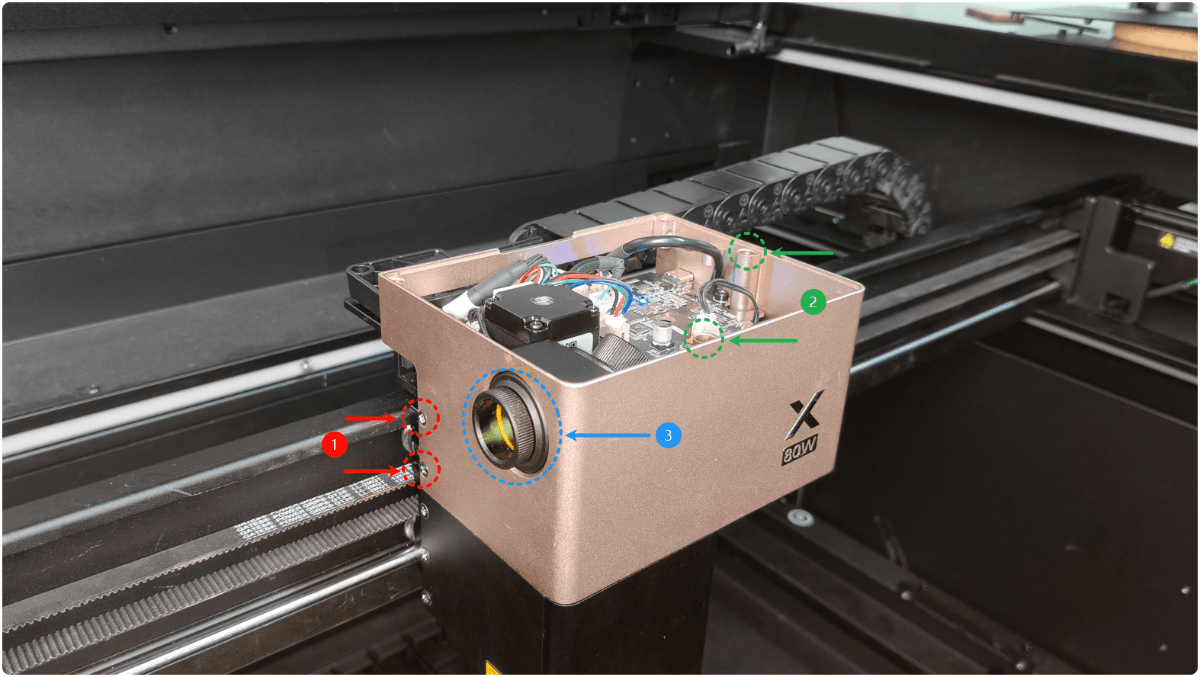

(1) 逆时针旋转，拆下固定螺丝和激光窗。
- 红色标记为十字螺丝
- 绿色标记为六角螺丝
- 蓝色标记为激光窗
图示说明：红色 ① 标注为需要拆下的十字螺丝，绿色 ② 标注为六角螺丝，蓝色 ③ 标注为激光窗。

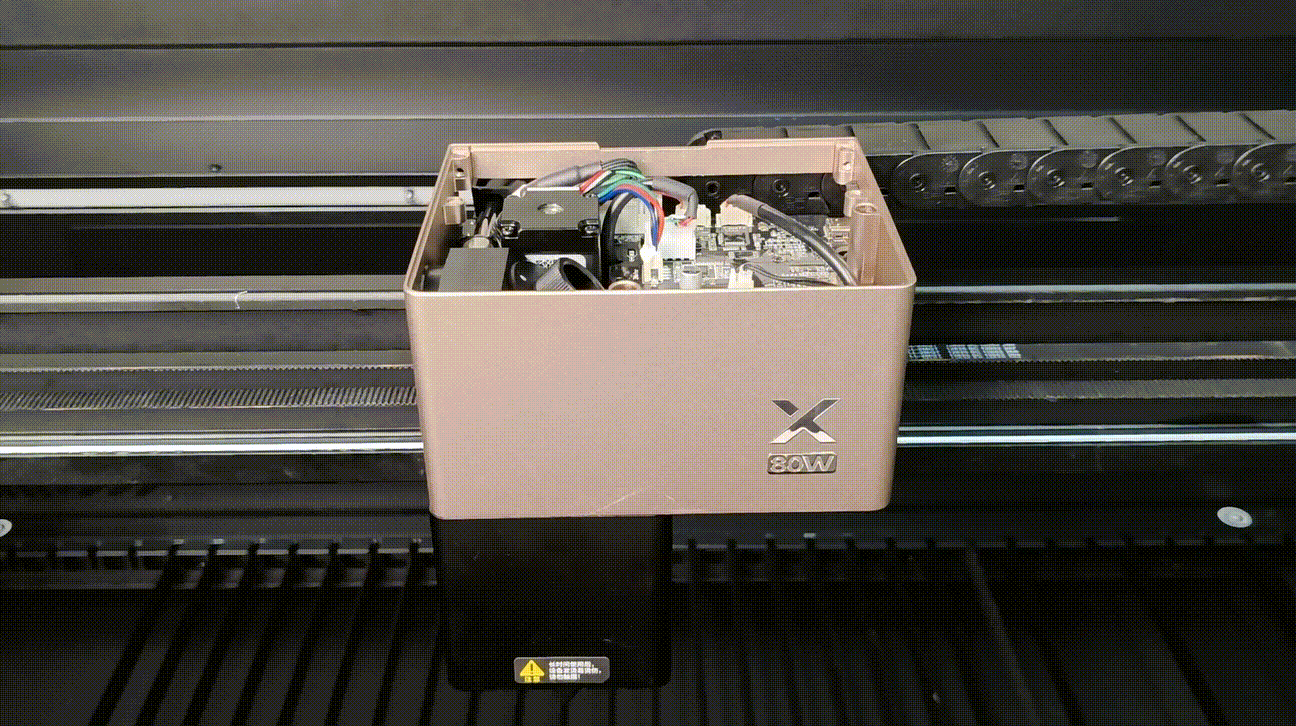

(2) 拆下激光模块的上盖。
(3) 将红点和激光点垂直对齐：

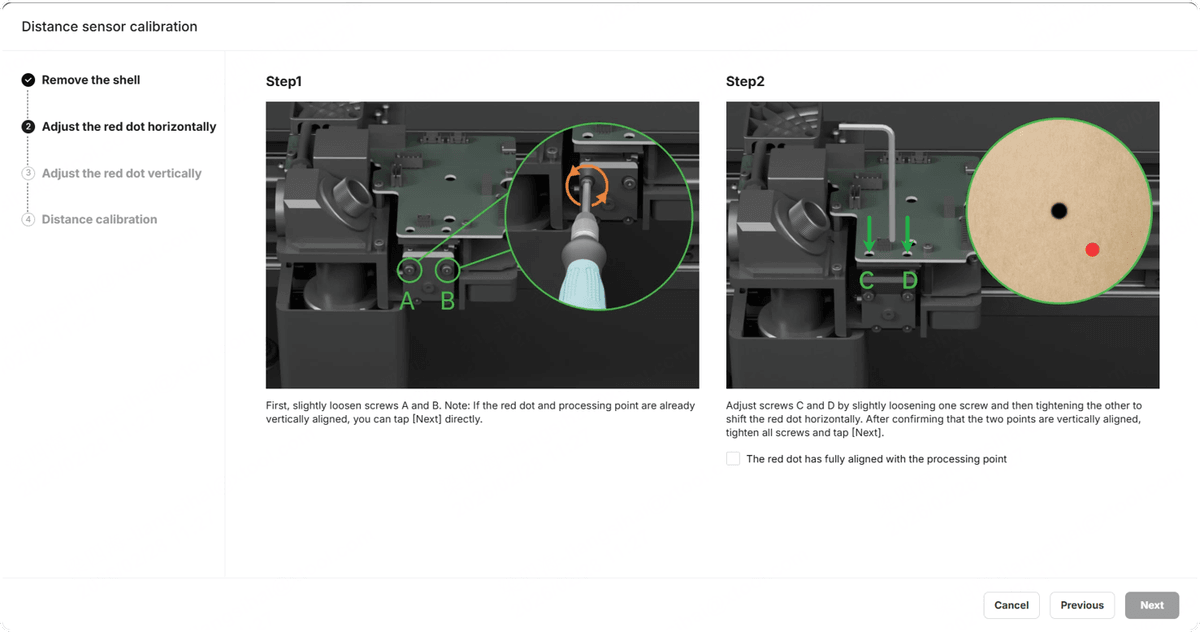

- 方法 1：参考软件中的说明。松开 A、B 螺丝（无需拆下）。交替调节 C、D 螺丝（一边松一边紧），直到红点与激光点垂直对齐。然后依次拧紧 A、B、C、D 螺丝，再进行下一步。

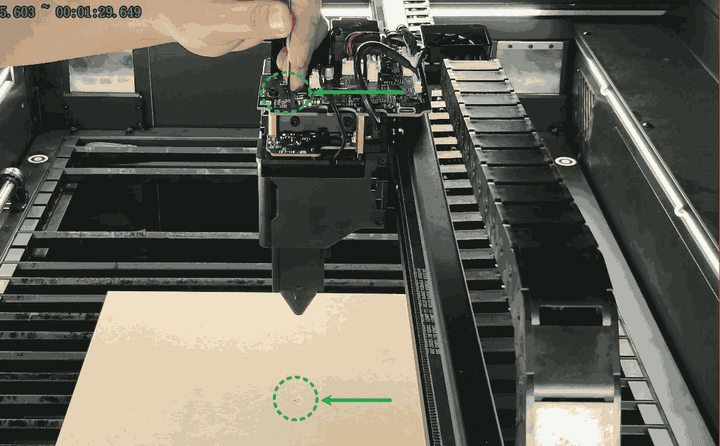

- 方法 2：松开 ABCD 四颗螺丝（无需拆下）。参考下面的示意图调节距离传感器的红点和激光点，直到垂直对齐。保持对齐状态，然后依次拧紧 ABCD 四颗螺丝，再进行下一步。
(4) 让红点和激光点重合：

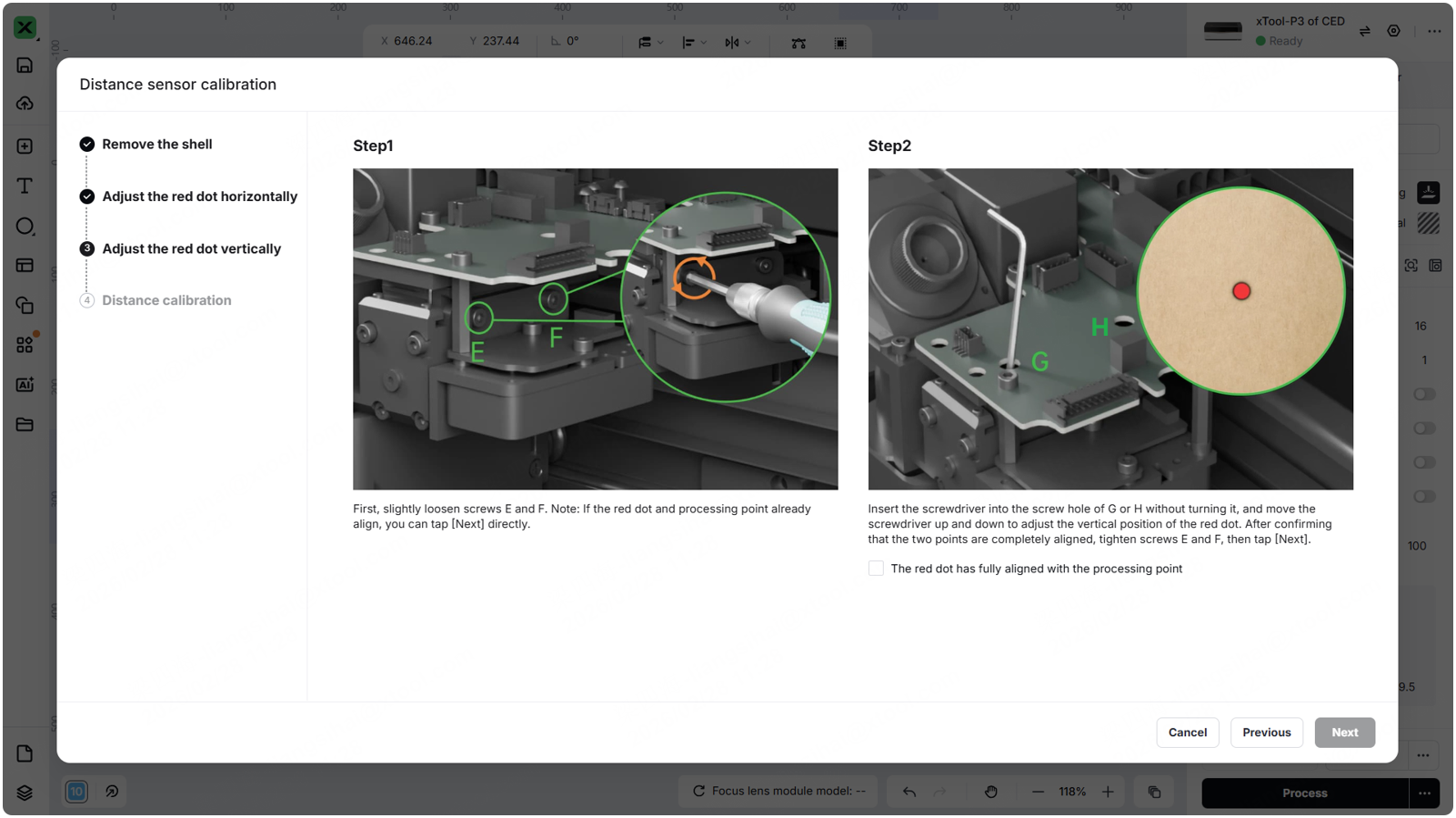

- 方法 1：参考软件中的说明。松开 E、F 螺丝（无需拆下）。交替按压 G、H 螺丝，直到红点与激光点重合。然后依次拧紧 E、F、G、H 螺丝，再进行下一步。

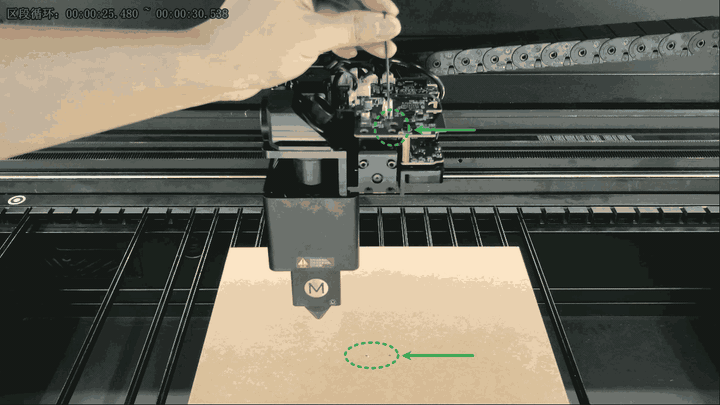

- 方法 2：松开 EFGH 四颗螺丝（无需拆下）。参考下面的示意图调节距离传感器的红点和激光点，直到重合。保持对齐状态，然后依次拧紧 EFGH 四颗螺丝，再进行下一步。
¶ 4. 完成校准

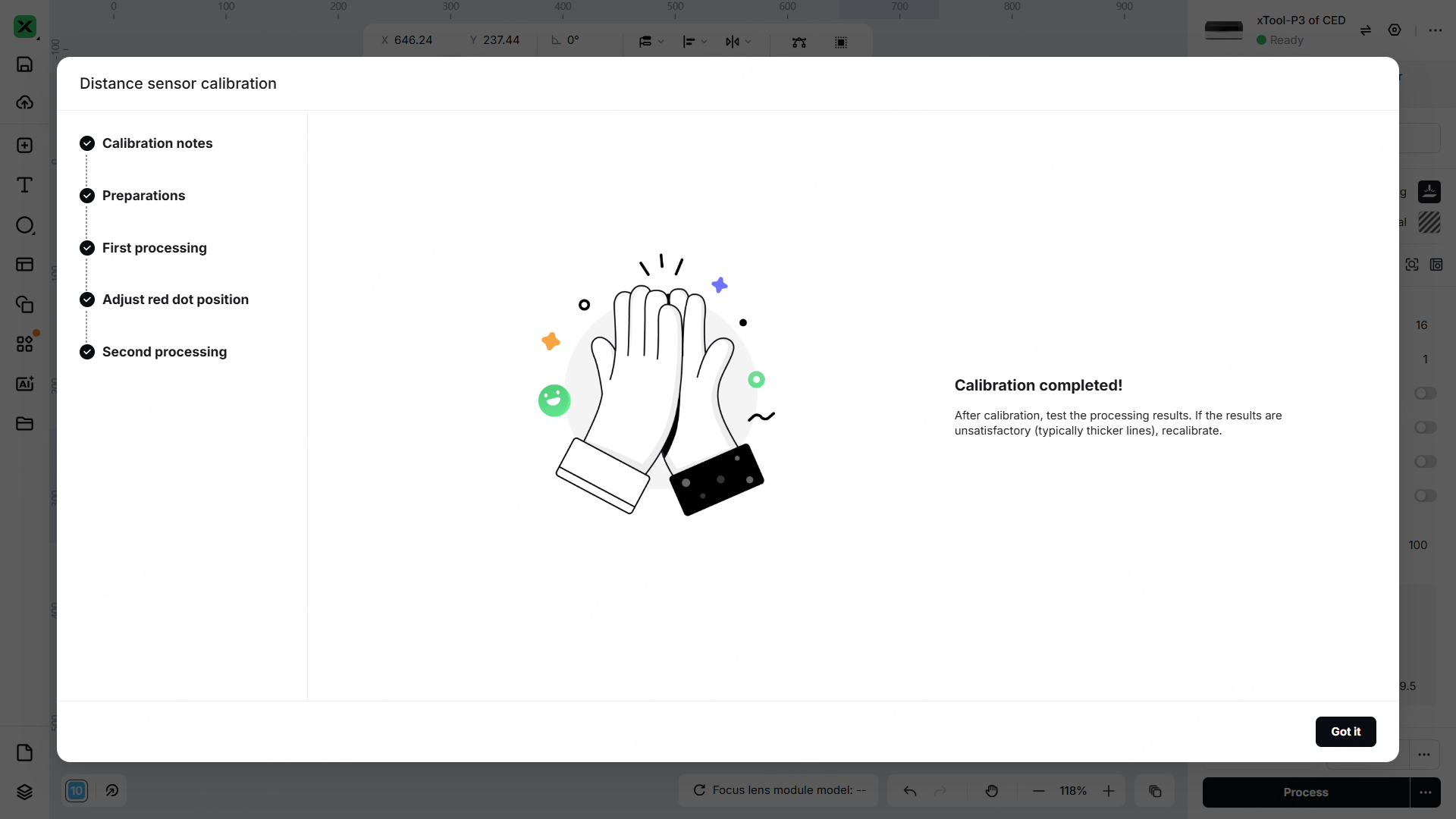

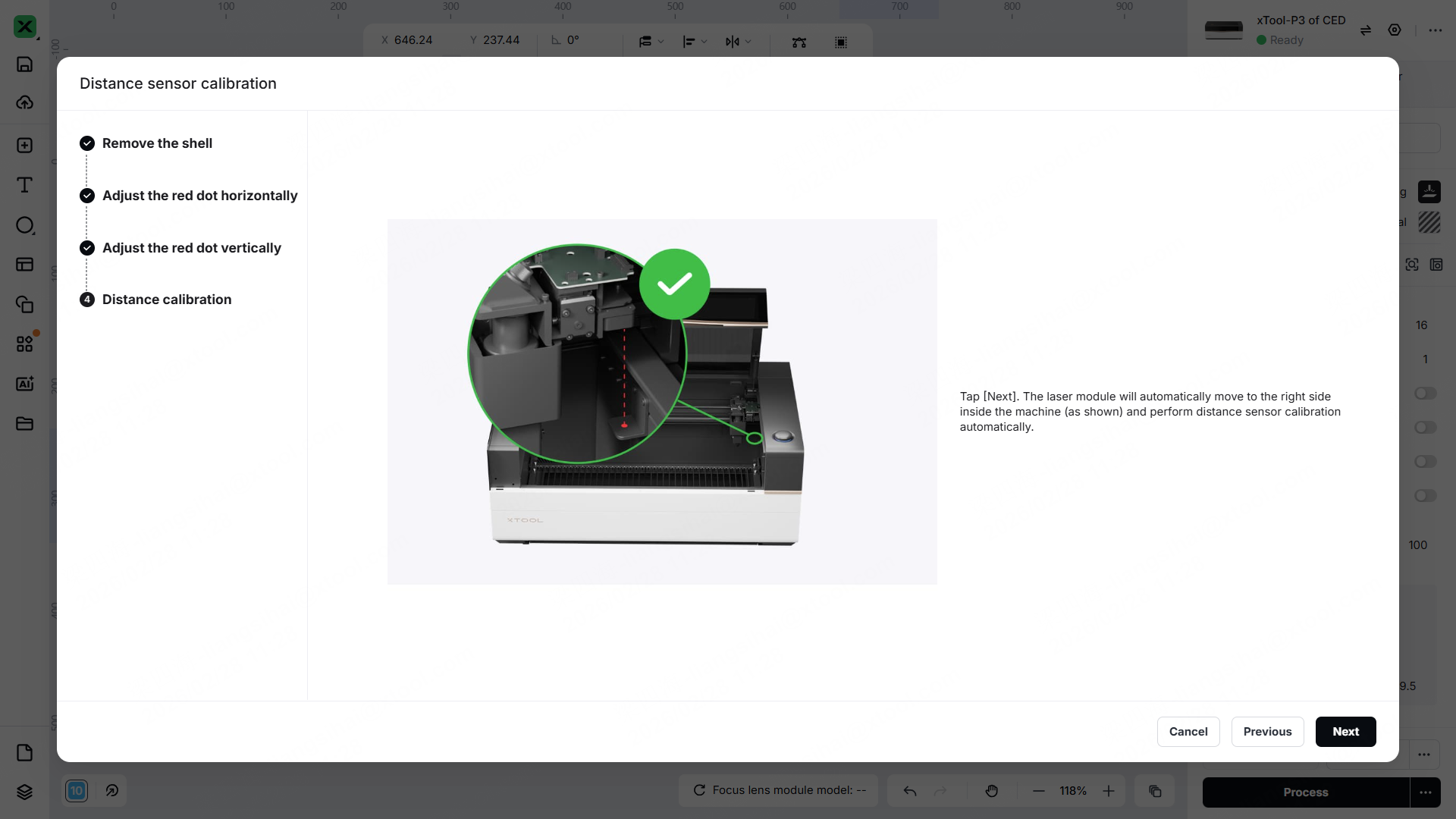

校准完成后，测试测距功能是否正常工作。
- 如果功能恢复正常，重新装回激光模块的盖子。
- 如果测距仍然异常，请尝试重新校准。
¶ 如果问题仍未解决
如果完成以上步骤后问题仍然存在，请联系 xTool 技术支持团队。
为了快速解决问题，请提供以下详细信息：
- 问题描述：对所观察到的现象进行详细说明。
- 视频证据：在适用的情况下附上演示问题的视频。

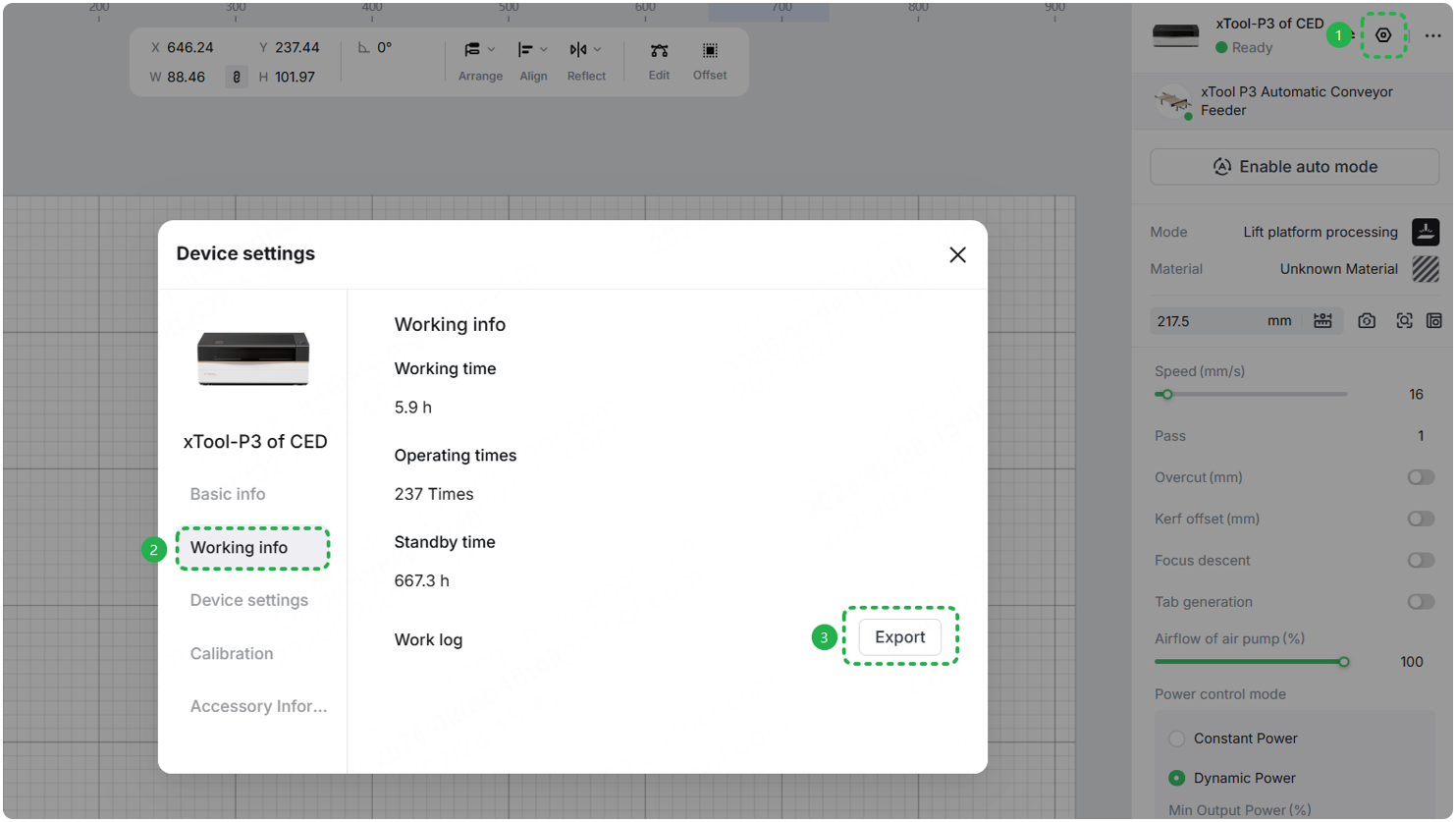

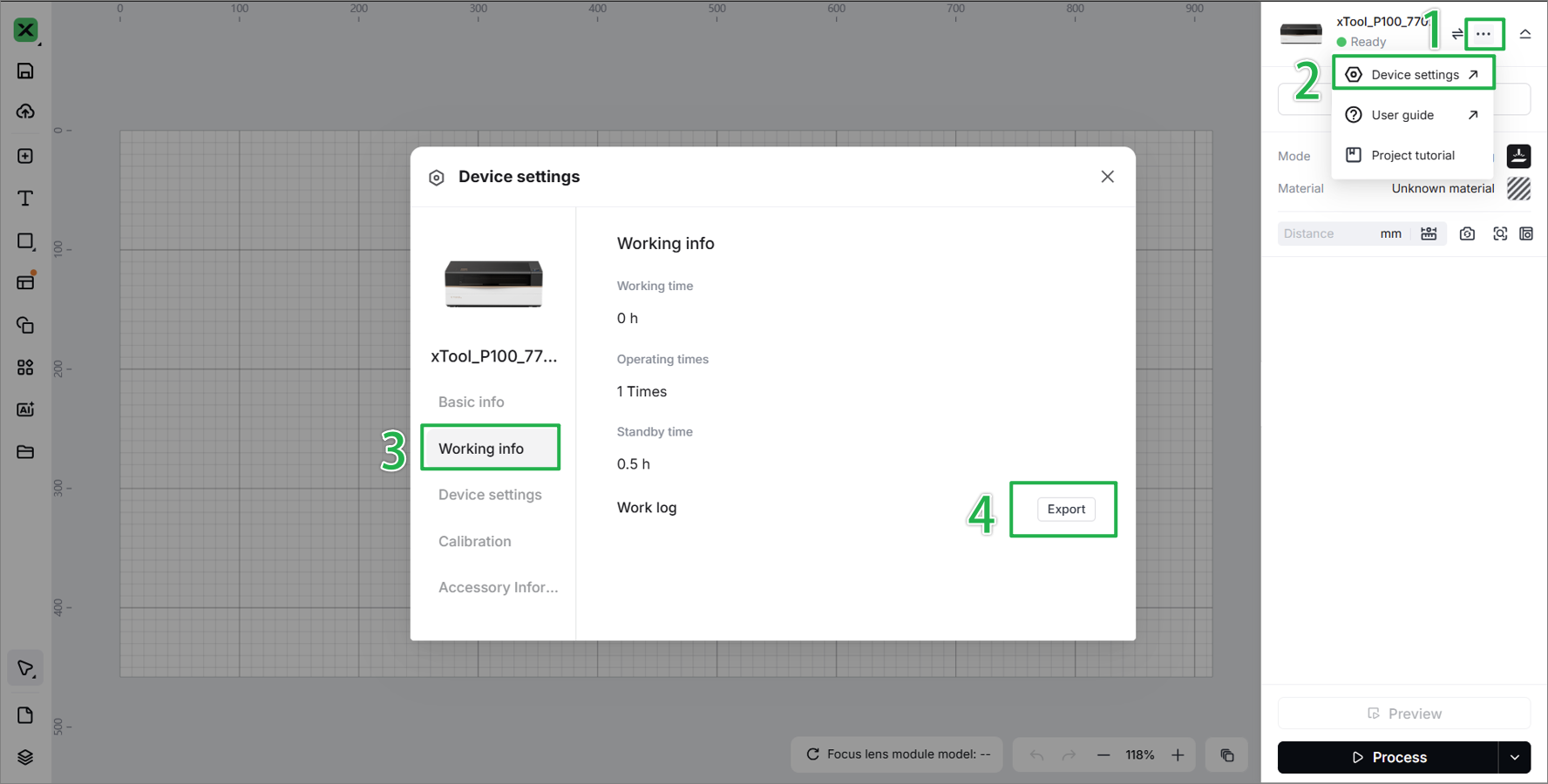

- 设备信息：按照步骤查找 SN 并导出工作日志。
- 已执行的排查：你已尝试过的任何排查步骤及其结果。
