¶ 将 xTool P3 气泵的塑料消音器更换为金属版本
¶ 1. 适用场景
- 由于 xTool P3 高频加工，需要对气泵消音器进行高频维护，因此消音器需要从内部设计改为外部设计，以便于维护。
- 其他需要调整消音器位置的场景。
¶ 2. 组件介绍

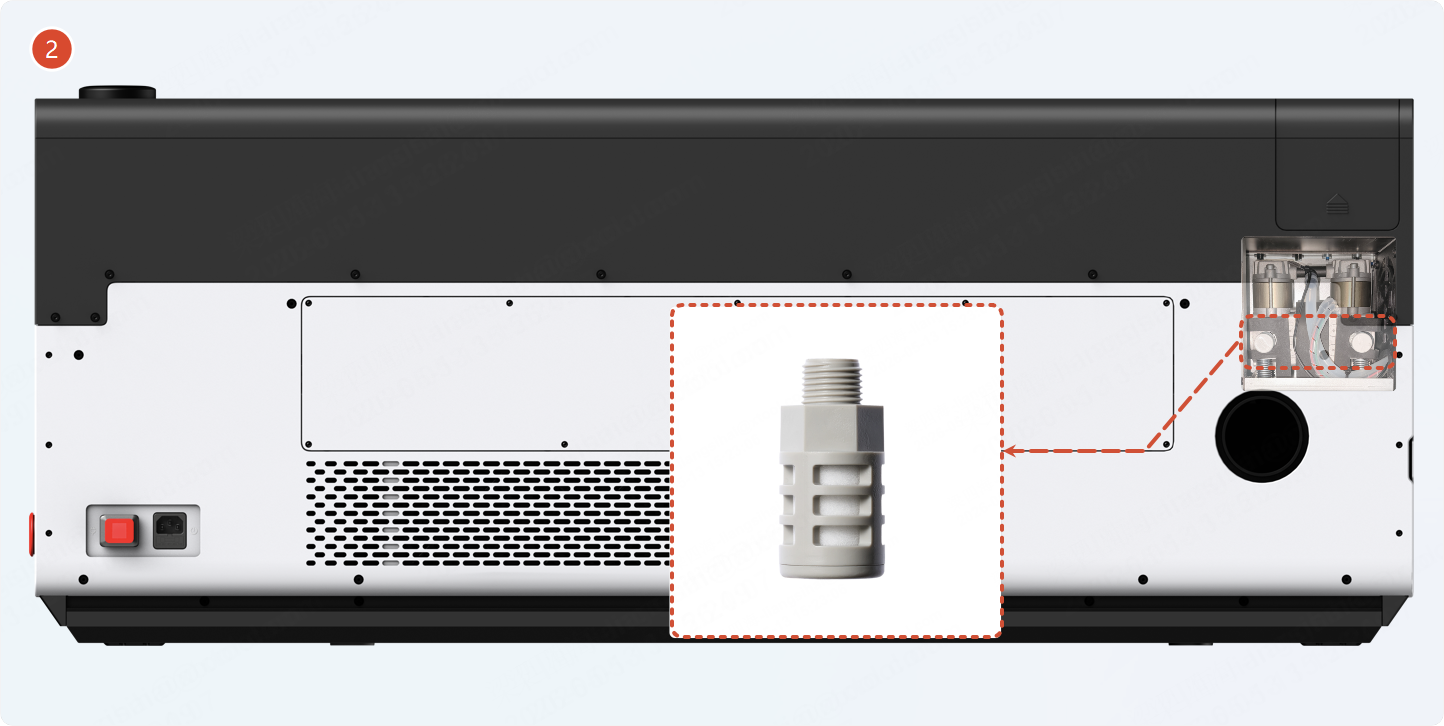

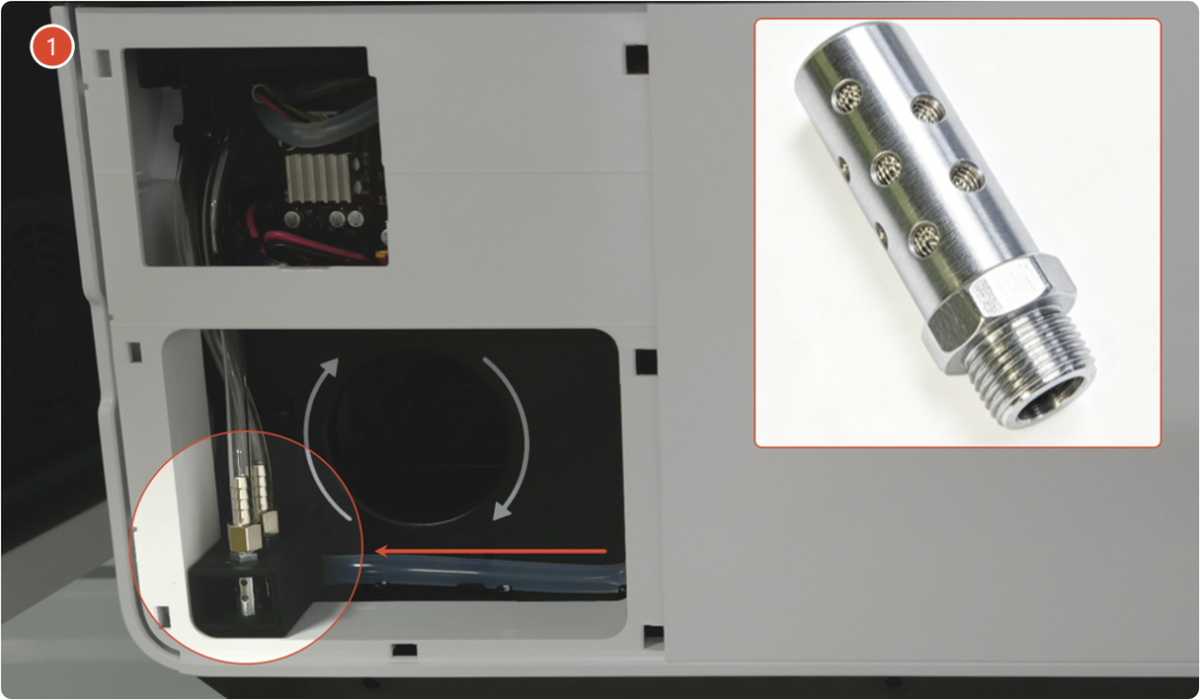

外部消音器 ① 由金属制成，用于外部吸气泵；内部消音器 ② 由塑料制成，用于内部吸气泵。
两个消音器在功能上完全相同，但有以下区别：
按喷嘴气流小于 30L/min 计算额定使用寿命。
| 产品 | 材质 | 位置 | 维护难度 | 价格 | 降噪性能 | 场景 | 使用寿命 |
|---|---|---|---|---|---|---|---|
| 金属消音器 | 金属 | 靠近气瓶 | 简单 | 较贵 | 较差 | • 高频加工 • 在多尘环境中加工 • 需要定期清洁消音器 |
约 360 小时 |
| 塑料消音器 | 塑料 | 在气泵上 | 困难 | 较便宜 | 较好 | • 对噪音敏感 • 低频加工 • 在低尘环境中加工 |
约 550 小时 |
- 如果您以低频率加工且工作环境相对无尘，您可以在确保排气系统保持通畅、气泵的防尘滤网清洁的情况下使用消音器。这可以将塑料消音器的维护频率降到最低。
- 如果您希望将塑料消音器更换为外部金属消音器以便于快速维护——无论是由于频繁使用设备还是出于其他原因——我们可以为您提供一套免费零件。请联系 xTool 售后团队并提供您的订单信息和收货详情。
- 改装过程与更换塑料消音器一样简单，您可以参考本教程作为指导。
¶ 3. 所需组件

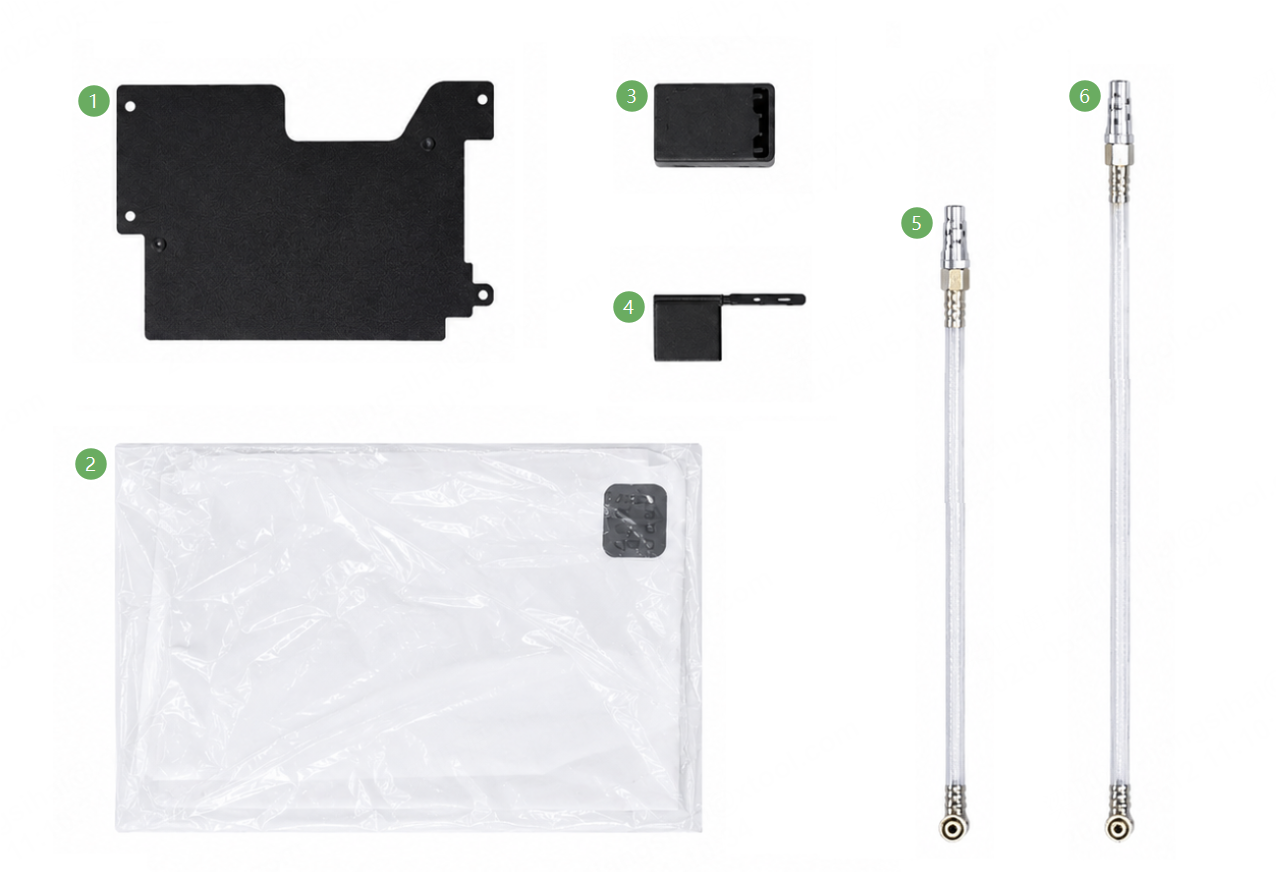

改装套件需要以下部件，您可以通过联系 xTool 售后团队获取。
① 新的气泵盖
② 新的左下快拆盖板
③ 硅胶消音器固定座
④ 金属消音器固定座
⑤ 短气管
⑥ 长气管
¶ 4. 所需工具
- 十字螺丝刀
- 美纹纸胶带或泡沫胶带
- M2.5 毫米六角扳手
- M3 毫米六角扳手
- M12 毫米六角螺母扳手或老虎钳
¶ 5. 注意事项
- 操作前请断开电源。
- 操作过程中请小心不要损坏气泵的连接线缆或气管。
¶ 6. 操作步骤
¶ 1. 预处理新的气泵盖

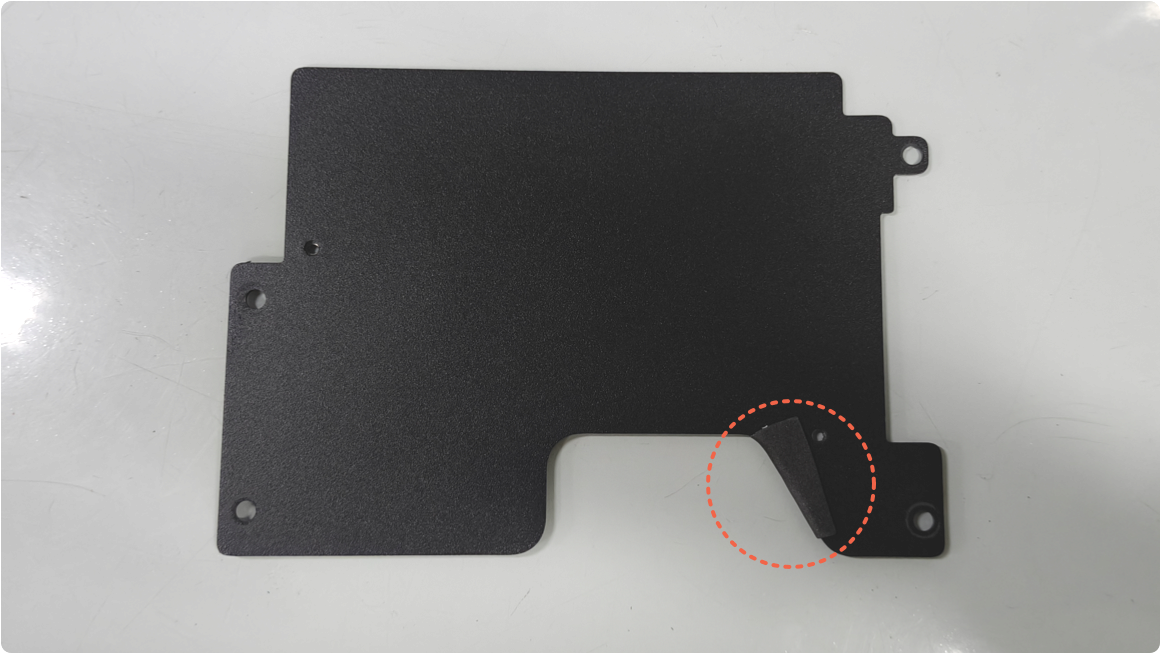

在下图所示的缝隙处贴上美纹纸胶带（或多层薄粘性胶带）或泡沫胶带，以减少气管磨损。
¶ 2. 拆下设备上的面板

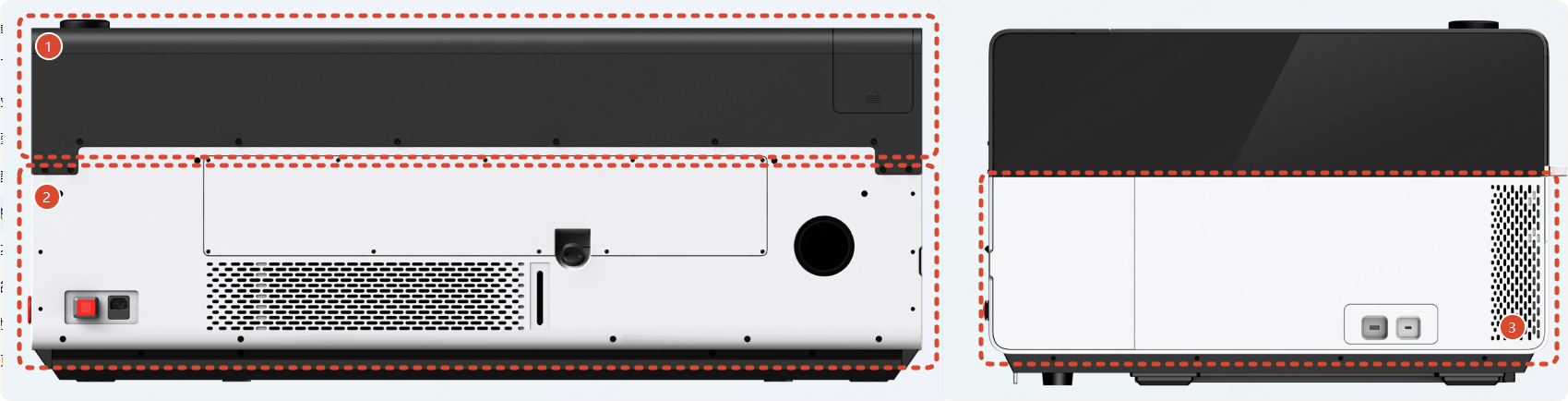

拆下 CO₂ 气瓶（如果有），然后按照图中所示的步骤拆下激光管塑料上盖 ①、后盖板 ② 和左侧盖板 ③。
¶ 3. 安装金属消音器固定座

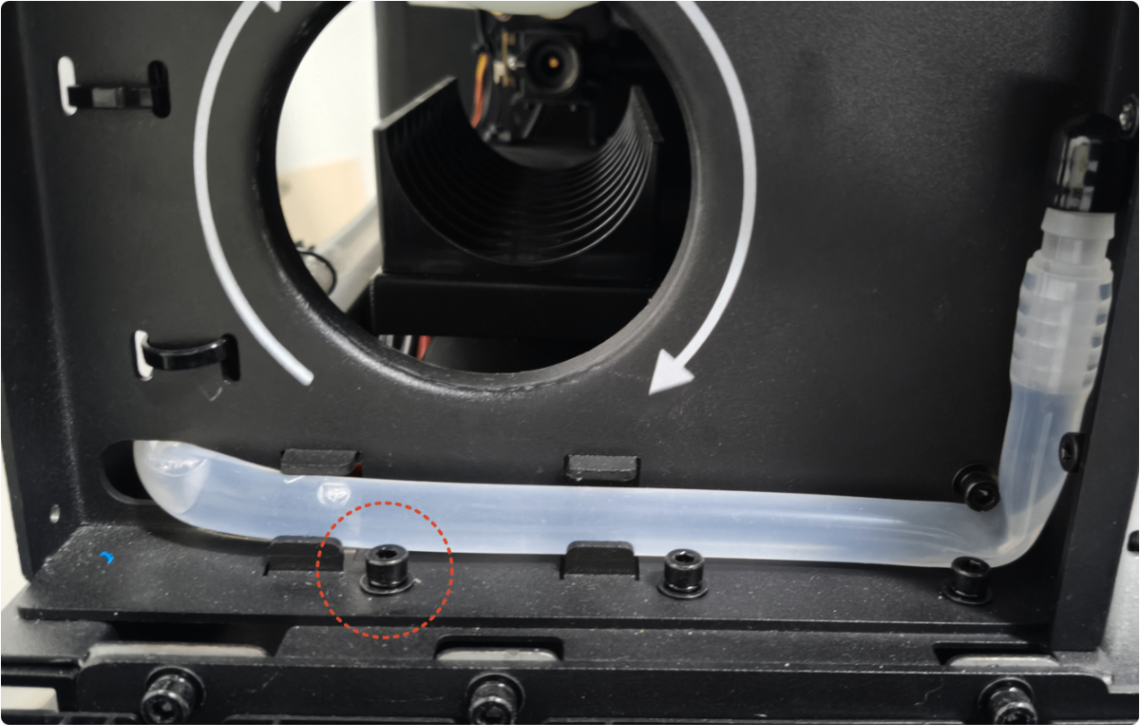

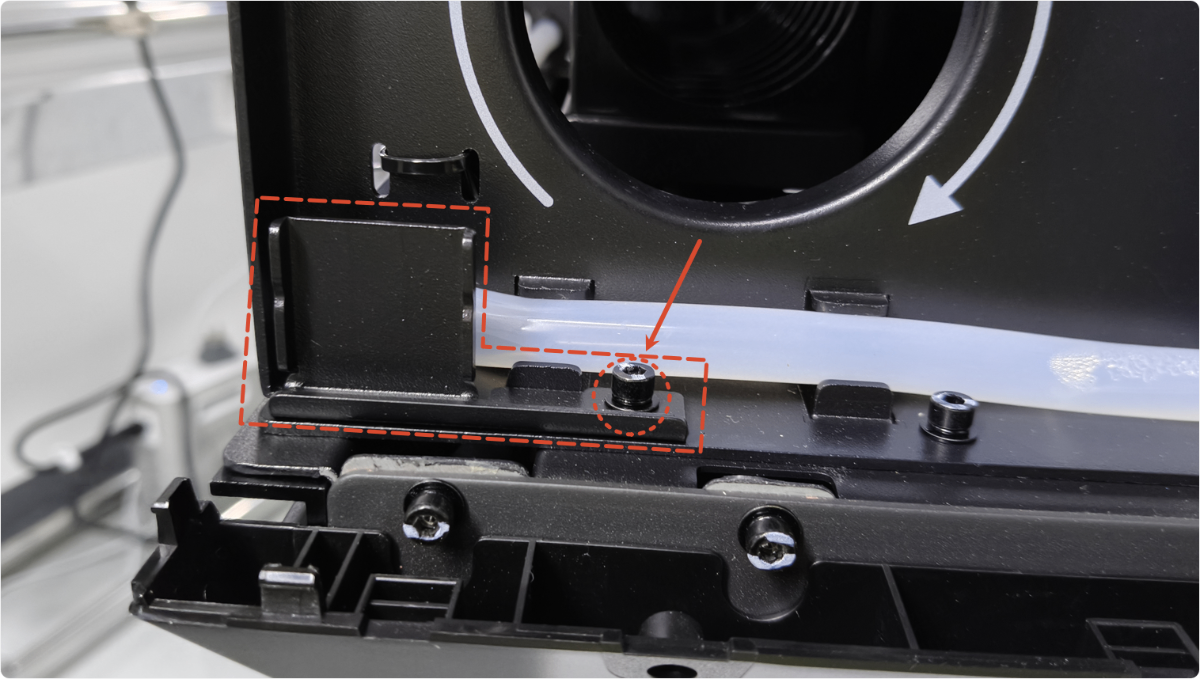

使用 3 毫米六角螺丝刀拆下左图所示的螺丝。然后固定消音器固定座并重新拧紧。

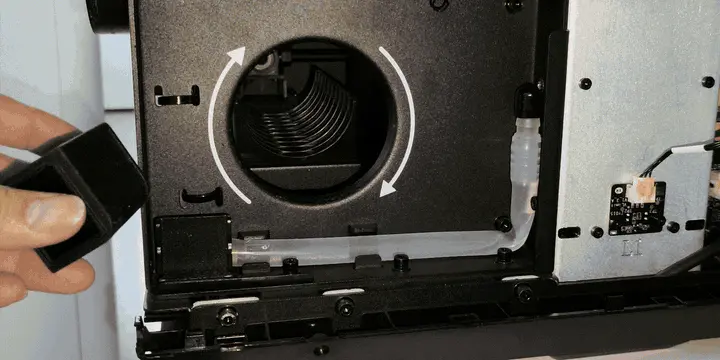

¶ 4. 安装硅胶消音器固定座
将硅胶固定座卡在金属固定座上。
¶ 5. 拆下气泵模组上的固定螺丝

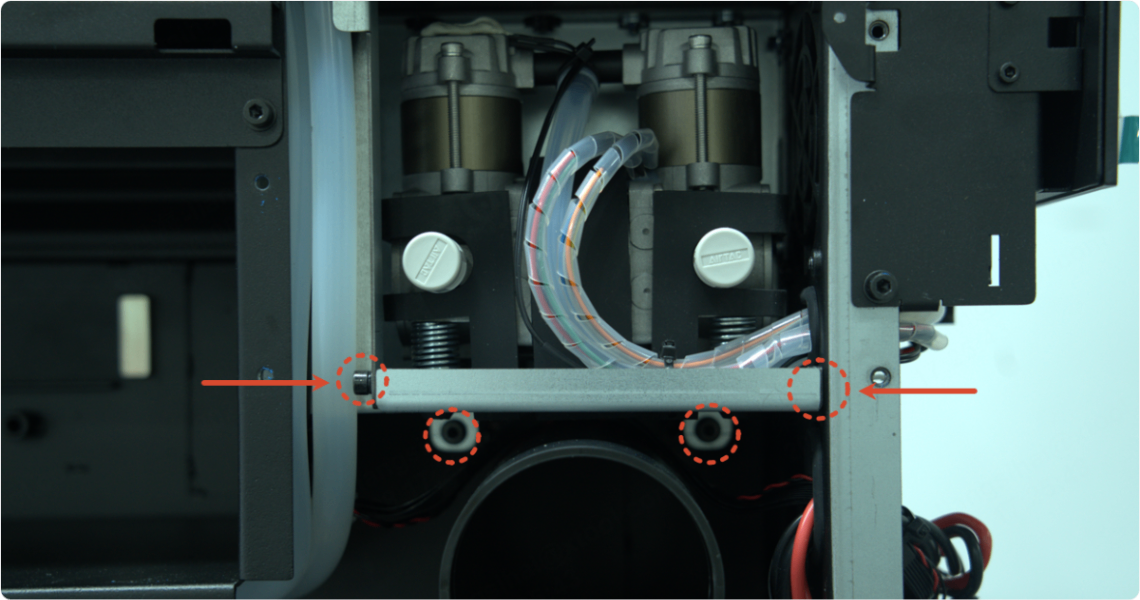

按照图中所示的步骤，拆下固定气泵模组的四颗螺丝，然后轻轻向外拉一点（不要断开气泵的连接线缆）。
¶ 6. 拆下塑料消音器
逆时针旋转塑料消音器以将其拆下。
¶ 7. 安装长气管（左侧）
(1) 将气管穿过线缆。
(2) 将接头对准气泵的进气口，然后拧紧（必要时可使用扳手或老虎钳拧紧）。
¶ 8. 安装短气管（右侧）
(1) 将气管穿过设备缝隙。
(2) 将接头对准气泵的进气口，然后拧紧（必要时可使用扳手或老虎钳拧紧）。
¶ 9. 贴上保护胶带
在气泵金属底座的右侧贴一层泡沫胶带或美纹纸胶带，以减少气管磨损。
¶ 10. 固定消音器
按照下图所示调整气管位置后，将消音器插入硅胶固定座中。
请务必检查气管是否扭结或弯曲。如果发现，请将其拉直。
¶ 11. 拧紧气泵模组的螺丝
按照图中所示的步骤，重新安装固定气泵模组的四颗螺丝。
¶ 12. 检查线缆保护套
检查线缆保护套是否脱落。
- 如果是，请将其固定。
- 如果不是，请继续下一步。
¶ 13. 固定新的气泵盖
使用 M3 六角螺丝固定新的气泵盖。
¶ 14. 重新安装设备上的面板。
按照 前面所示的步骤，重新安装设备上的面板。
¶ 15. 更换左侧快拆面板
拆下旧的快拆面板，重新安装 CO₂ 气瓶（如果适用），并安装新的快拆面板。
