¶ 问题描述

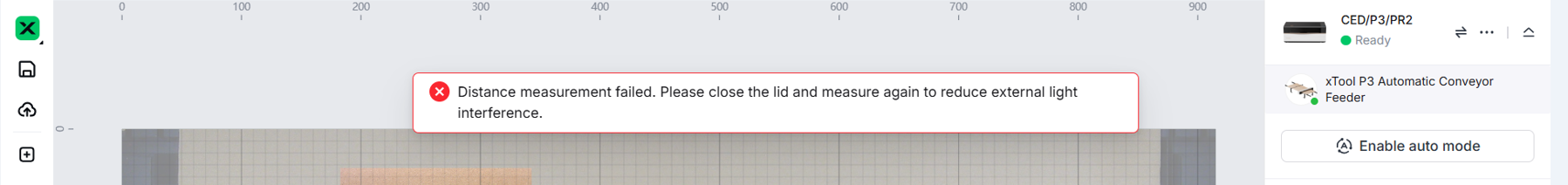

在自动模式下打开机盖进行拍照，或在手动模式下单击相机的“刷新”按钮时，如果远景摄像头无法成功拍照，软件会显示以下提示之一：

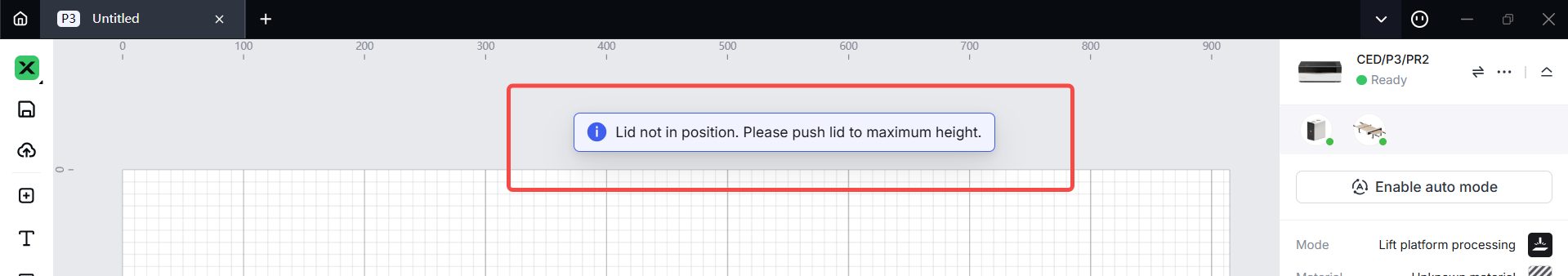

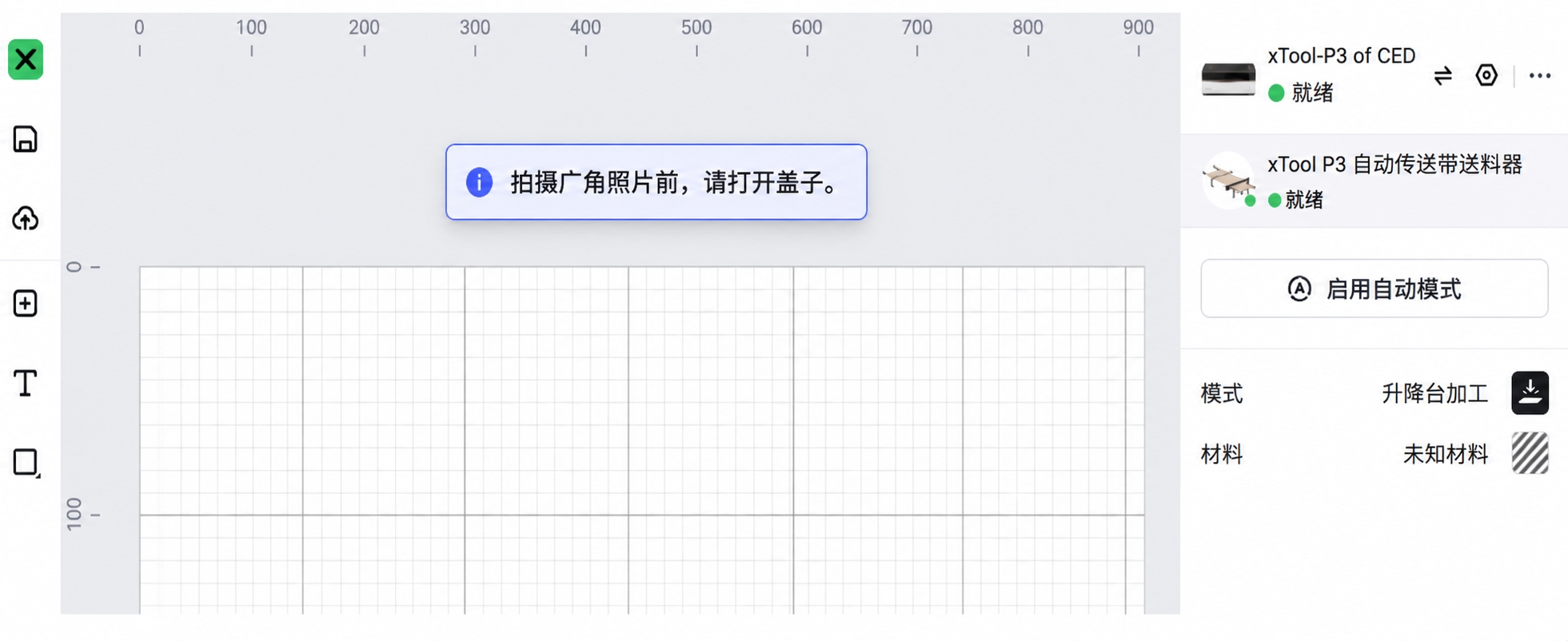

- 请在拍摄广角照片前打开机盖。

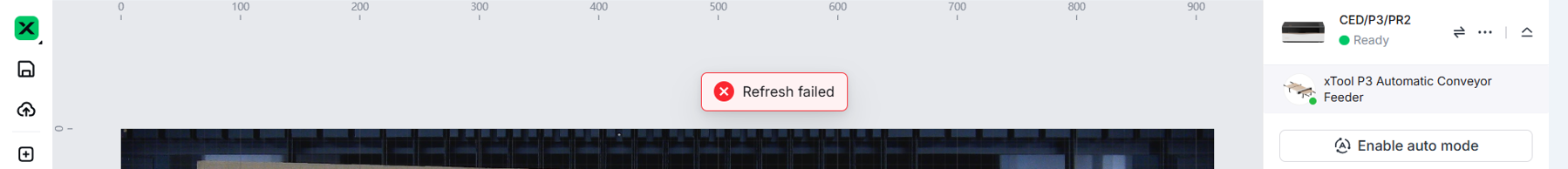

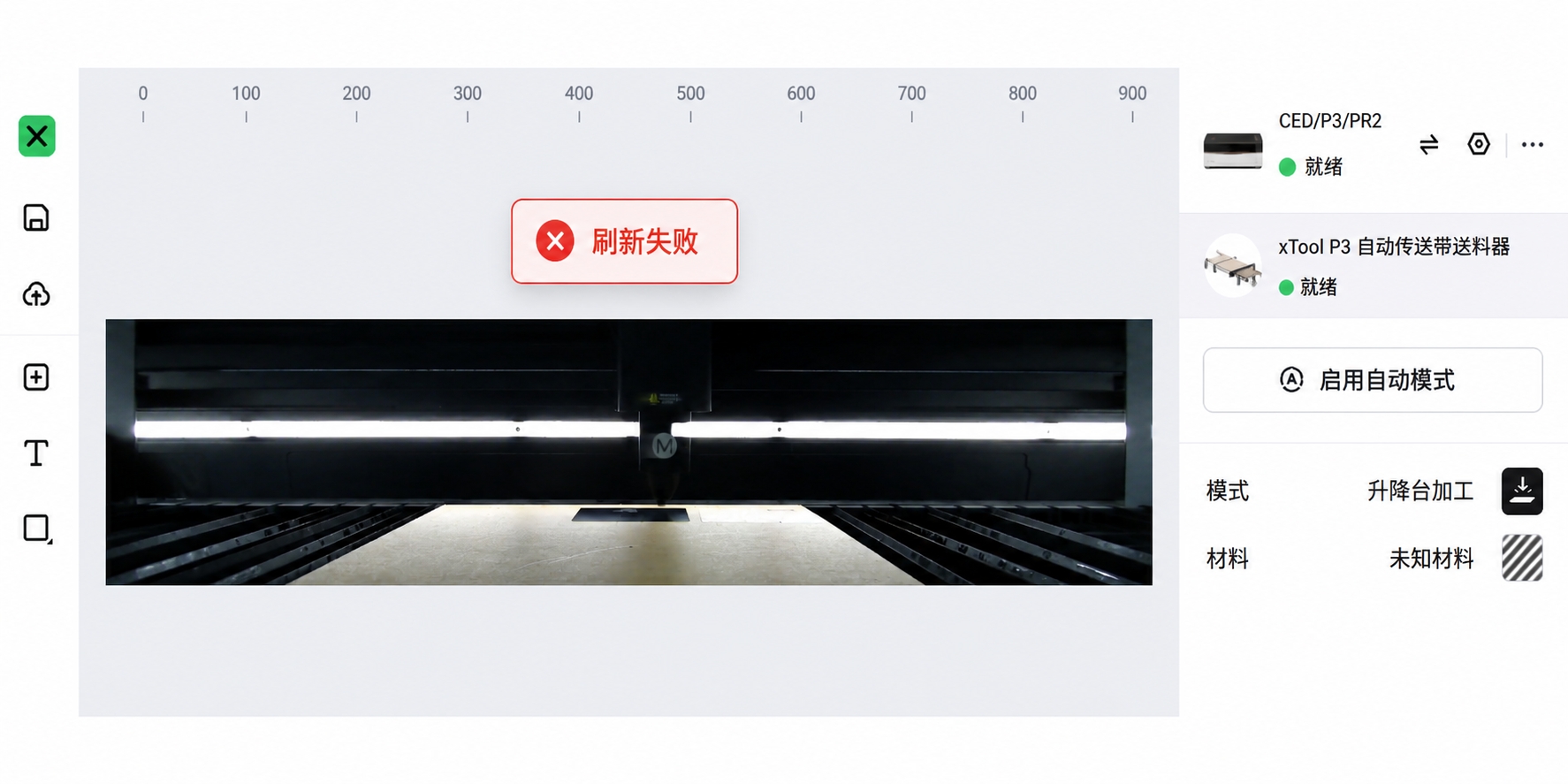

- 刷新失败。

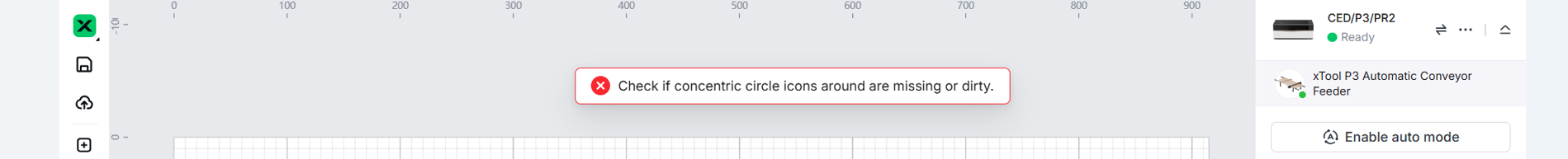

如果您遇到的问题是摄像头无法识别同心圆，则说明摄像头实际上已经成功拍摄了图像，但无法在图像中识别出同心圆标记。
有关详细排查步骤，请参阅：未检测到同心圆
¶ 可能的原因
- 摄像头模组故障。
- 摄像头连接线异常或接触不良。
¶ 故障排查
¶ 步骤1：检查摄像头

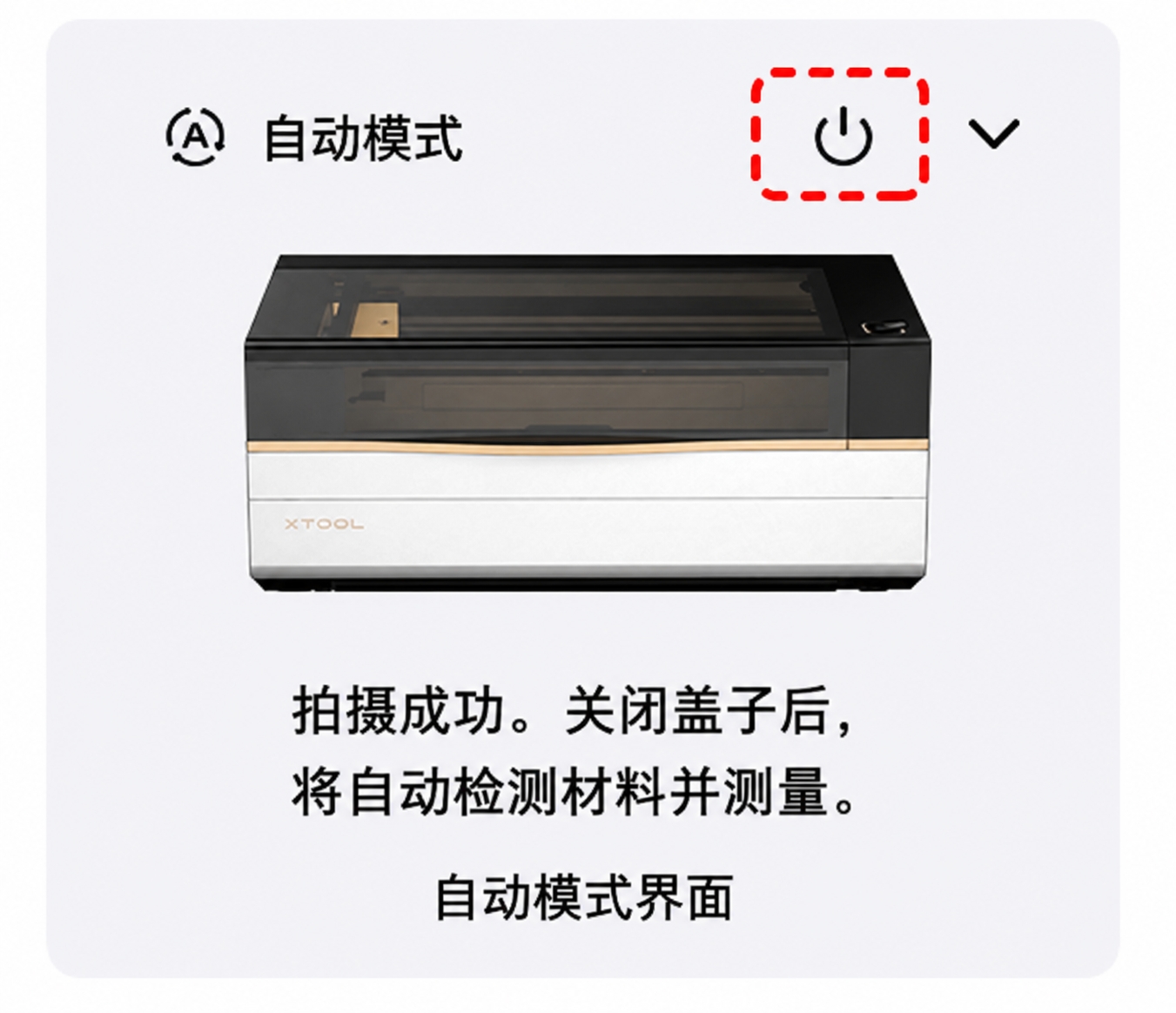

- 在开始操作前，单击将自动模式关闭。

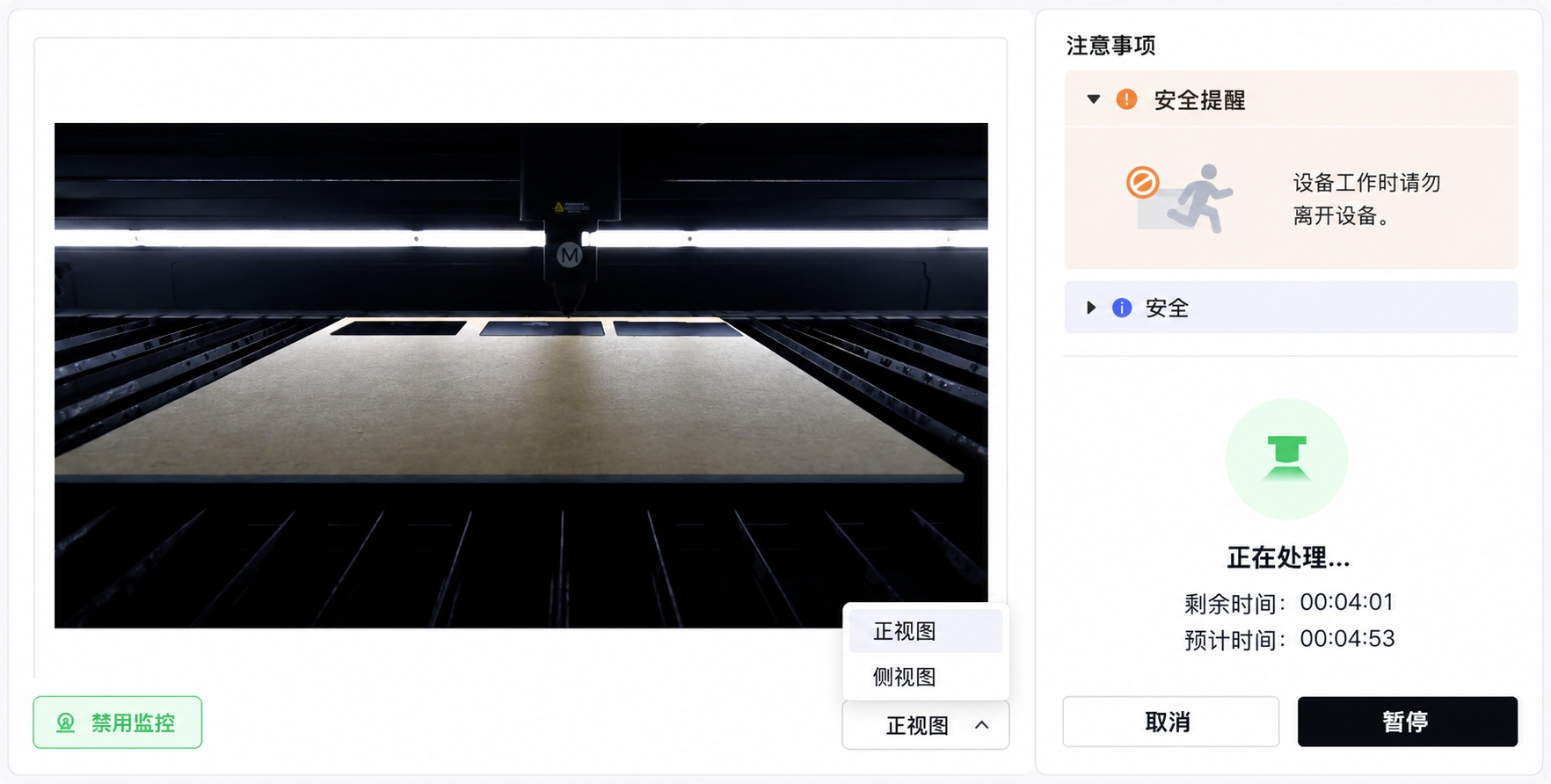

2. 打开加工监控界面，并切换至正视图，观察摄像头是否能够正常显示和拍摄画面。
- 如果摄像头无法正常拍摄，请继续按照下一步进行故障排查。
- 如果摄像头能够正常拍摄，请按照相关教程重新校准摄像头。
¶ 步骤2：

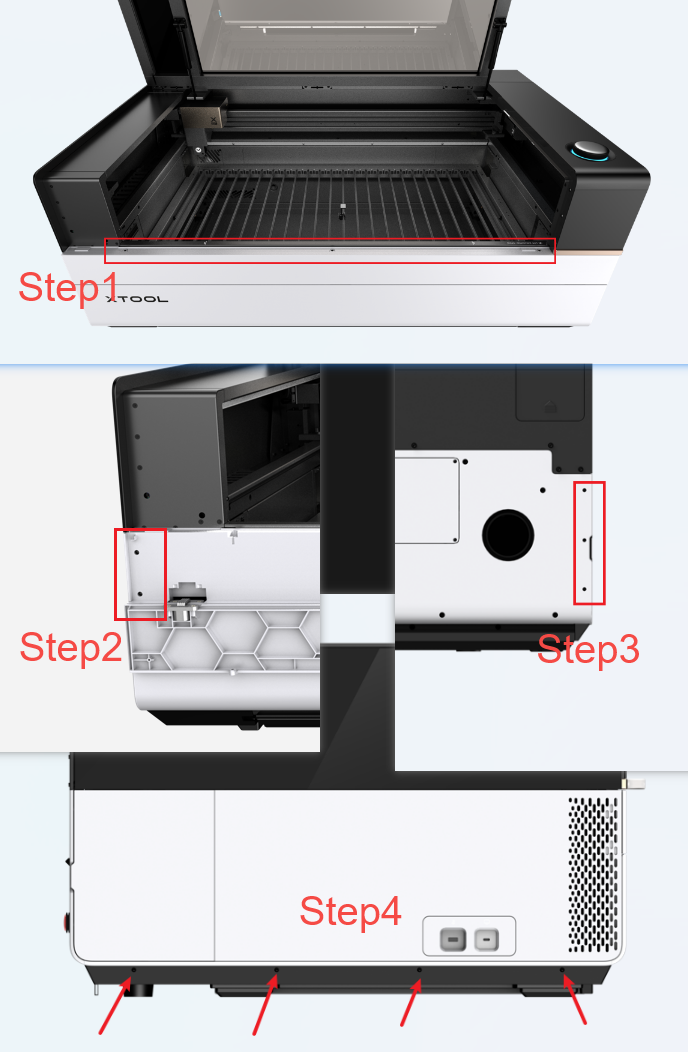

1. 断开设备电源，按照以下说明或视频教程拆卸设备左侧面板。
2. 拆下固定摄像头连接线接地线的螺丝。使用胶带包裹接地线端子，并将其悬空放置。

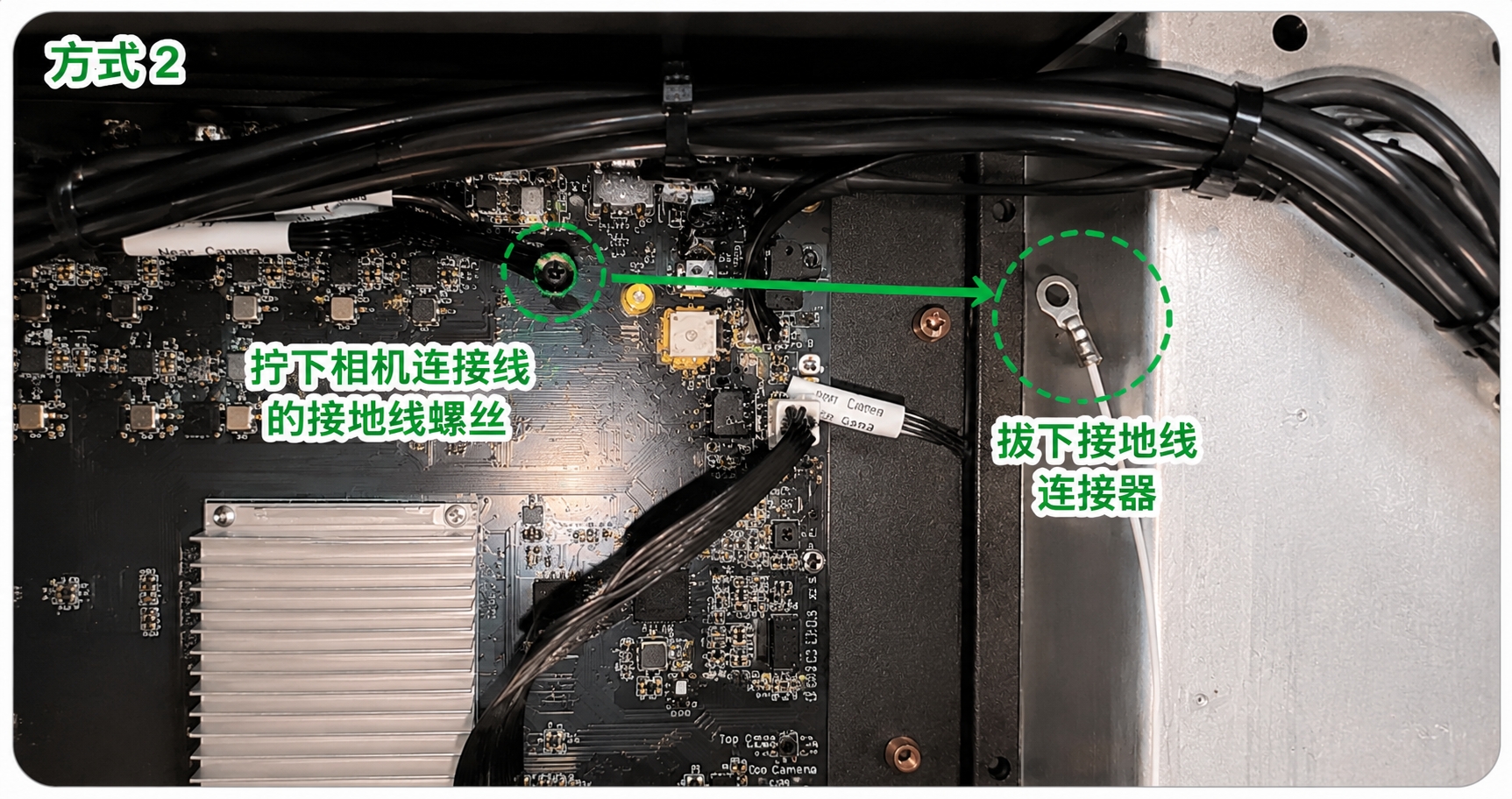

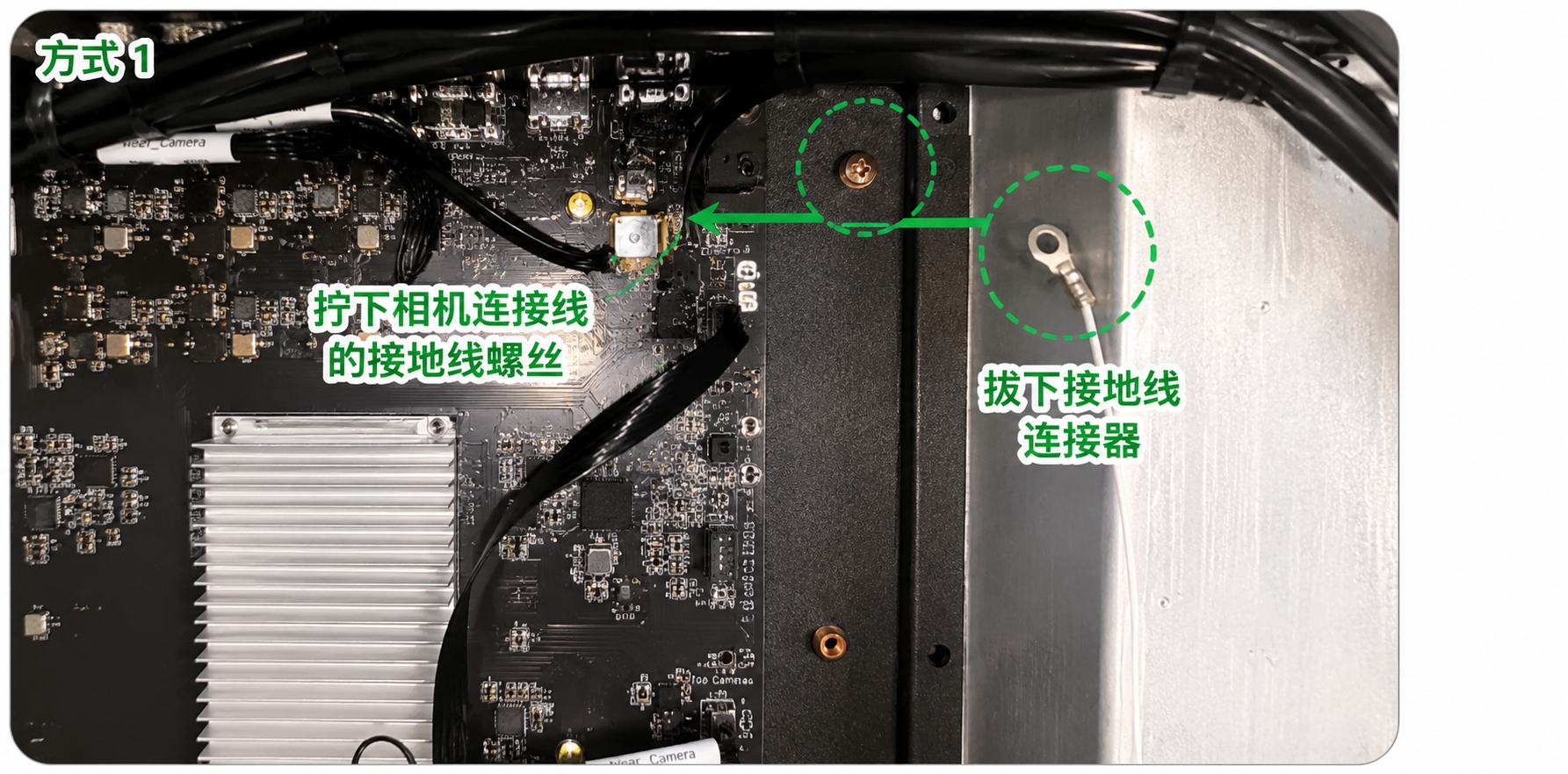

接地线的固定方式有两种（如下图所示），两种方式的拆卸方法和作用完全相同。
- 如果断开接地线后摄像头恢复正常工作，则可以保持当前状态继续使用设备。
- 如果断开接地线后摄像头仍无法正常工作，请继续执行下一步排查。

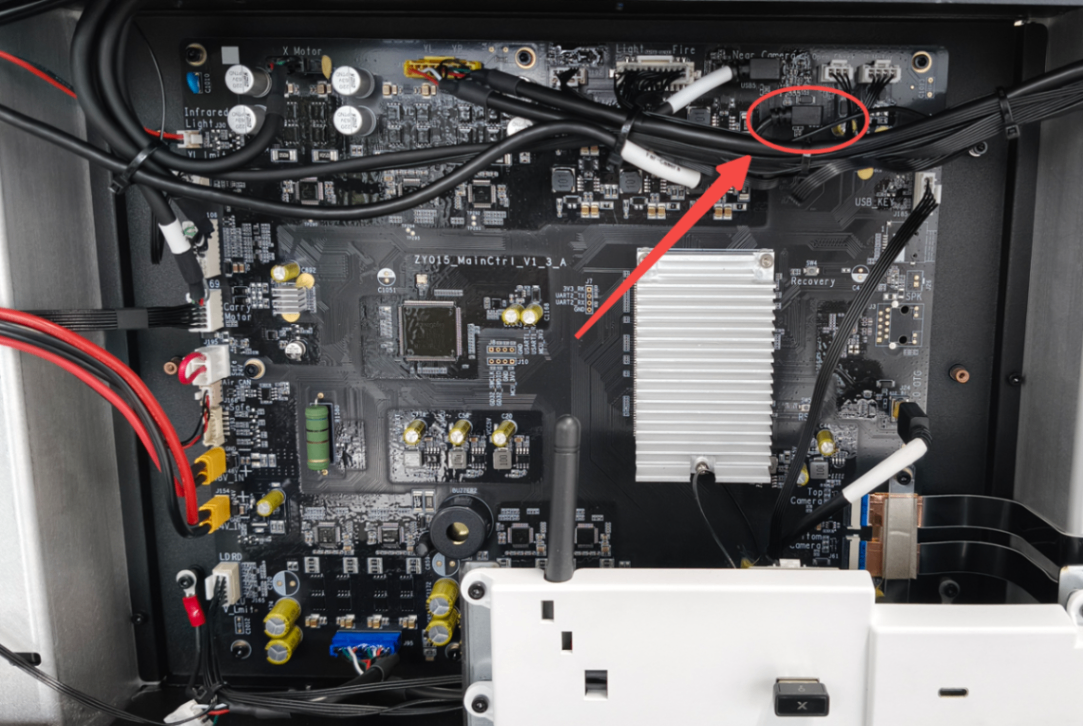

¶ 步骤3：检查主控板上的连接器
注意： 连接器上可能涂有软性胶体。如果连接器插得过紧，可先轻轻刮除胶体，再进行插拔操作。

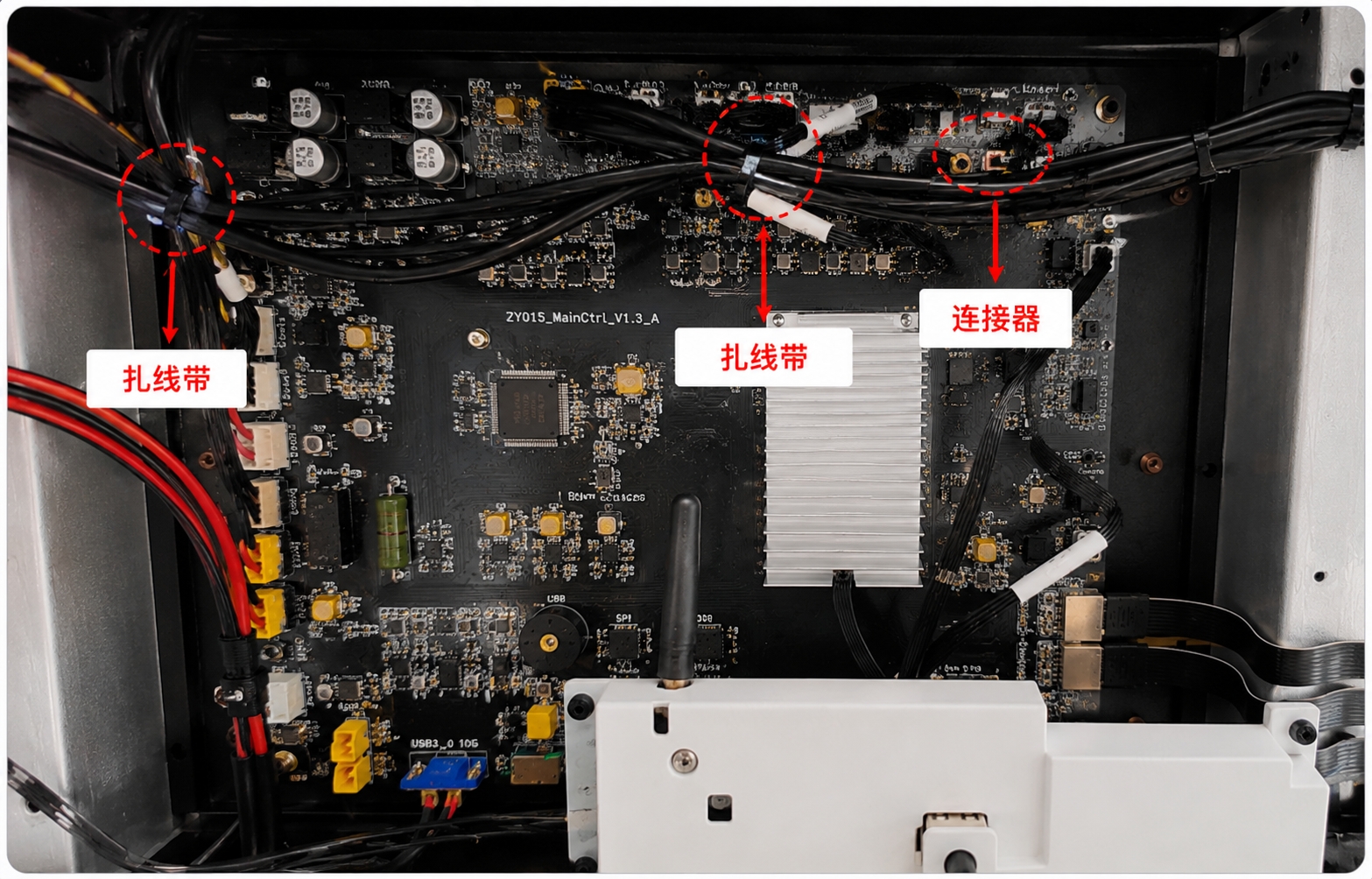

剪断连接线上的两根扎带，然后重新插拔连接器。
如果仍然无法拍摄图像，请继续检查其他可能原因。
¶ 步骤4：检查摄像头模组上的连接器
注意： 连接器上可能涂有软性胶体。如果连接器插得过紧，可先轻轻刮除胶体，再进行插拔操作。
- 断开设备电源。
- 按照视频教程拆卸摄像头支架。
3. 按照图示重新插拔摄像头连接器。
4. 重启设备。
- 如果摄像头恢复正常工作，可以在连接器下方垫入厚度约 6.2 mm 的绝缘材料（如泡棉或橡胶），以减轻 Type-C 连接器接触不良的问题。
- 如果摄像头仍无法正常工作，请继续检查其他可能原因。
¶ 5. 检查摄像头连接线
检查摄像头连接线是否存在破损、断裂、挤压或磨损等情况。
请重点检查连接线的易损区域（如下图所示）。
- 如果连接线已损坏，请更换新的连接线。
- 如果连接线没有明显损坏，请继续检查其他可能原因。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，请联系xTool 客户服务。
为了及时解决问题，请提供以下详细信息：
- 问题描述： 观察到的问题的详细说明。
- 视频证据： 在适用的情况下，附上演示问题的视频。
- 设备信息：按照步骤查找序列号并导出工作日志。
- 已执行的故障排除： 已尝试的任何故障排除步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要
