¶ xTool P3 雕刻双线/重影故障排查
¶ 问题描述

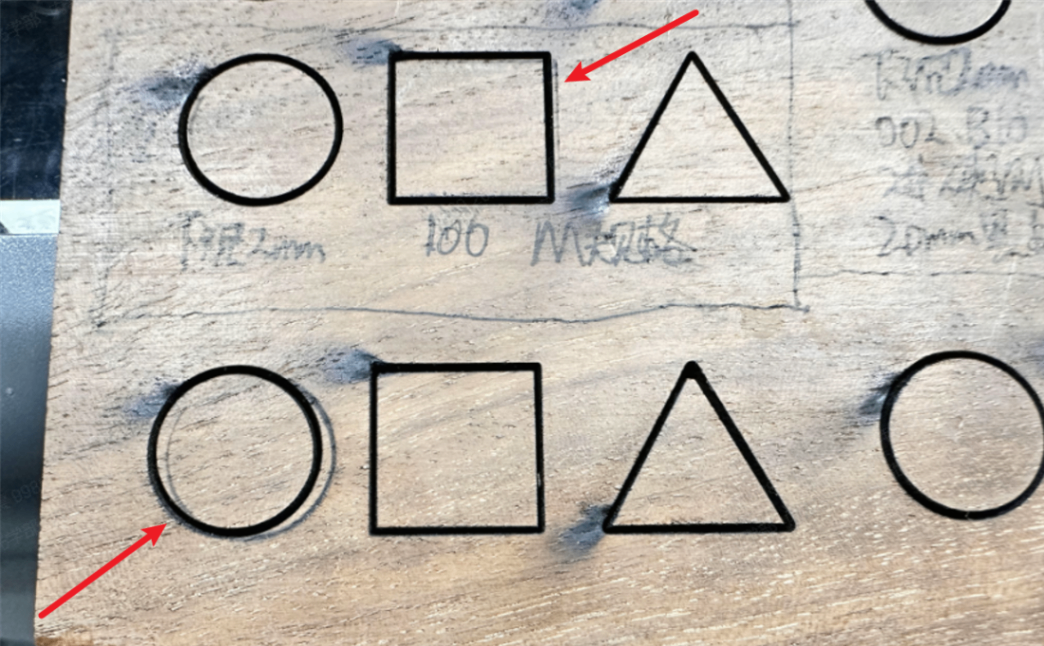

- 使用激光雕刻或切割时，加工图案旁边出现双线。
- 使用填充雕刻模式时，可能出现重影（鬼影）效果。
¶ 可能原因
- 光路倾斜
- 激光反射镜问题
- 激光镜片问题
- 喷气嘴脏污
- 激光管故障
- 激光模组垂直度不足
- X 轴传动故障
¶ 初步测试
如果在使用任何激光模组加工文件时出现此问题，通常由以下原因之一引起：
- 光路未对准（仅 CO₂ 激光模组）
- X 轴传动/机械驱动问题（适用于 CO₂ 激光模组和 5W 红外激光模组）
- 5W 红外激光模组故障（仅 5W 红外激光模组）
您可执行以下测试快速定位问题原因，然后继续对应的故障排查步骤。
¶ Test 1：检查 X 轴传动系统（适用于 CO₂ 激光模组和 5W 红外激光模组）

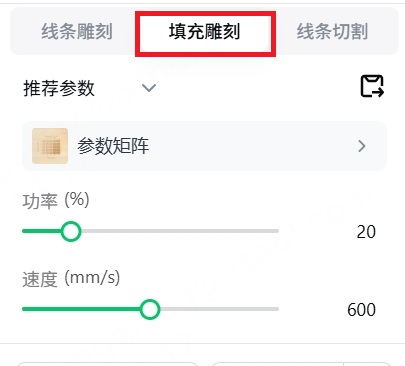

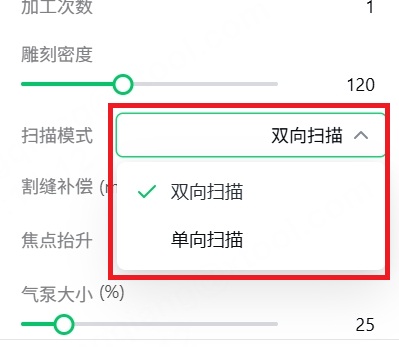

分别执行双向雕刻和单向雕刻。
- 如果单向模式下雕刻结果正常，且双线/重影问题仅出现在双向模式，说明 X 轴传动系统存在问题。请继续 X 轴传动系统故障排查。
- 如果单向模式下也出现双线/重影问题：
- 对于 CO₂ 激光型号，问题可能由光路引起。请继续 Test 2。
- 对于 5W 红外激光模组，问题可能由激光模组本身引起。请排查 5W 红外激光模组。
¶ Test 2：检查光路（仅 CO₂ 激光模组）
分别在使用喷气嘴和未使用喷气嘴的情况下执行相同的雕刻任务。
- 如果双线/重影问题仅在安装喷气嘴时出现，说明 Z 轴光路异常。激光束可能正撞击喷气嘴，导致光束散射并产生分光效果。请排查 Z 轴光路。
- 如果拆下喷气嘴后双线/重影问题仍然存在，则问题可能由激光模组或光学镜片引起。请继续排查激光模组和光学镜片。
¶ 故障排查步骤
¶ 1. 解决 Z 轴光路问题
适用于安装喷气嘴进行 CO₂ 激光加工的场景。
¶ 1.1 检查喷气嘴
检查喷气嘴是否脏污。如有脏污，请清洁后重新安装。
¶ 1.2 检查光路

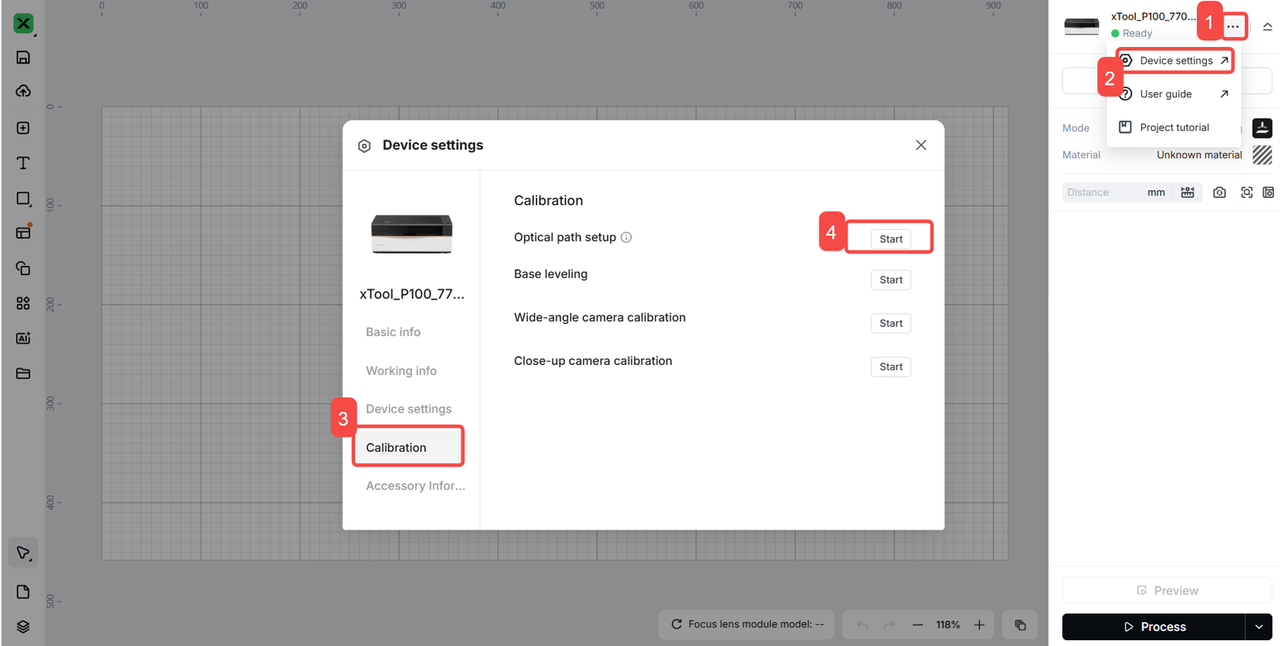

前往设备设置 > 校准 > 开始，对光路进行校准。如光路倾斜，请重新校准。

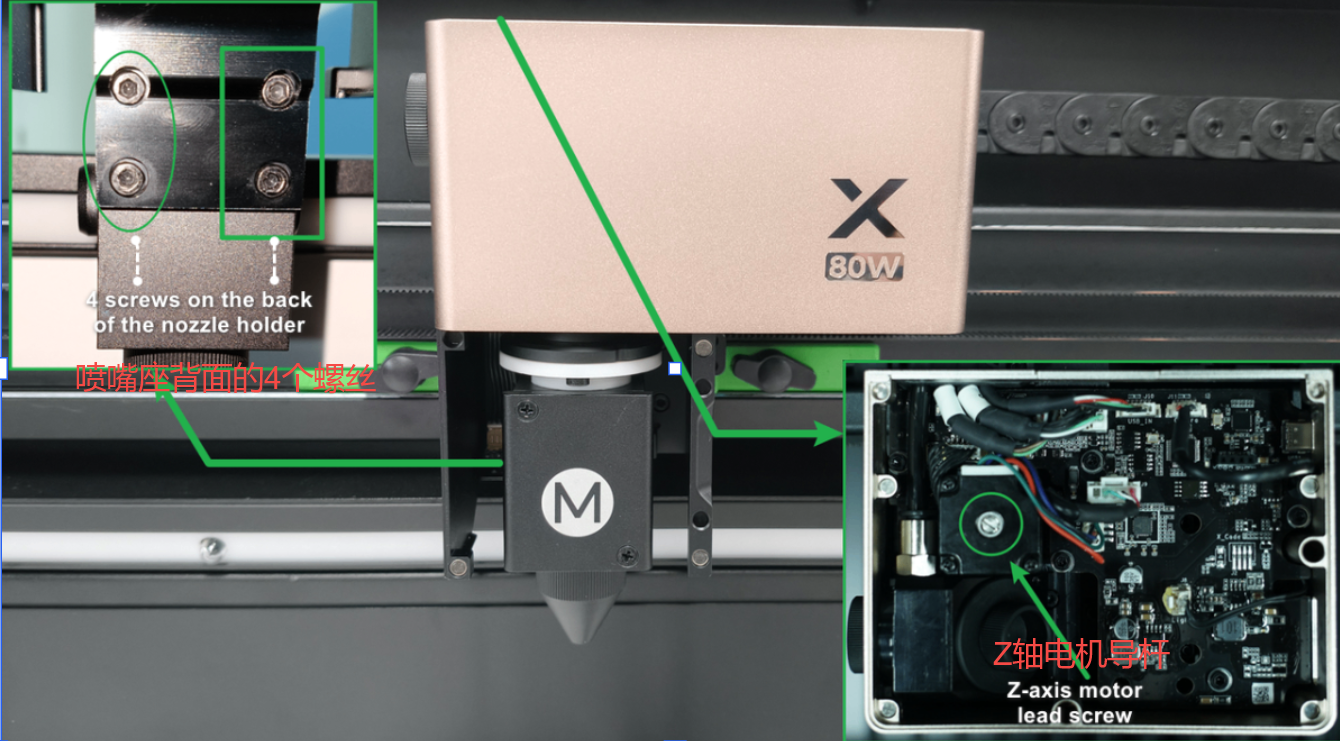

¶ 1.3 调整 Z 轴垂直度
如果在校准光路后问题仍然存在，请参考 以下文章 调整激光头 Z 轴的垂直度。
¶ 2. 解决激光模组或镜片问题
适用于不安装喷气嘴进行 CO₂ 激光加工时出现本问题的场景。

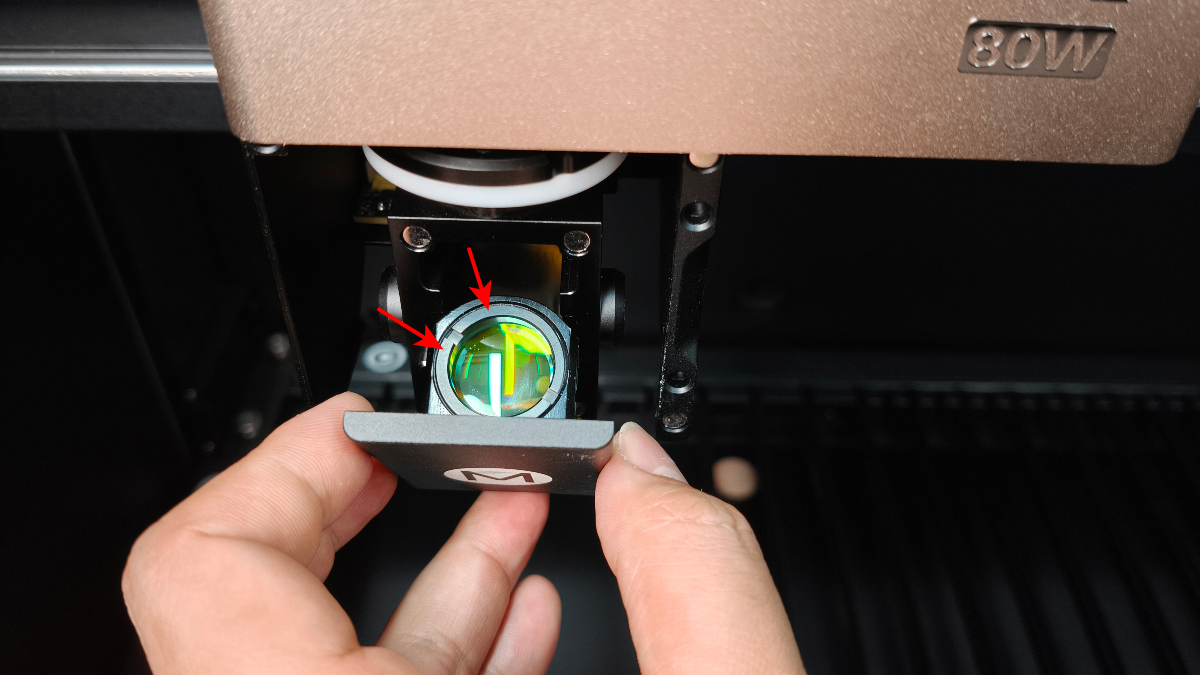

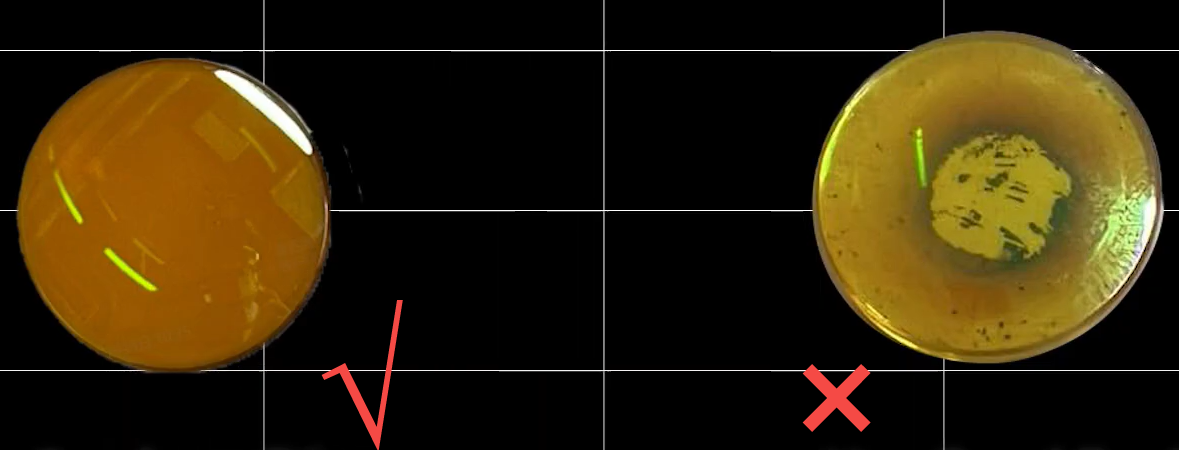

¶ 2.1 检查聚焦镜

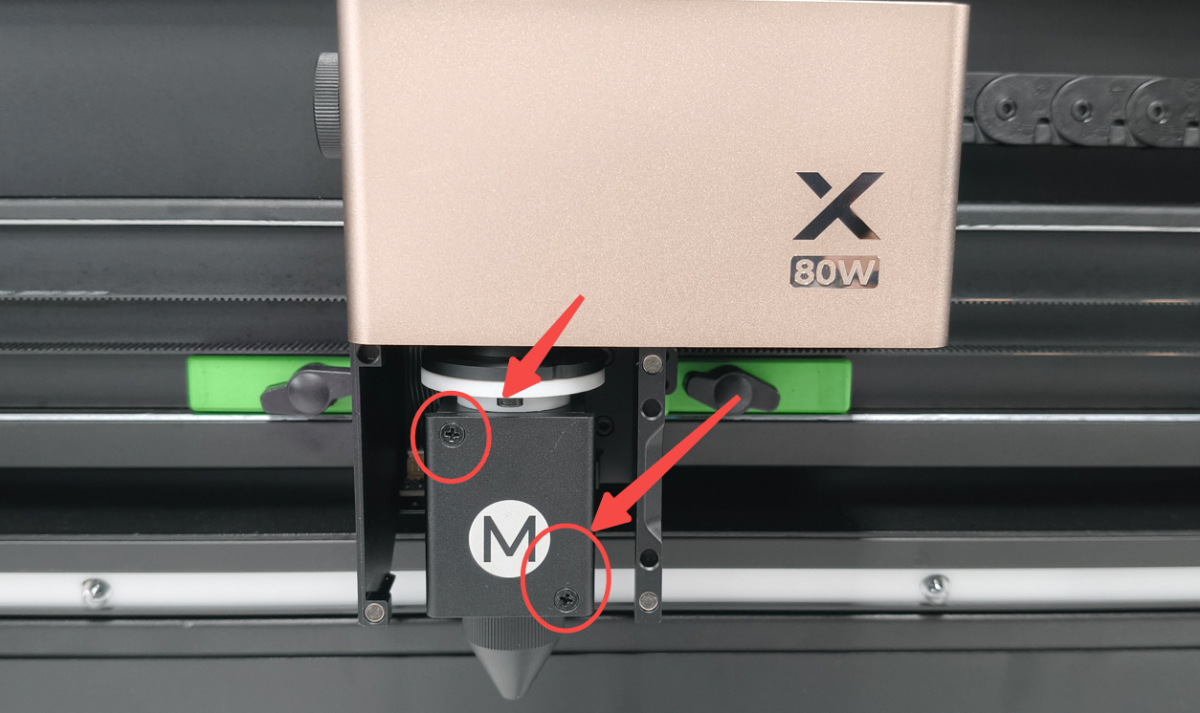

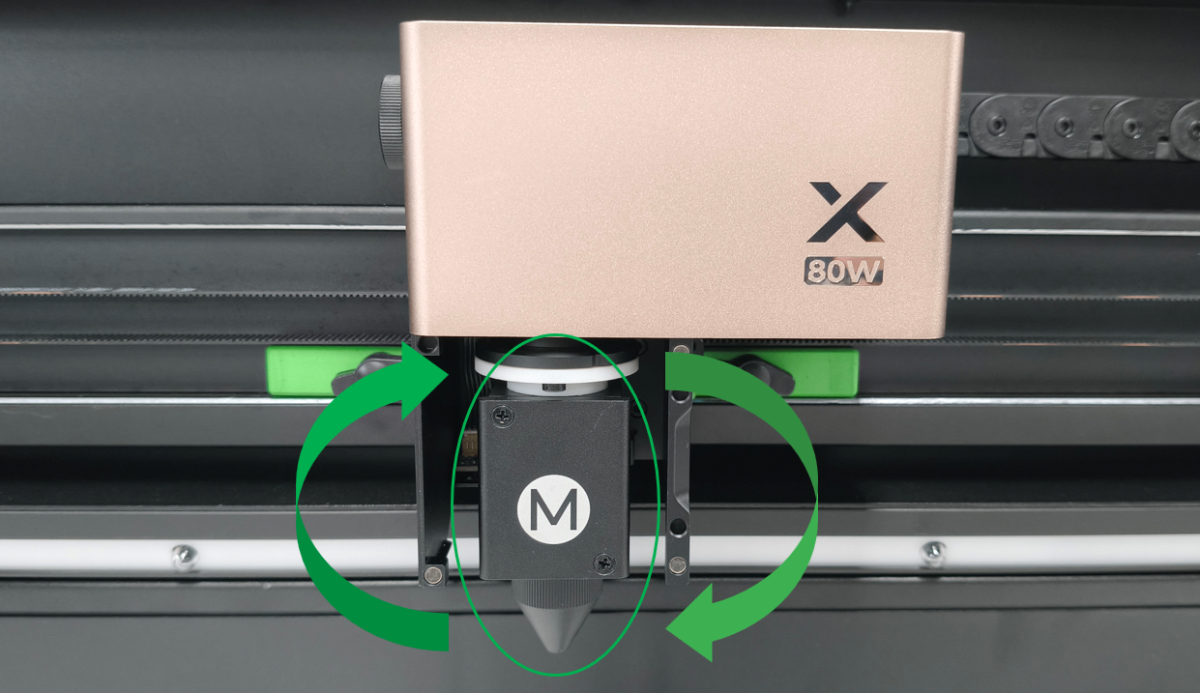

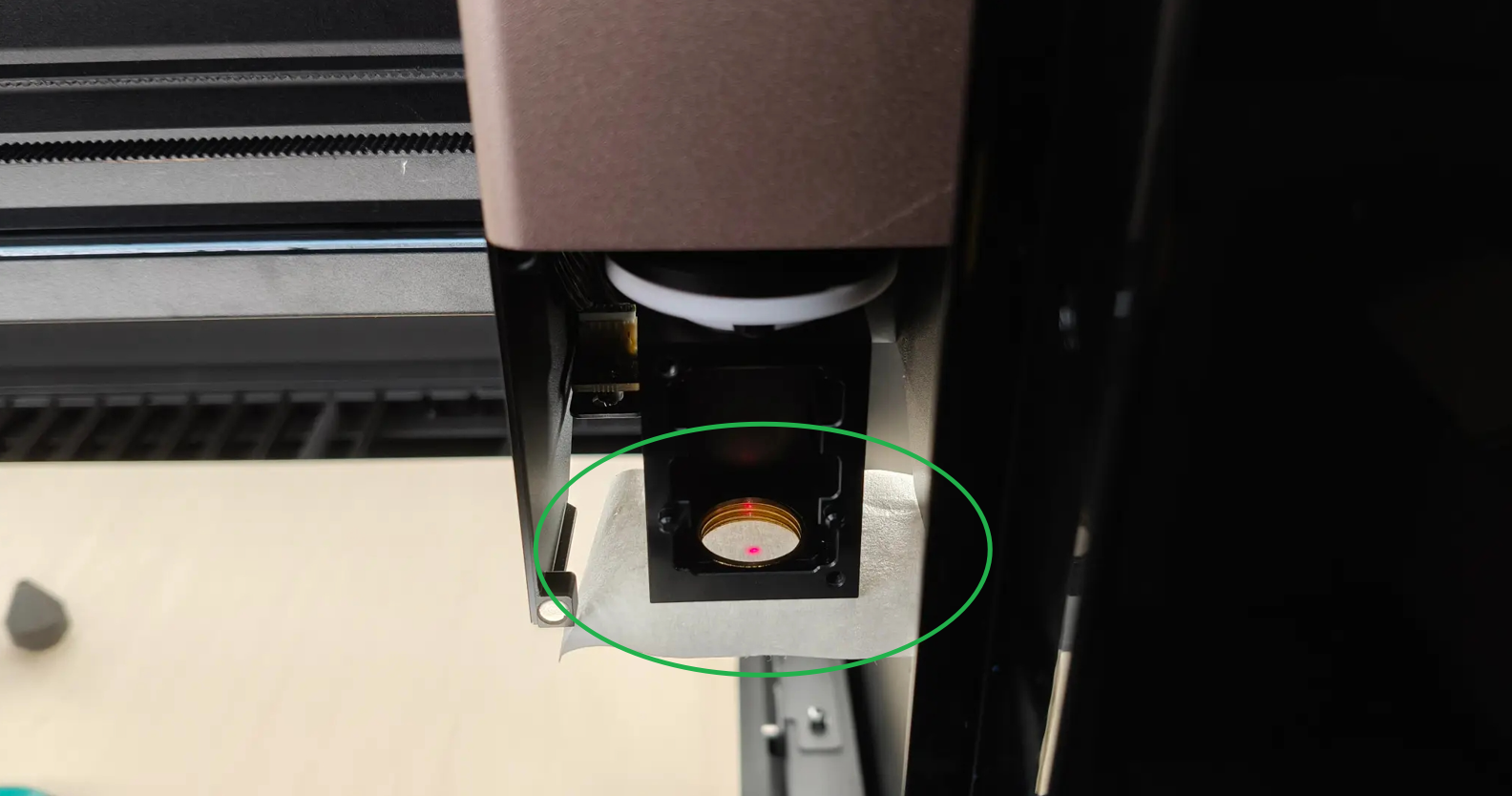

- 取下喷气嘴和聚焦镜座，然后在喷气嘴安装区域放一块美纹纸胶带。
- 进入光路校准，分别在安装聚焦镜和未安装聚焦镜的情况下进行激光脉冲测试。
- 观察双点问题是否仅在安装聚焦镜时出现。
- 如果双点问题仅在安装聚焦镜时出现，请更换聚焦镜。
- 如果问题与是否安装聚焦镜无关，请继续排查其他可能原因。

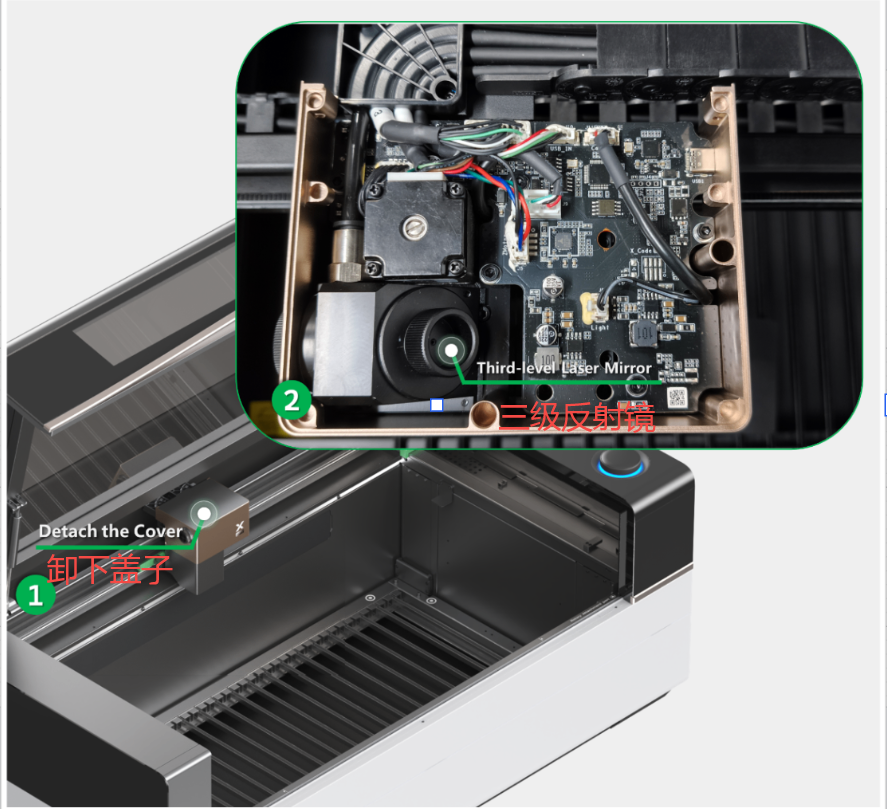

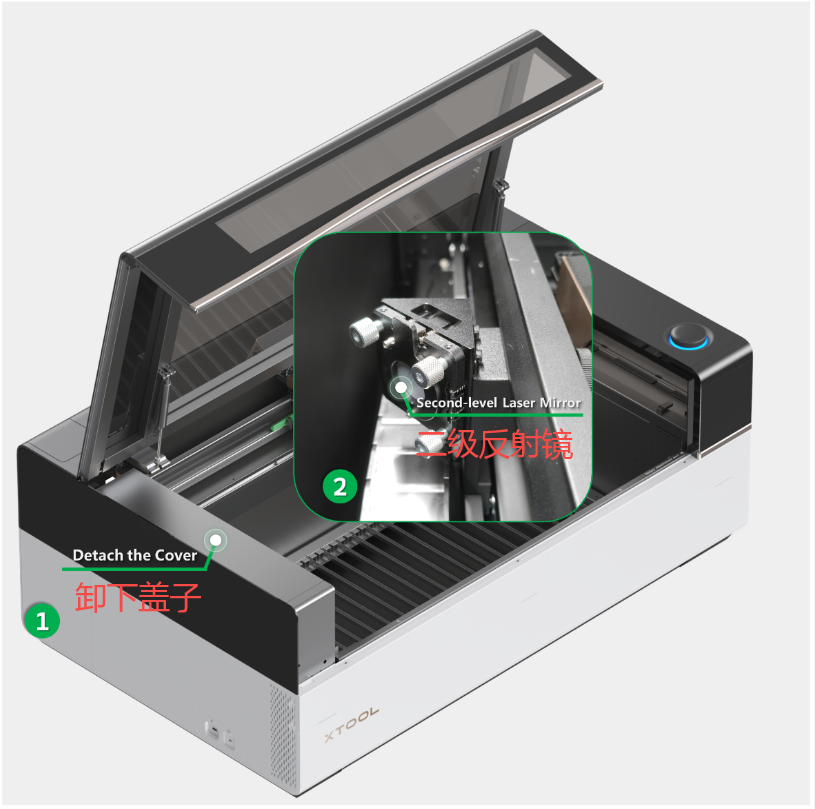

¶ 2.2 检查不同类型的激光反射镜

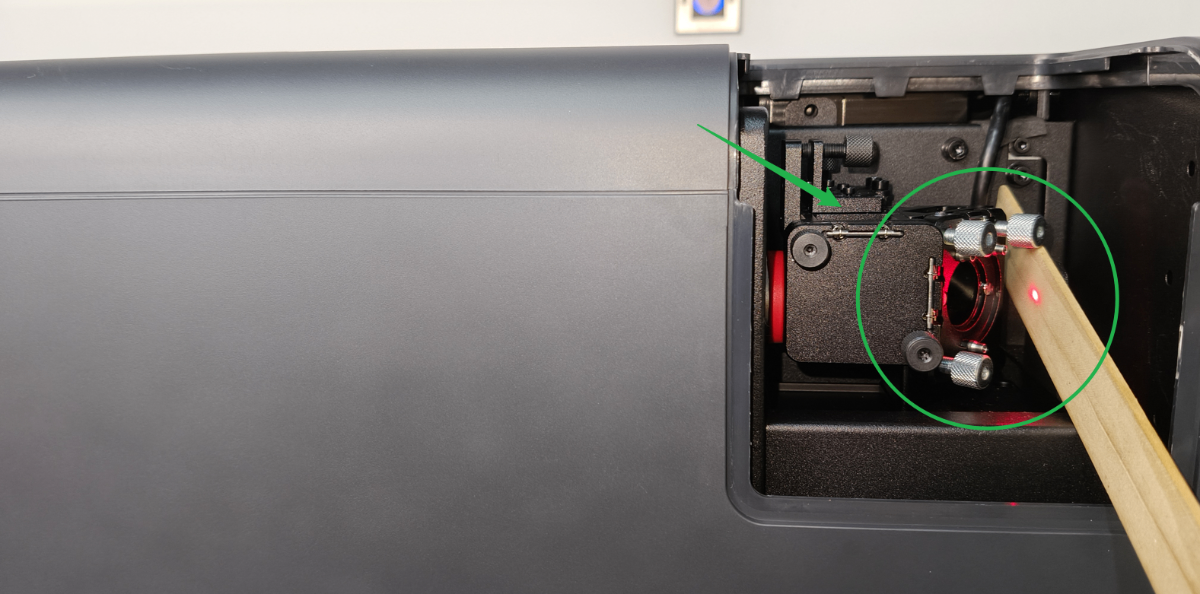

清洁不同类型的激光反射镜并重新安装，避免松动。参考视频教程。
¶ 2.3 测试激光管

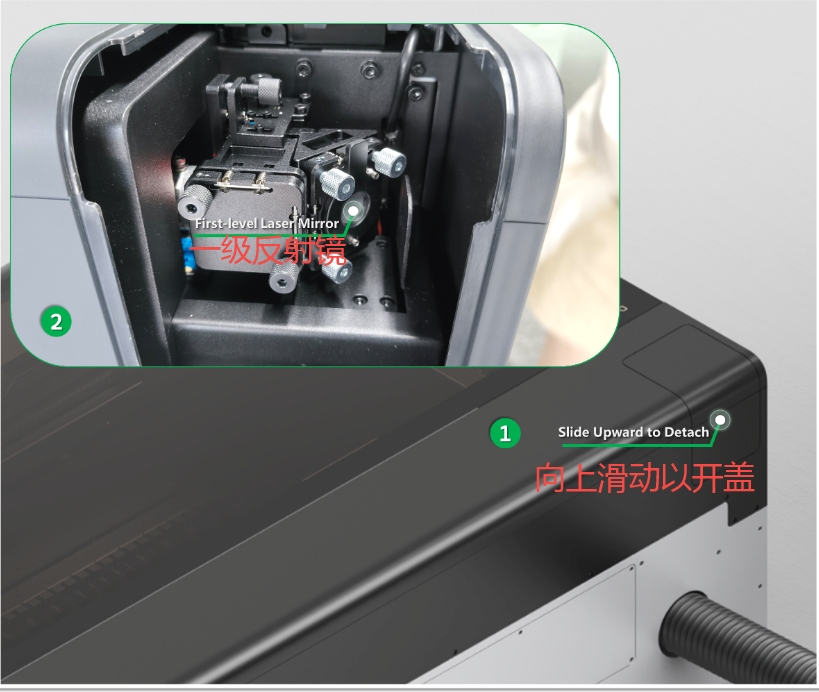

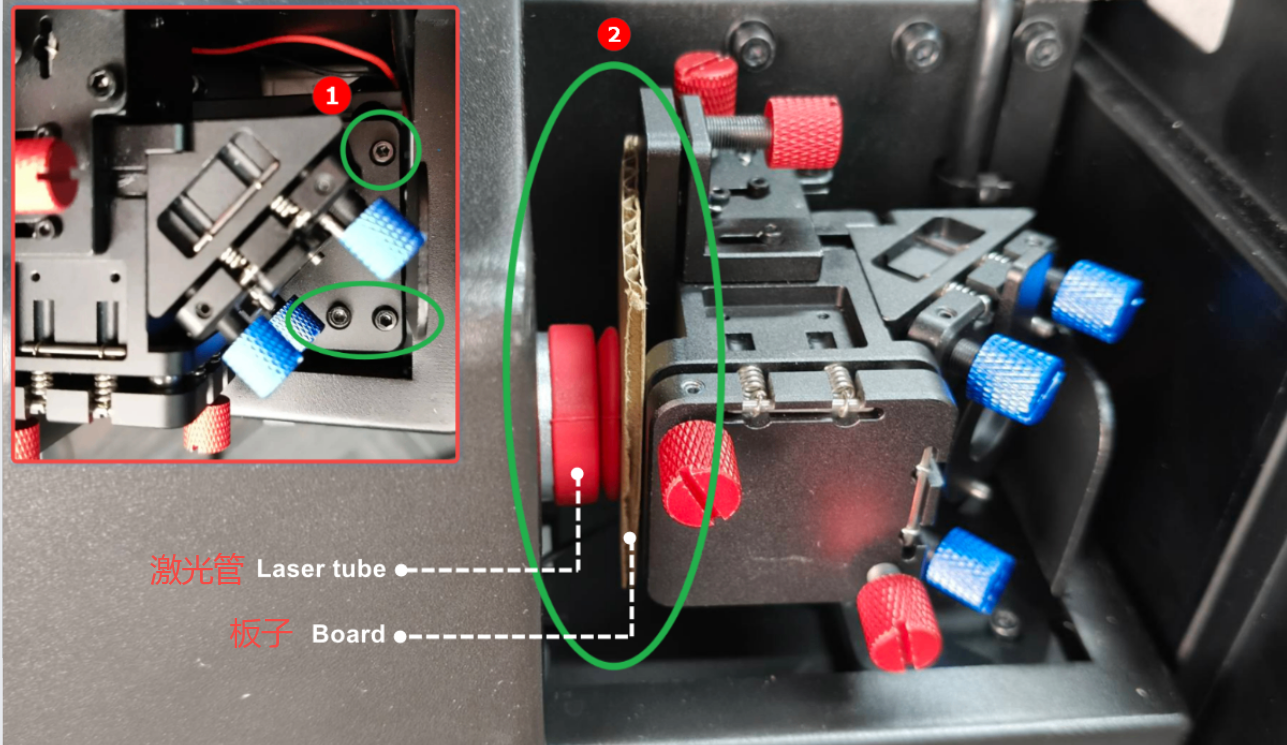

- 取下第一反射镜（如图所示）。
- 在第一反射镜位置放置一块木板。
- 进入光路校准，进行激光脉冲测试。
- 观察木板表面激光光斑的形状。
- 如果观察到双点，请更换激光管。
- 如果观察到单点，请继续排查其他可能原因。
¶ 3. 解决 X 轴传动问题
适用于双线/重影问题仅在双向雕刻时出现的场景。
¶ 3.1 检查 X 轴皮带张力

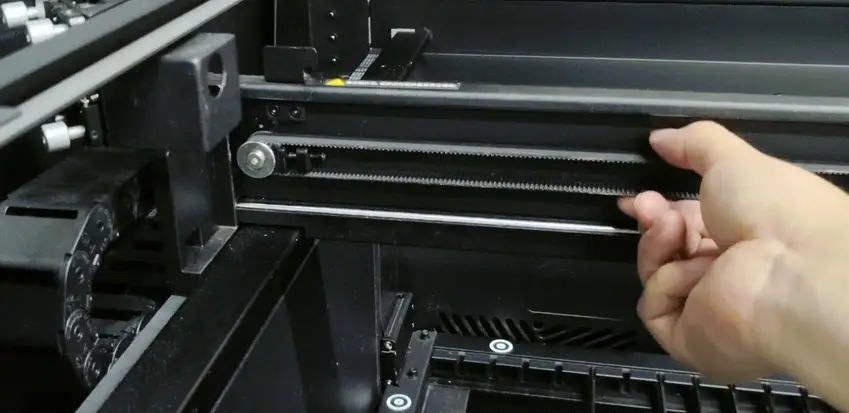

用两根手指轻捏 X 轴皮带。正常张力下，皮带应能在轻按手指压力下被捏到一起（张力约为 40–45 N）。
- 如果感觉皮带松弛，请按 YouTube 视频（6:14 起）中演示的步骤调整皮带张力。
- 如果皮带张力在正常范围内，请继续排查其他可能原因。
¶ 3.2 检查 X 轴电机
关闭设备电源。然后参考教程视频，检查 X 轴电机是否有异常。
- 如果电机存在缺陷，例如齿轮损坏或用手转动时阻力异常，请更换电机。
- 如果未发现明显异常，请断开并重新连接电机线缆，然后重启设备再行测试。
¶ 4. 解决 5W 红外模组问题
适用于使用 5W 红外激光模组进行单向雕刻时仍出现双线/重影问题的场景。
¶ 4.1 调整雕刻速度
使用 5W 红外模组时，xTool P3 Z 轴组件的重量较大。在某些雕刻速度下，设备可能产生共振，导致雕刻输出出现重影效果。在大多数情况下，只需微调雕刻速度即可消除此问题。
以 20 mm/s 为增量增大或减小雕刻速度，并进行测试雕刻，以确定问题是否消失。
- 如果问题消失，请在调整后的速度下继续加工。
- 如果问题仍然存在，请继续排查其他可能原因。
¶ 4.2 检查镜片
- 取下 5W 红外模组。

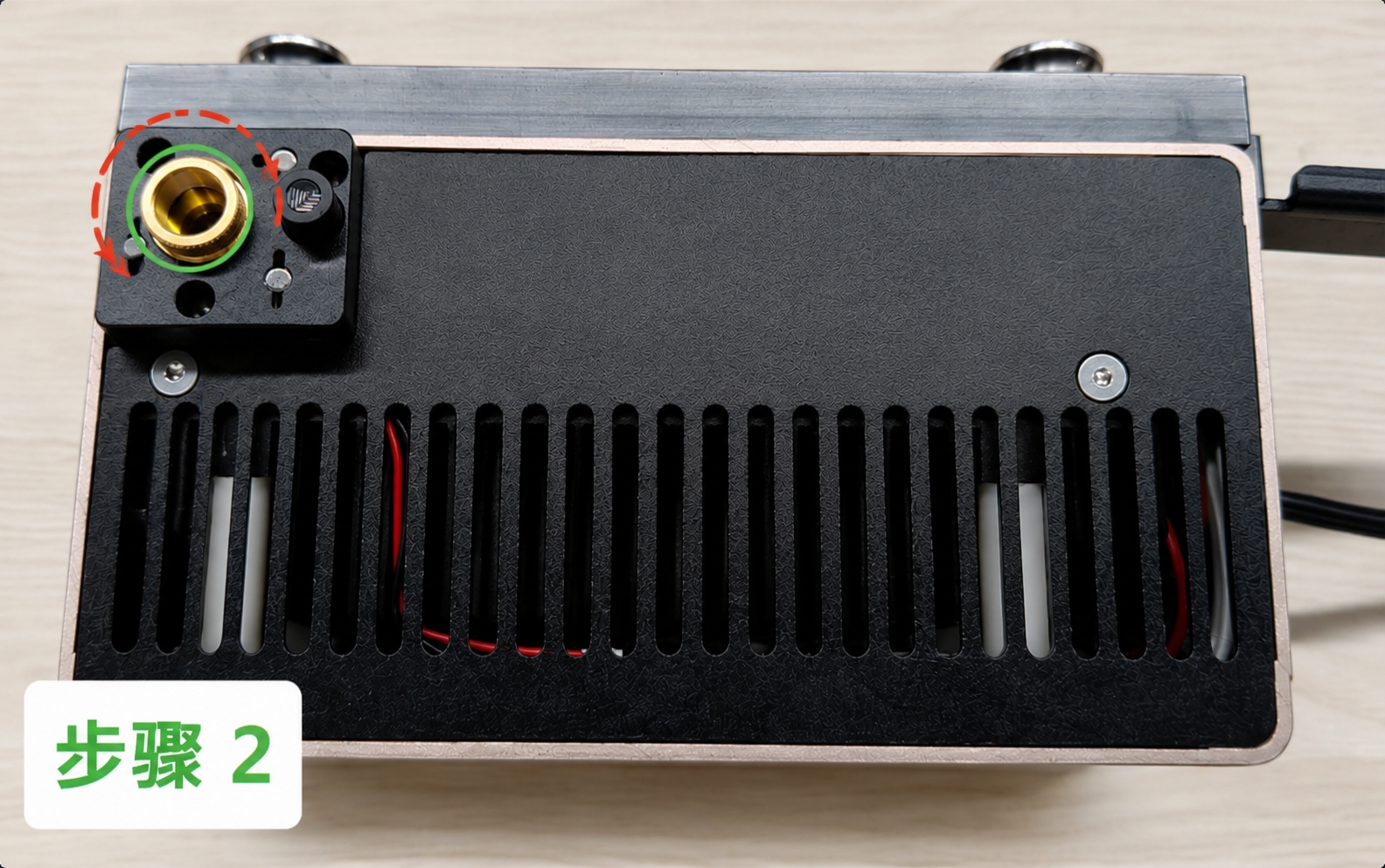

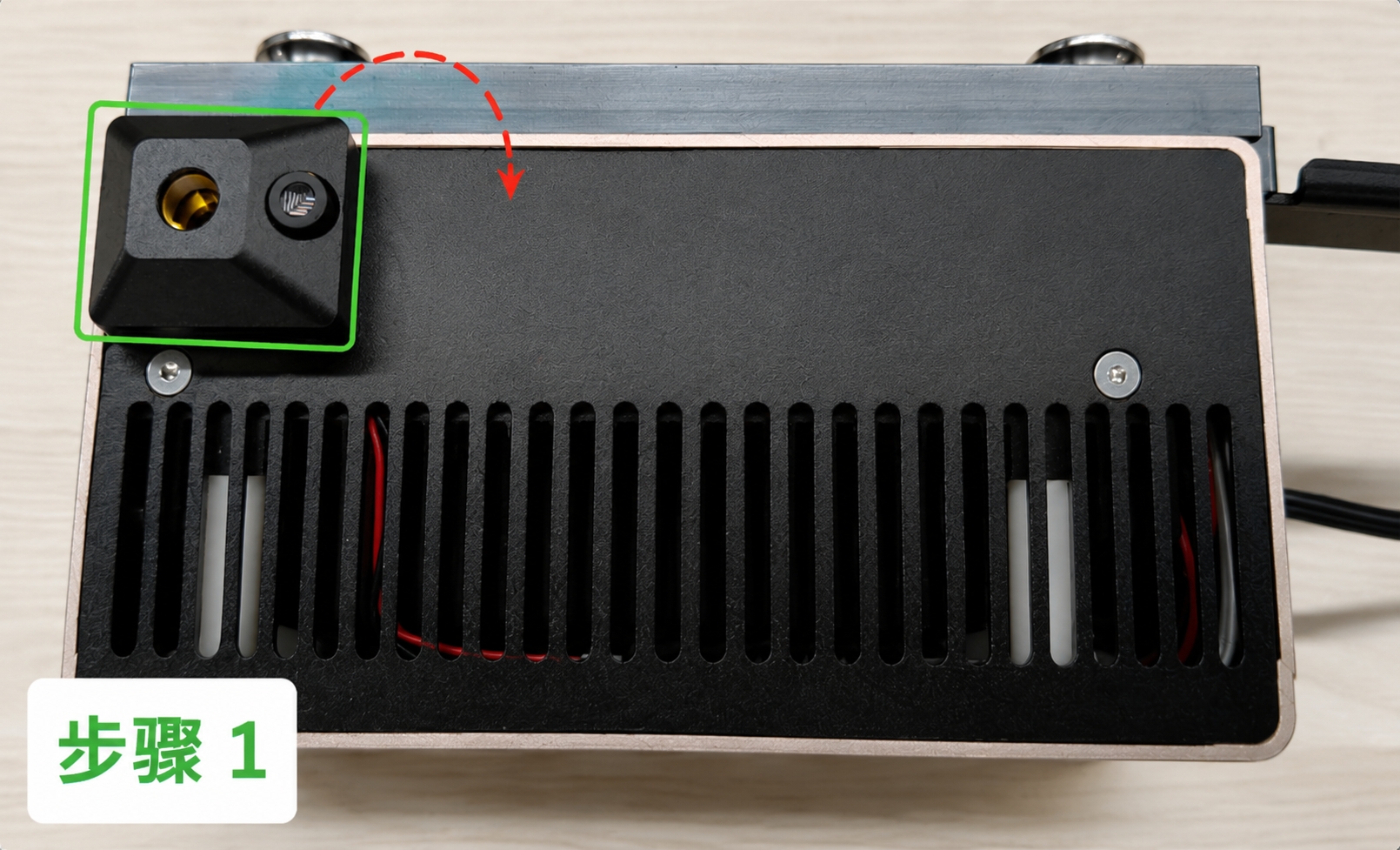

- 取下磁吸式保护盖。
- 逆时针旋转保护镜片将其取下。

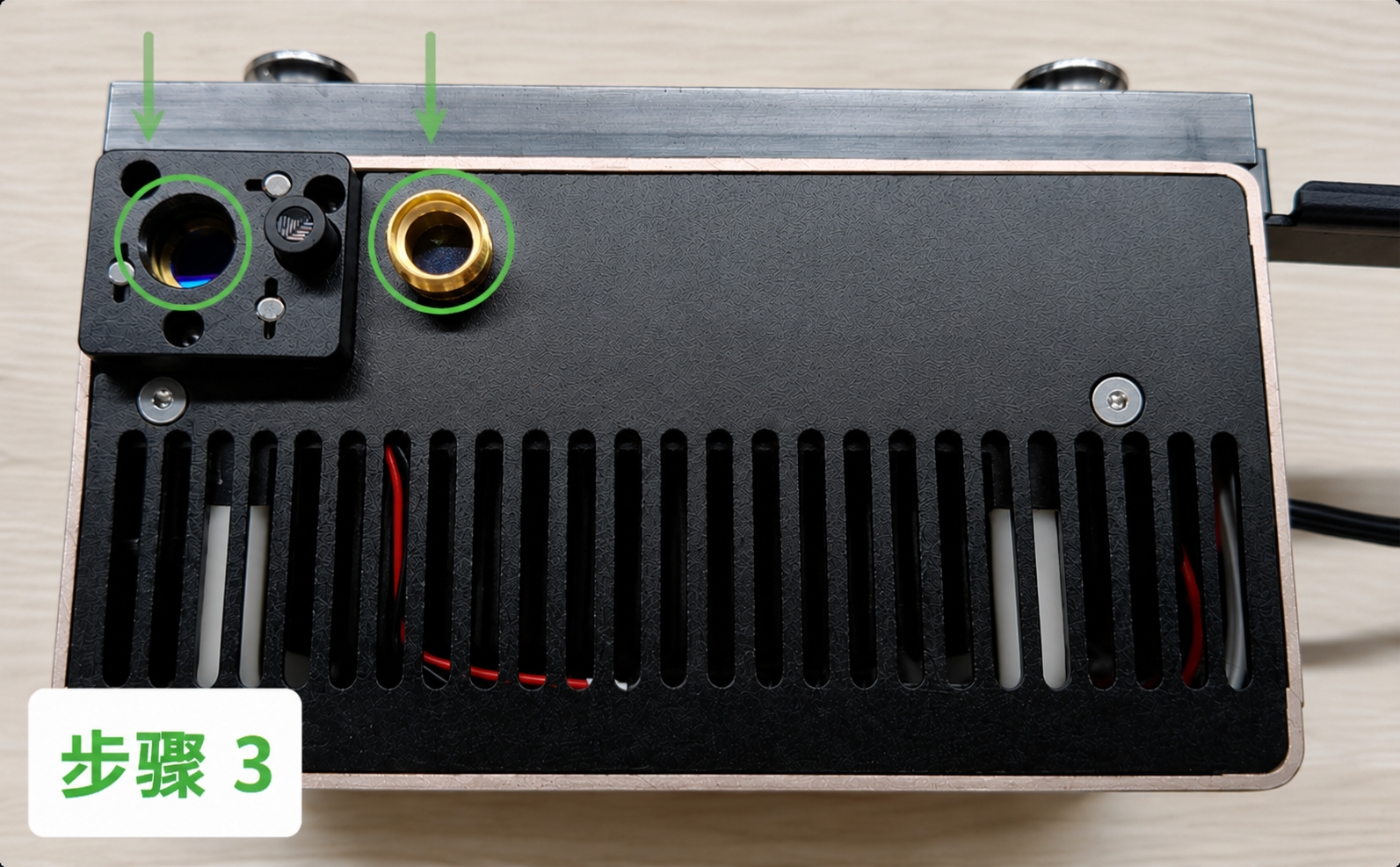

- 检查内部镜片（左侧，不可拆卸）和保护镜片（右侧）。

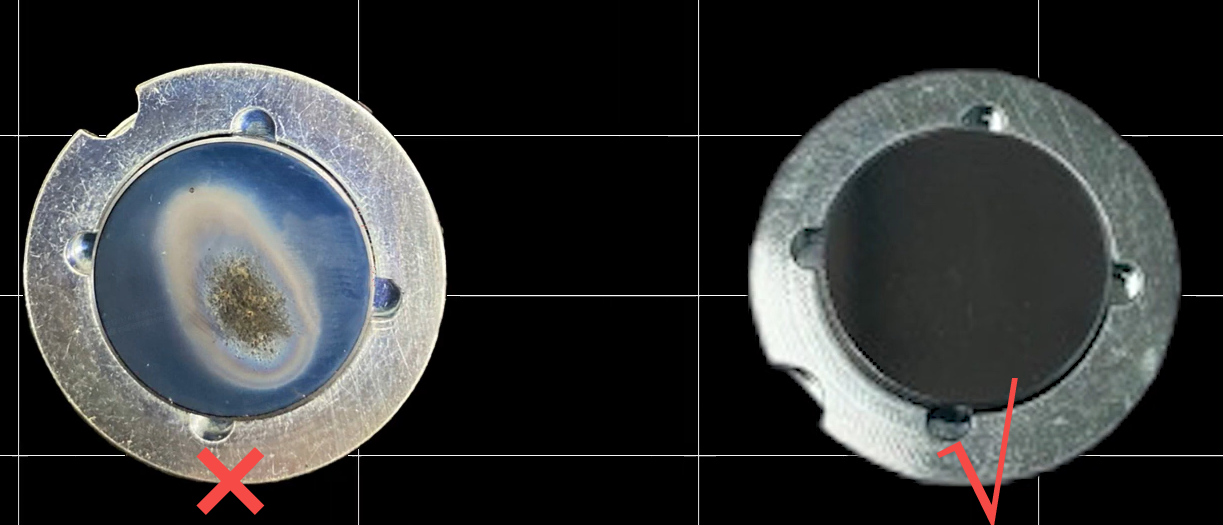

- 如果任一镜片明显脏污，请用蘸有少量酒精的无尘布轻轻擦拭。
- 如果任一镜片有裂纹或损坏，请联系 xTool 售后团队并提供照片以更换镜片。
¶ 如果问题仍然存在
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持团队。xTool 客服的标准响应时间为一个工作日。
为快速解决问题，请提供以下详细信息：
- 问题描述：对观察到的现象做出详细说明。
- 视频证据：在适用的情况下，附上展示问题的视频。

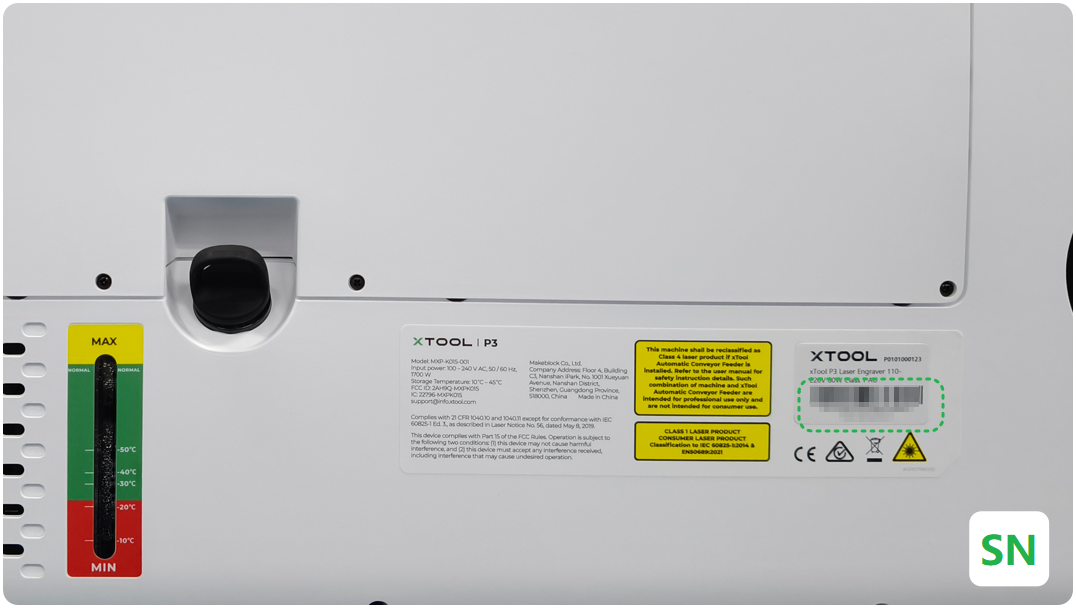

- 设备信息：按照步骤查找 SN 并导出工作日志。
- 已执行的排查：您已尝试的故障排查步骤及结果。
这些信息对 xTool 技术支持工程师及时提供帮助至关重要。
