¶ xTool P3 切割不完整或失败故障排查
¶ 问题描述

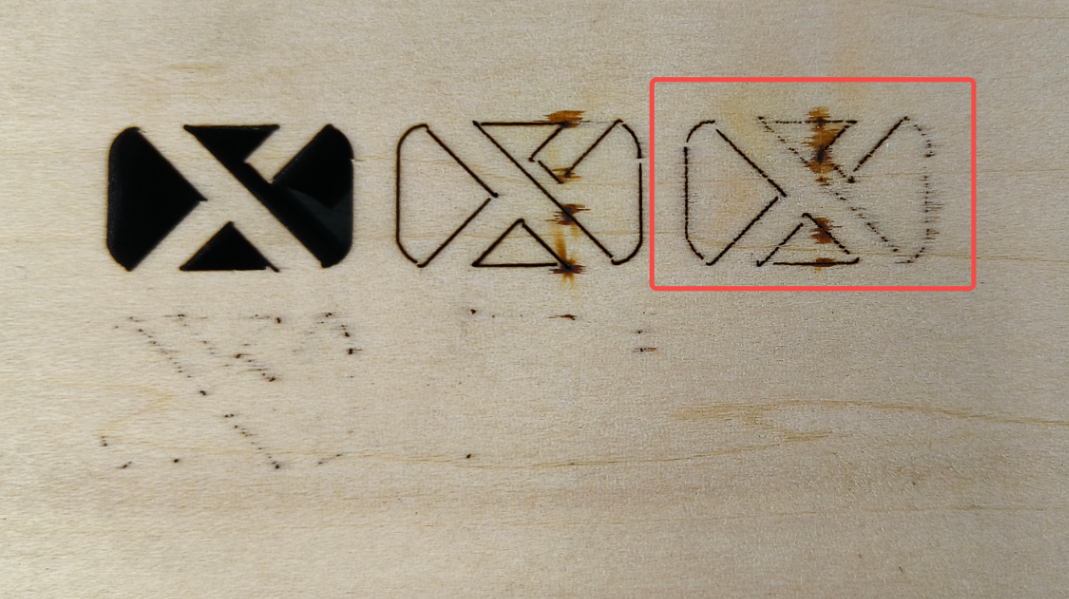

当出现以下情况时，即视为发生本故障：
- 使用 xTool 官方推荐参数无法切透材料。
- 之前可正常切透的材料，使用相同参数后无法切透。
请按下列顺序进行故障排查。
¶ 可能原因
- 加工参数不当
- 材料放置位置不当
- 光路偏移
- 光学镜片异常
- 激光管功率衰减
- 加工面不平整
- 气泵气流不足
- 激光管故障或损坏
¶ 故障排查步骤
¶ 1. 检查加工参数

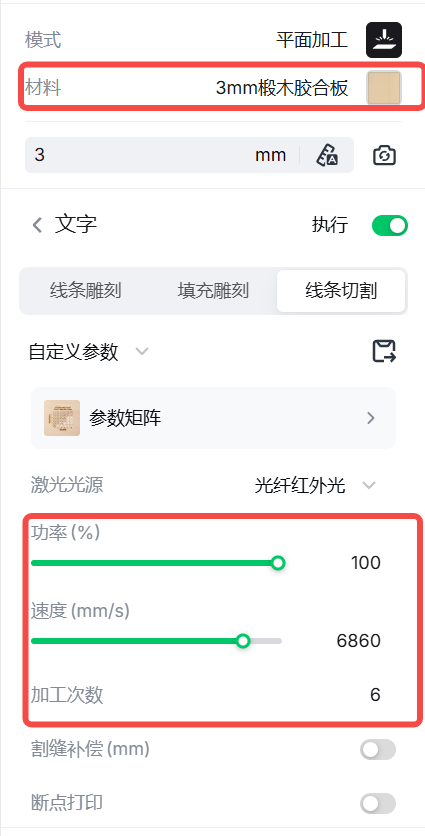

参数校验：
- xTool 官方材料：请确认加工参数与当前材料类型匹配。

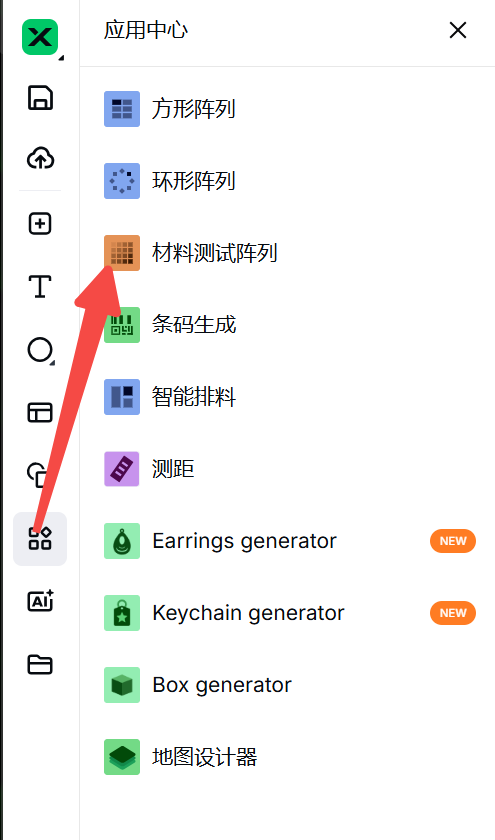

- 非 xTool 材料：使用"材料测试阵列"功能获取最佳参数。
- 如果参数合适，请继续下一步。
如果仅在传送带模式下无法切透，请适当增大功率或降低切割速度。这是因为传送带模式下电机传动速率与升降平台模式不同。
¶ 2. 检查材料放置位置

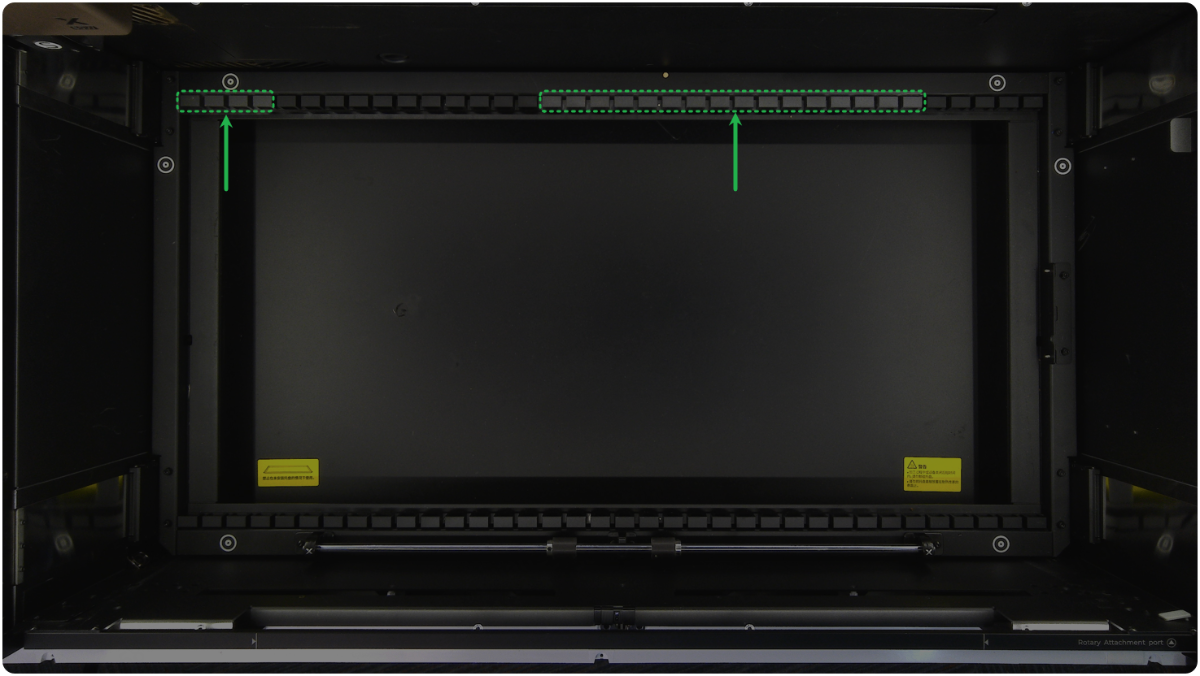

原点与右侧板条槽（如图所示）是距离校准的基准点，请勿用材料覆盖它们，否则可能导致失焦。
¶ 3. 检查激光镜
⚠️ 安全第一：执行本步骤前请关闭设备电源。
依次检查三个激光镜是否有氧化、污垢或其他异常情况。激光镜的拆卸与清洁方法，请参见教程。

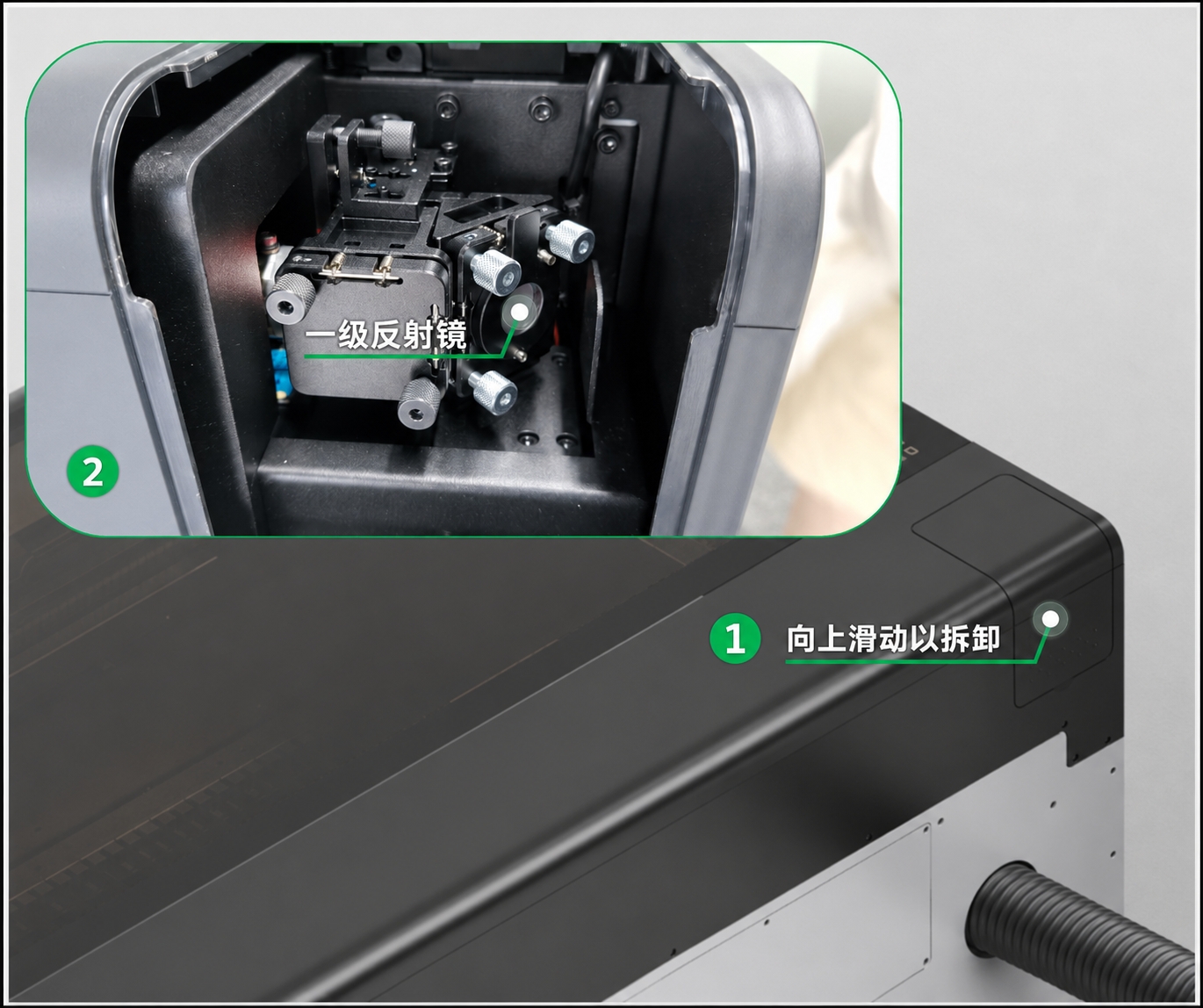

一级激光镜

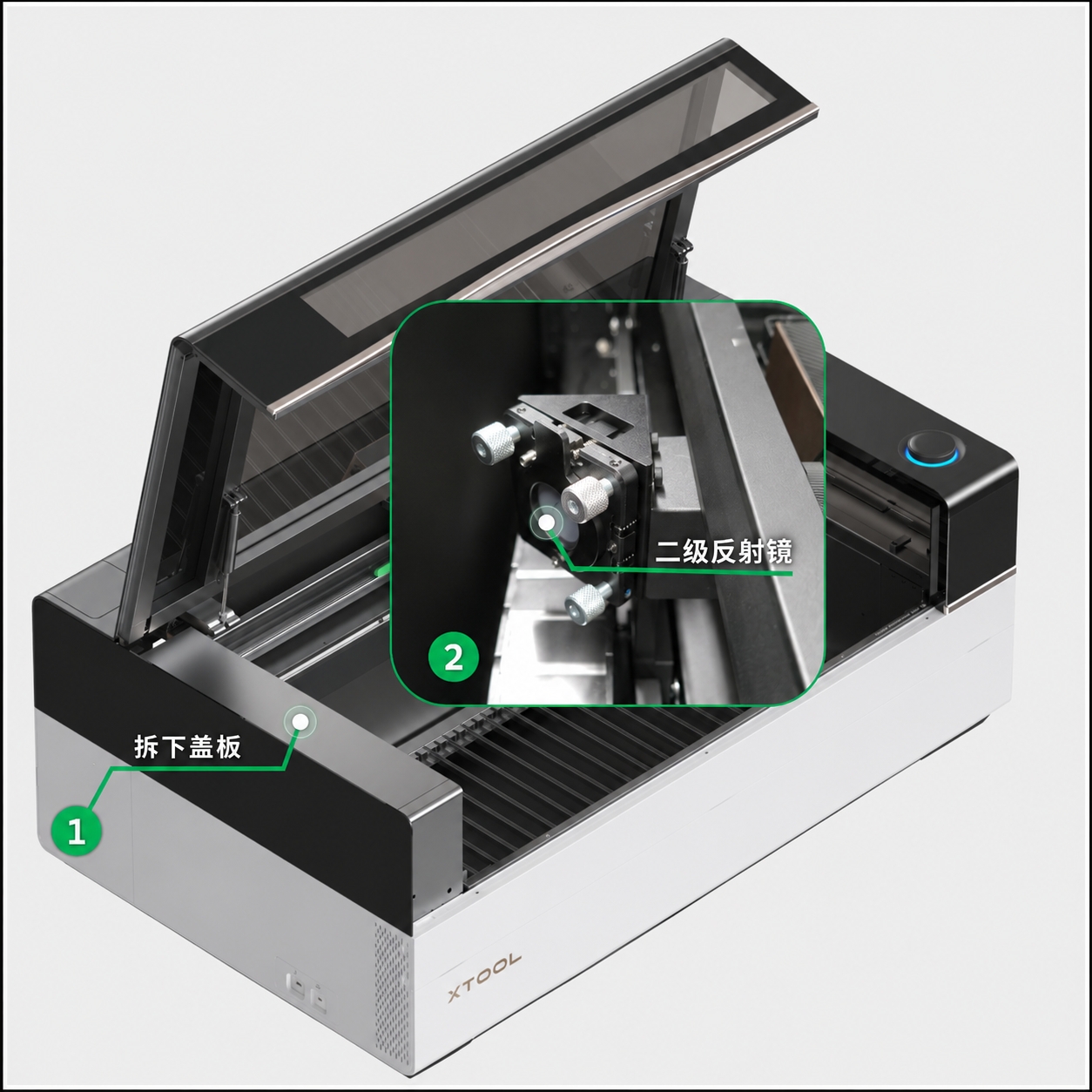

二级激光镜

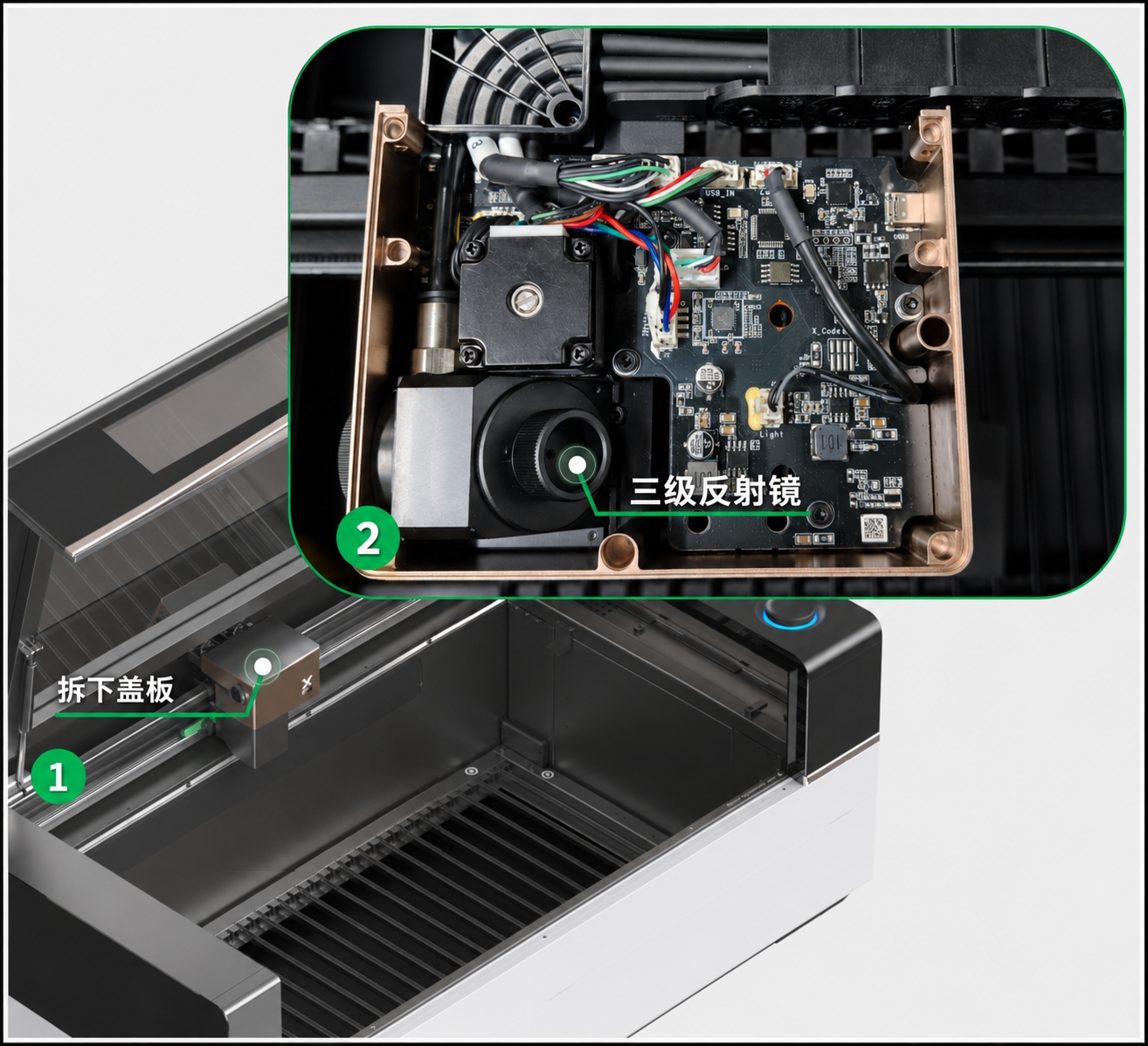

三级激光镜

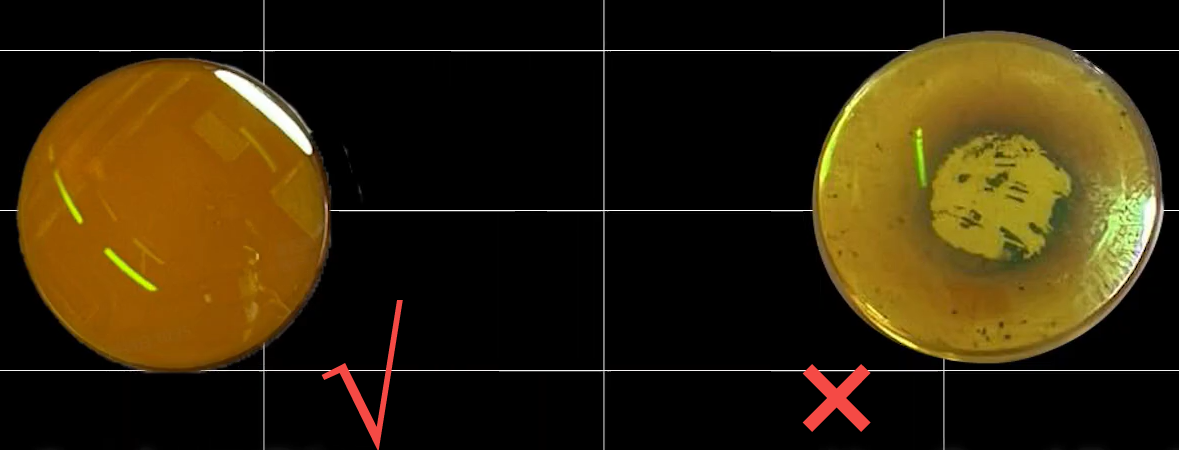

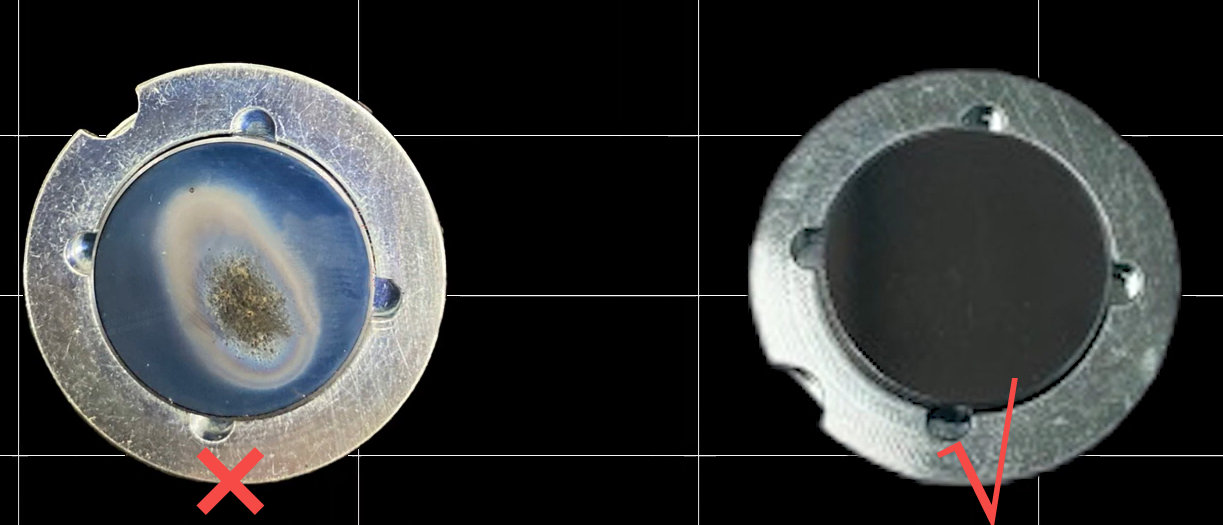

- 如果激光镜脏污，请按教程清洁。
- 如果激光镜严重氧化，请更换新激光镜。

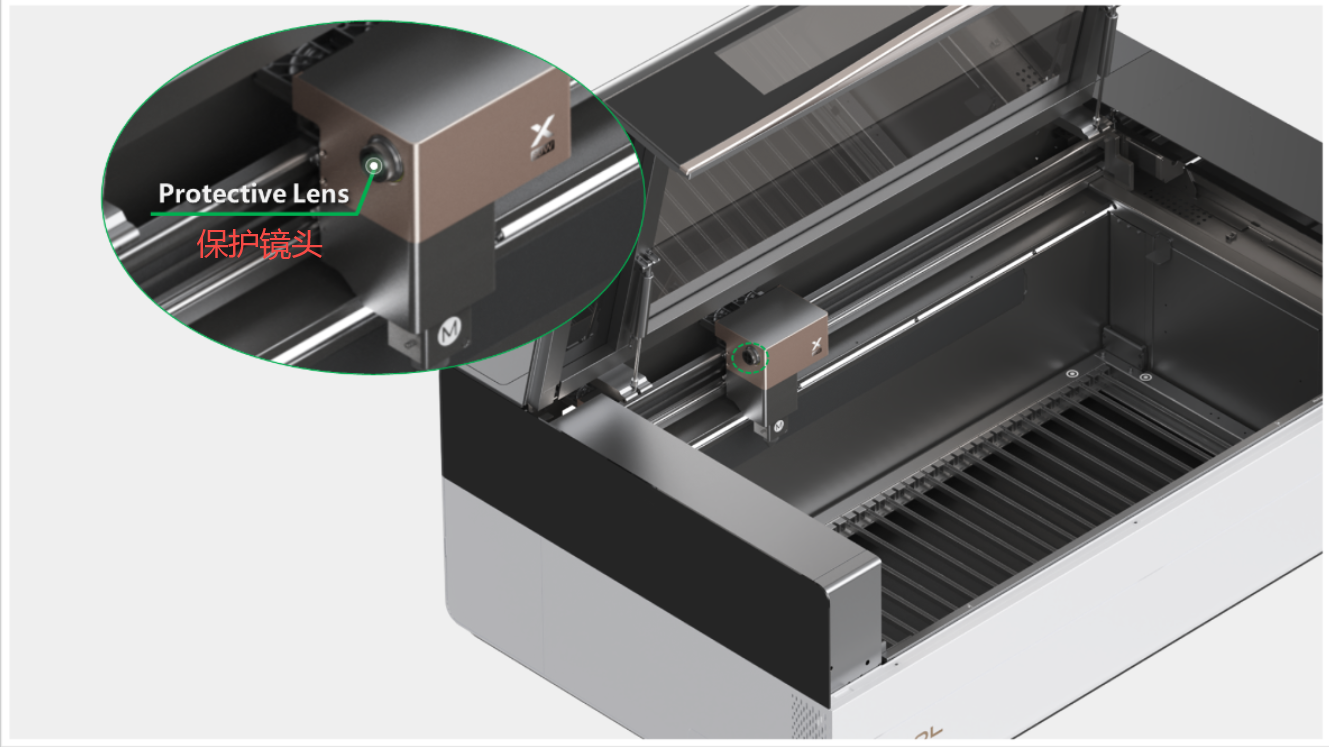

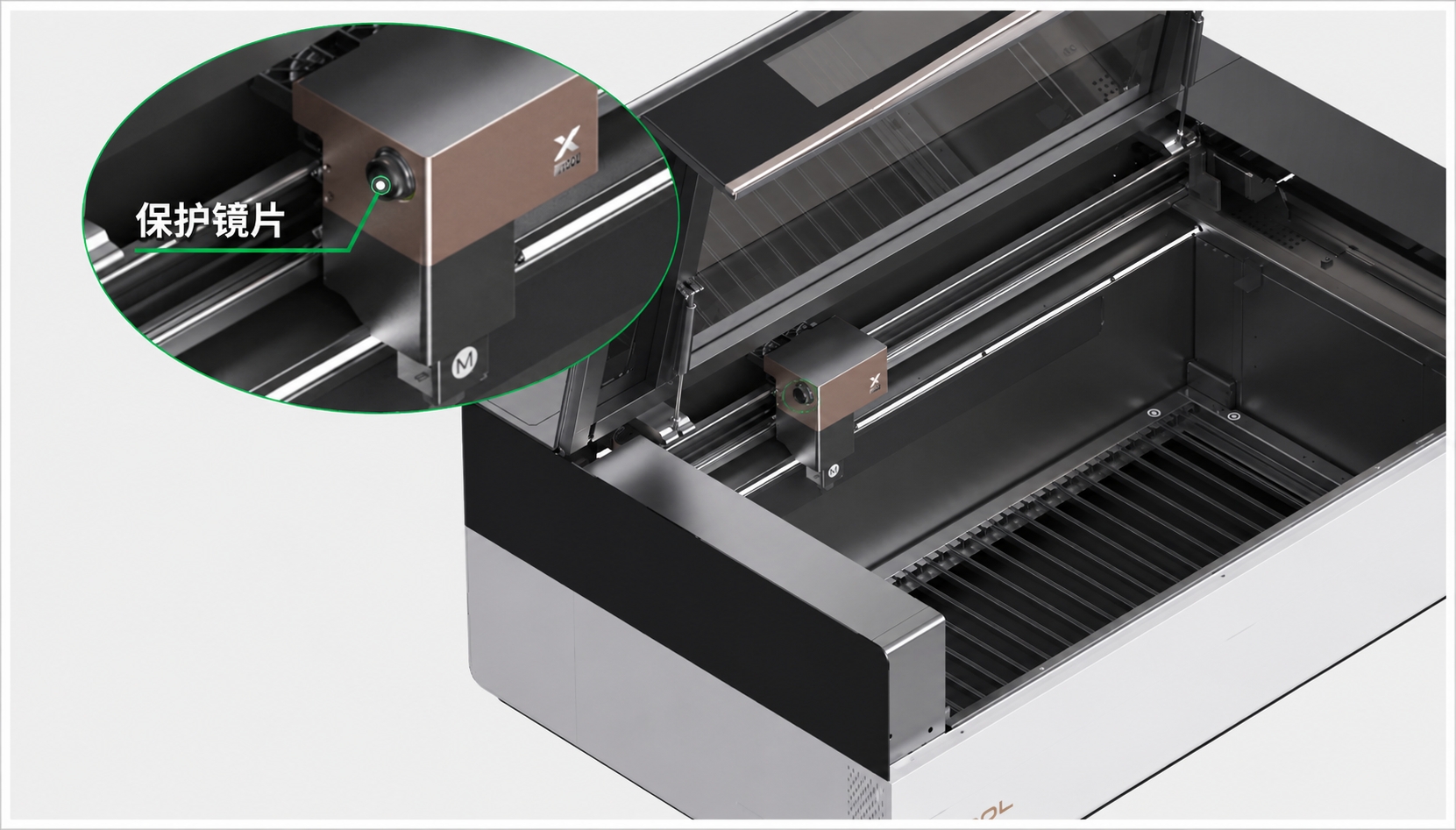

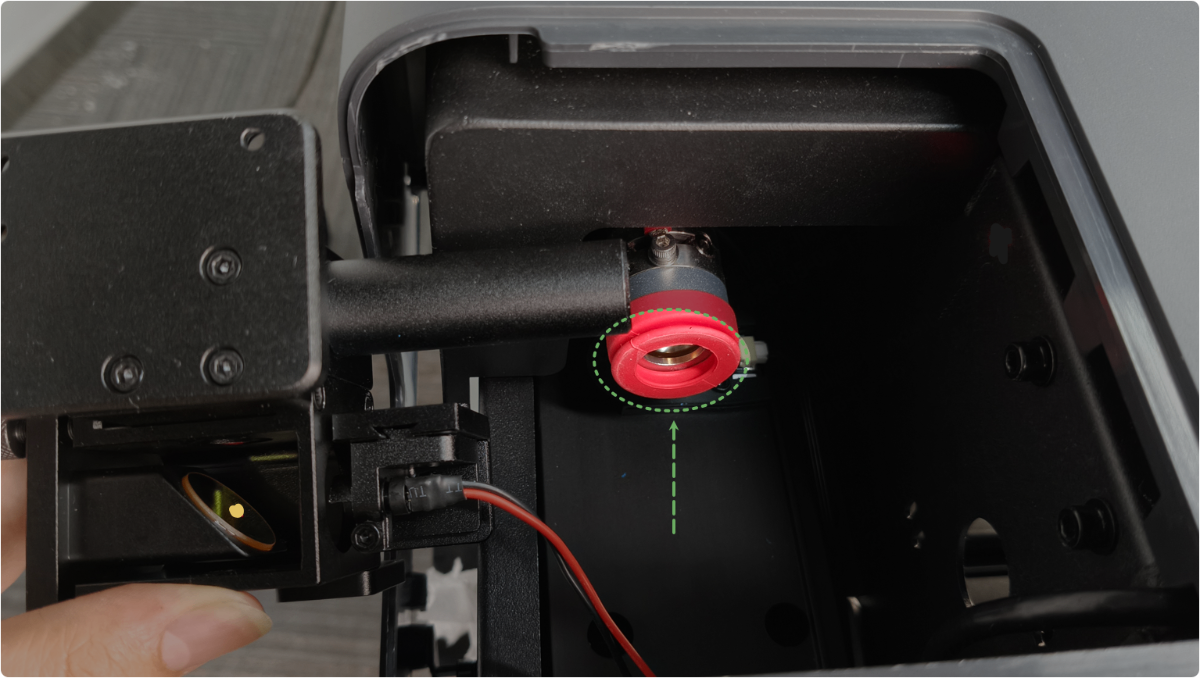

¶ 4. 检查保护镜片
逆时针旋转保护镜片并取下，检查是否存在氧化或污染等异常。激光镜的拆卸与清洁方法，请参见教程。
- 如果镜片脏污，请按教程清洁。
- 如果镜片氧化或损坏，请及时更换。
¶ 5. 检查聚焦镜片

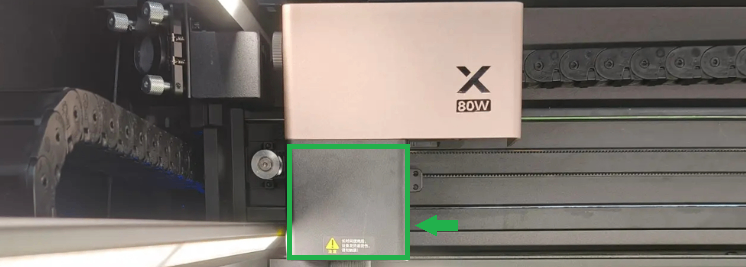

(1) 取下磁吸式前盖。

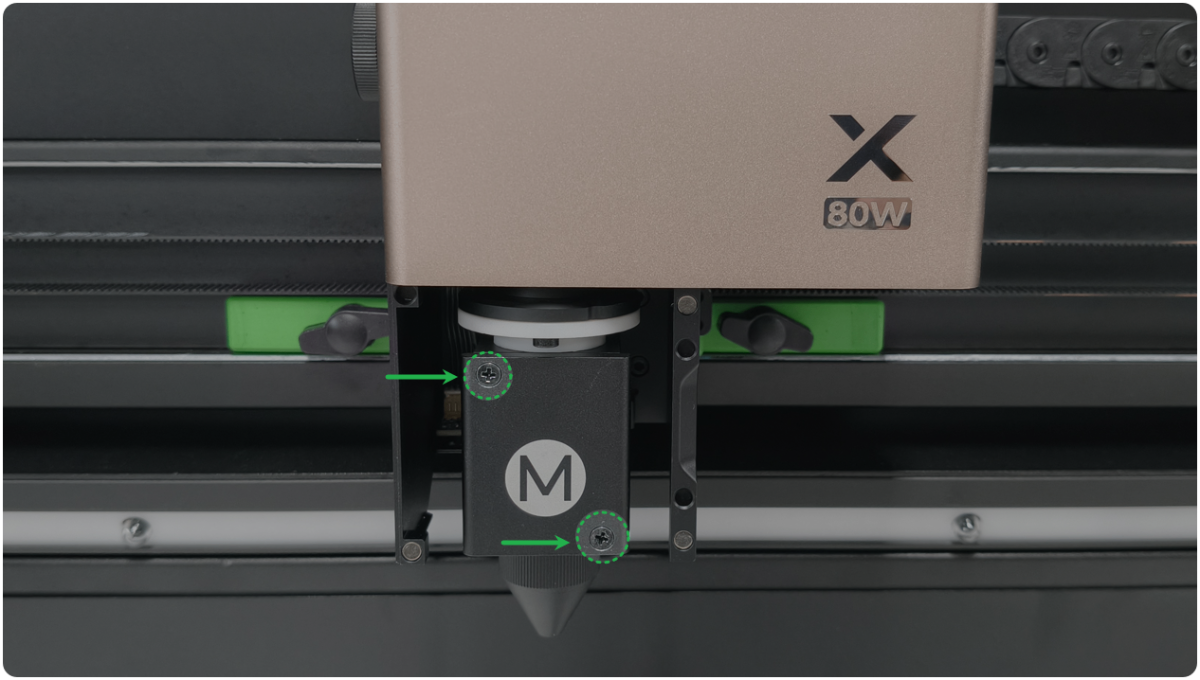

(2) 用十字螺丝刀拧下聚焦镜片固定座上的螺丝。

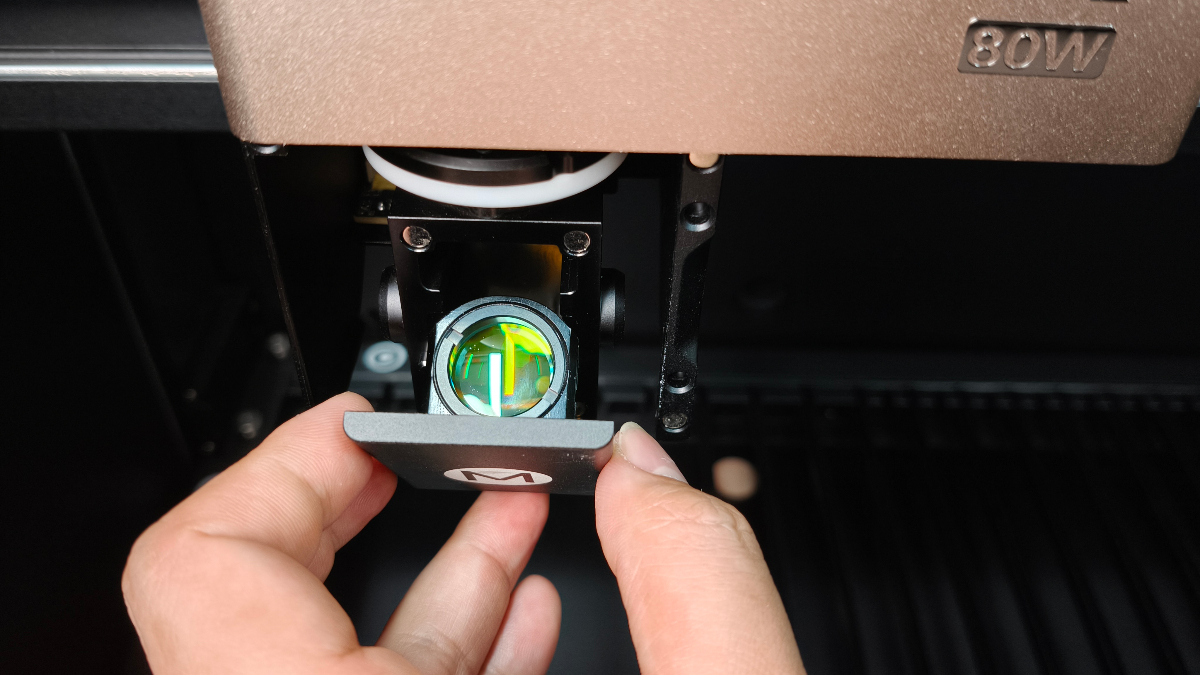

(3) 取出聚焦镜片固定座，检查聚焦镜片是否损坏或脏污。聚焦镜片的拆卸与清洁方法，请参见教程。
- 如果镜片脏污，请按教程清洁。
- 如果镜片破损或严重氧化，请及时更换。
¶ 6. 检查聚焦镜片安装方向

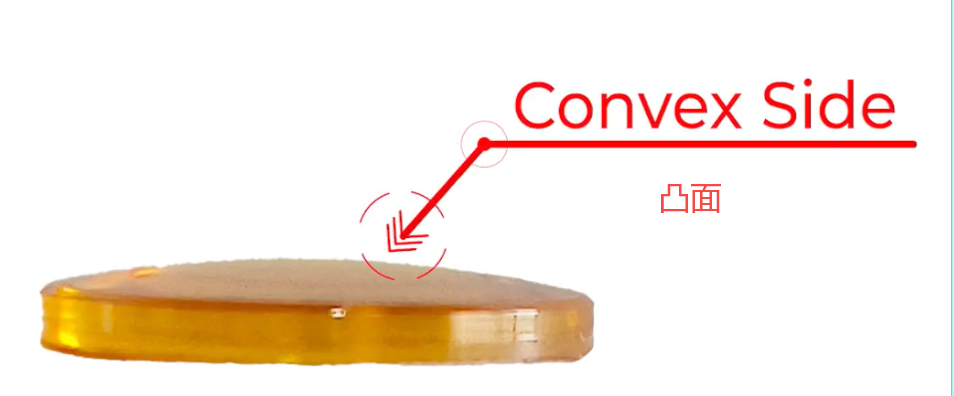

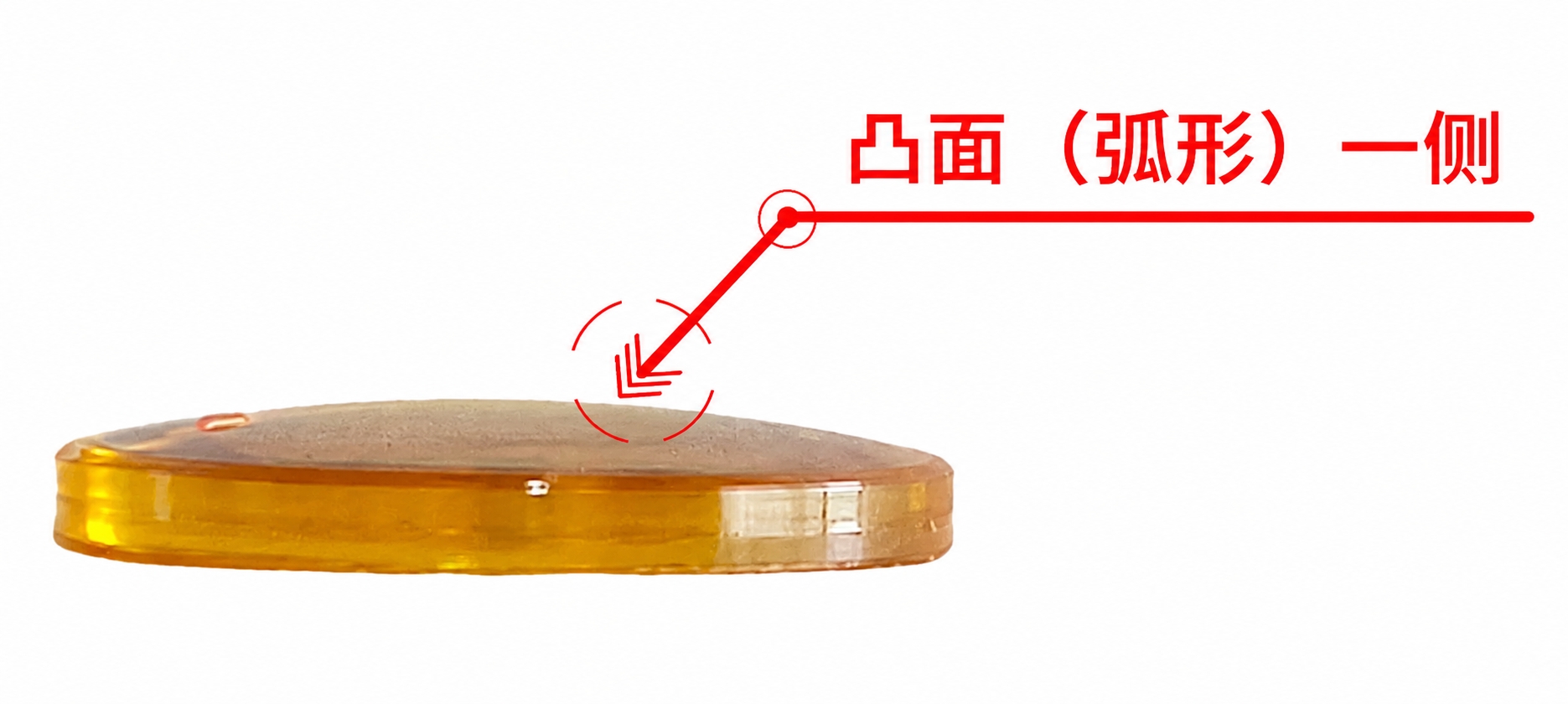

关键检查：聚焦镜片的凸面必须朝上安装。
方法一：目视检查
- 从固定座上取下聚焦镜片。
- 观察镜片形状。
- 正确安装：凸面（向外弯曲）朝上。

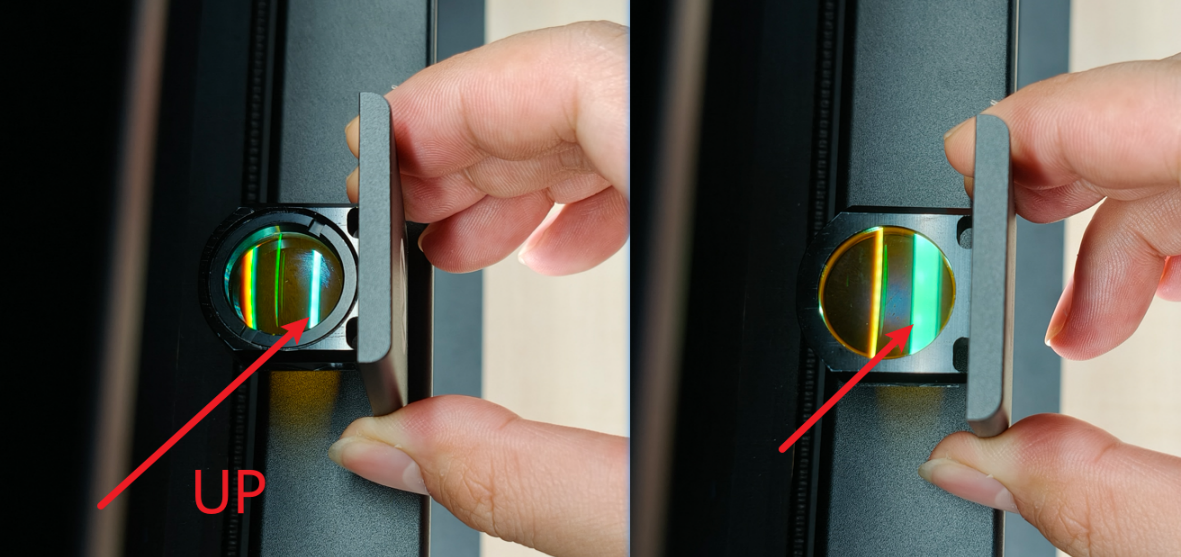

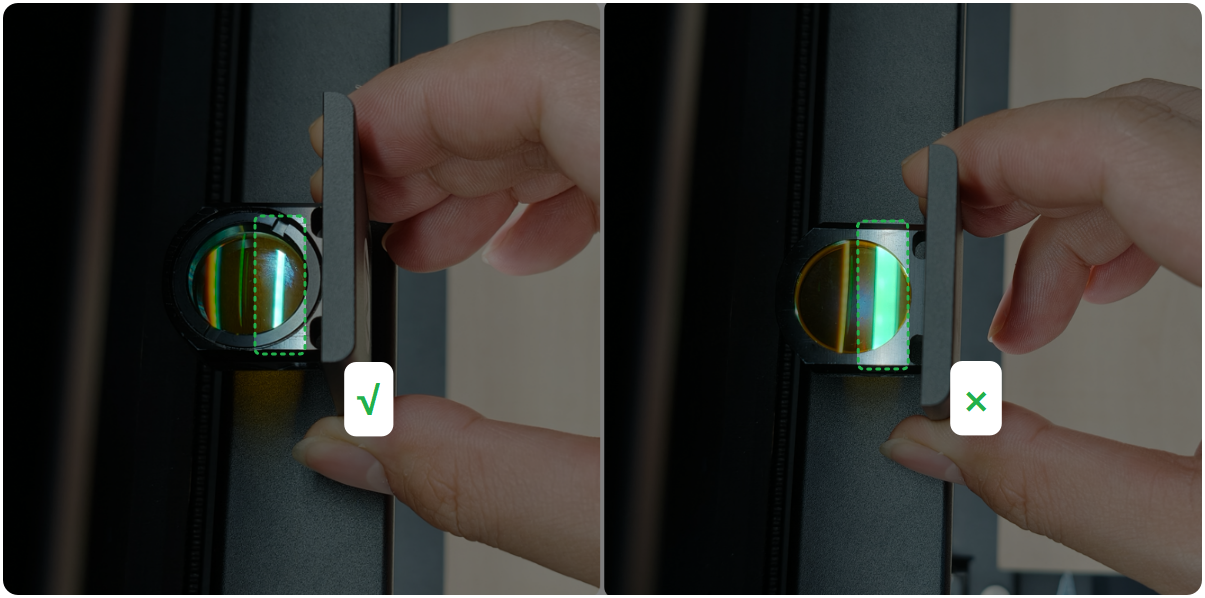

方法二：反射光测试
- 将聚焦镜片固定座竖直放置在设备左侧光板下方。
- 观察反射光。
- 正确方向：反射光束较窄的一面为凸面，应朝上安装。
¶ 7. 检查加工面平整度
- 如果材料不平整，请压平或更换平整的材料。
- 如果是底板，请确保所有板条都已卡入到位且平整放置。
- 如果是蜂窝底板：
- 清洁待放置蜂窝底板区域的碎屑，并将蜂窝底板平放。
- 检查蜂窝底板是否有变形或凹陷（尤其是非官方蜂窝底板）。如果发现异常，请用板条处理或更换新底板。
¶ 8. 检查光路

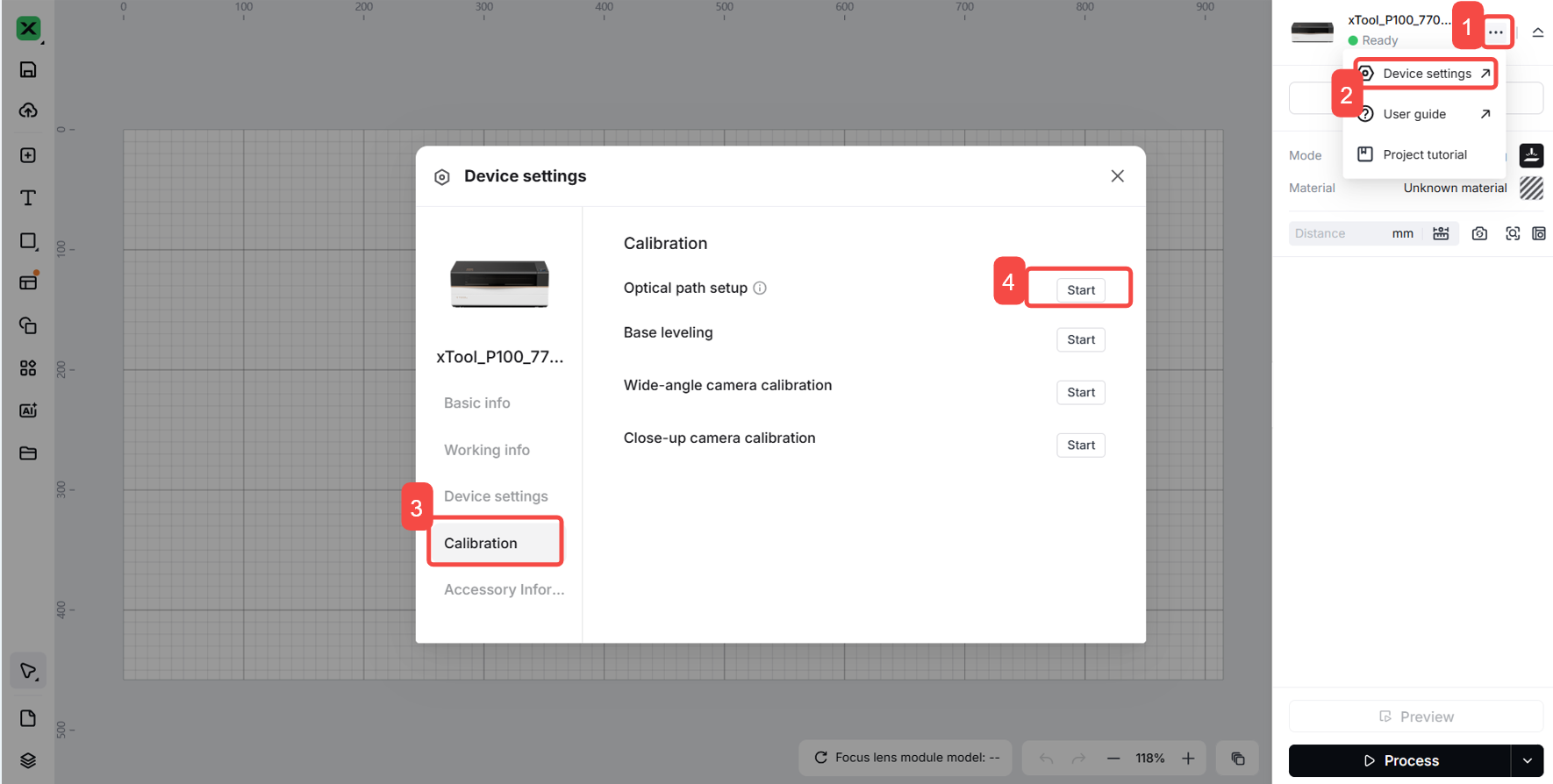

进入 ··· > 设备设置 > 设备设置 > 光路设置 > 开始，校准光路并测试光路是否偏移。光路偏移造成的切割异常可由此方法解决。

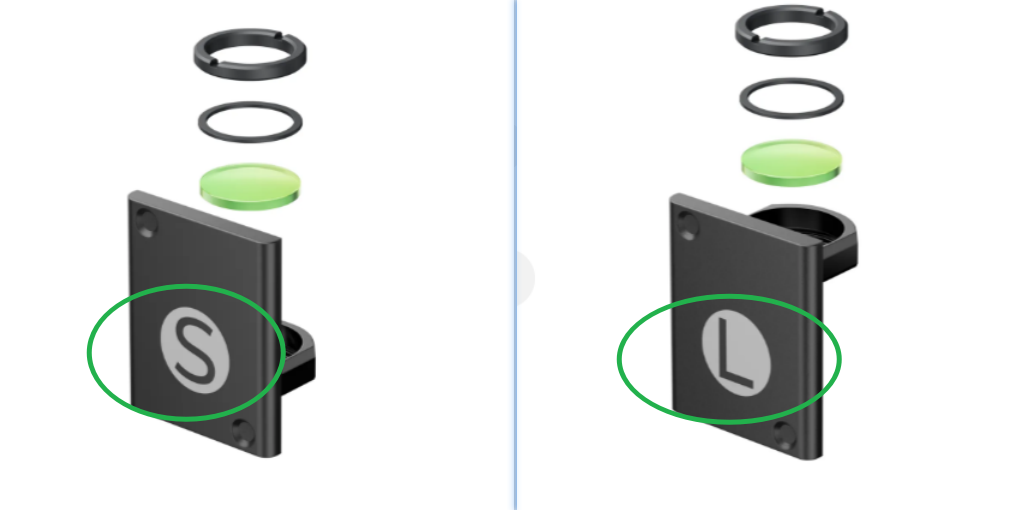

¶ 9. 检查聚焦镜片型号（若有）
如果有多个聚焦镜片可供使用（如 xTool 激光模块的不同配置），请确认您使用的镜片型号与材料厚度相匹配。
¶ 10. 激光管功率衰减
激光管经过长期使用后功率会逐渐衰减。如果设备已使用较长时间且出现切透力下降，请联系 xTool 技术支持获取诊断建议。
¶ 11. 检查气泵气流
⚠️ 安全第一：执行本步骤前请关闭设备电源。
进入 ··· > 设备设置 > 设备设置 > 气流设置。气流过弱会导致激光头与材料之间的烟雾未能及时吹散，影响切割效率。请按需调高气流。
¶ 12. 检查合束镜
合束镜位于激光模块内部，是将 CO₂ 激光与红外激光合束的关键光学元件。如果合束镜脏污或偏移，会导致红外激光切割效率显著下降。
检查方法：取下激光模块后盖，目视检查合束镜是否有氧化、污染或位移。如有异常，请联系 xTool 技术支持。
¶ 13. 检查激光管反射镜
激光管末端的反射镜负责将激光束反射回光路。如果反射镜脏污或偏移，会导致激光管功率损耗。
检查方法：在激光管末端周围放置一块木板遮挡反射激光束，观察激光管末端反射镜表面。如有异常，请联系 xTool 技术支持。
¶ 如果问题仍然存在
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持团队。
为快速解决问题，请提供以下详细信息：
- 问题描述：对观察到的现象做出详细说明。
- 视频证据：在适用的情况下，附上展示问题的视频。

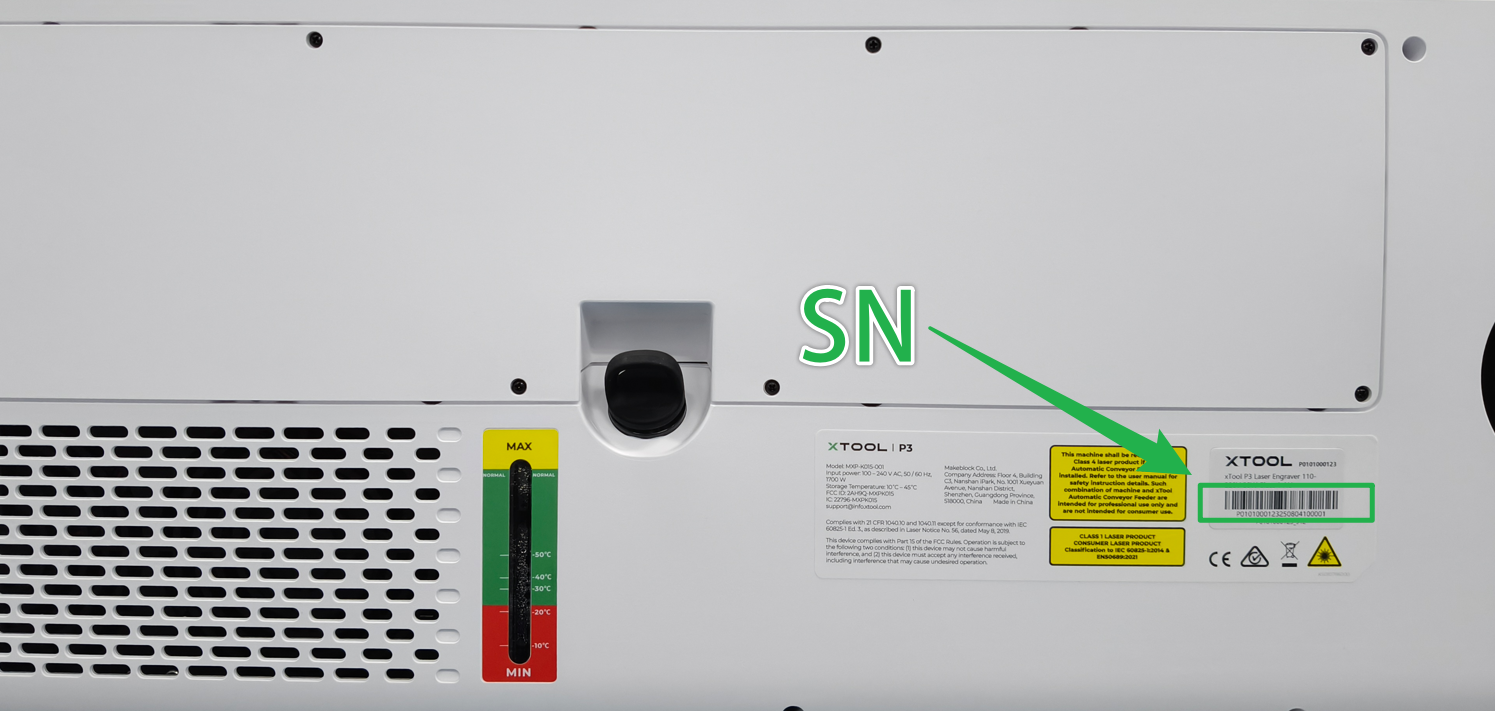

- 设备信息：按照步骤查找 SN 并导出工作日志。
- 已执行的排查：您已尝试的故障排查步骤及结果。
这些信息对 xTool 技术支持工程师及时提供帮助至关重要。
