¶ 问题描述

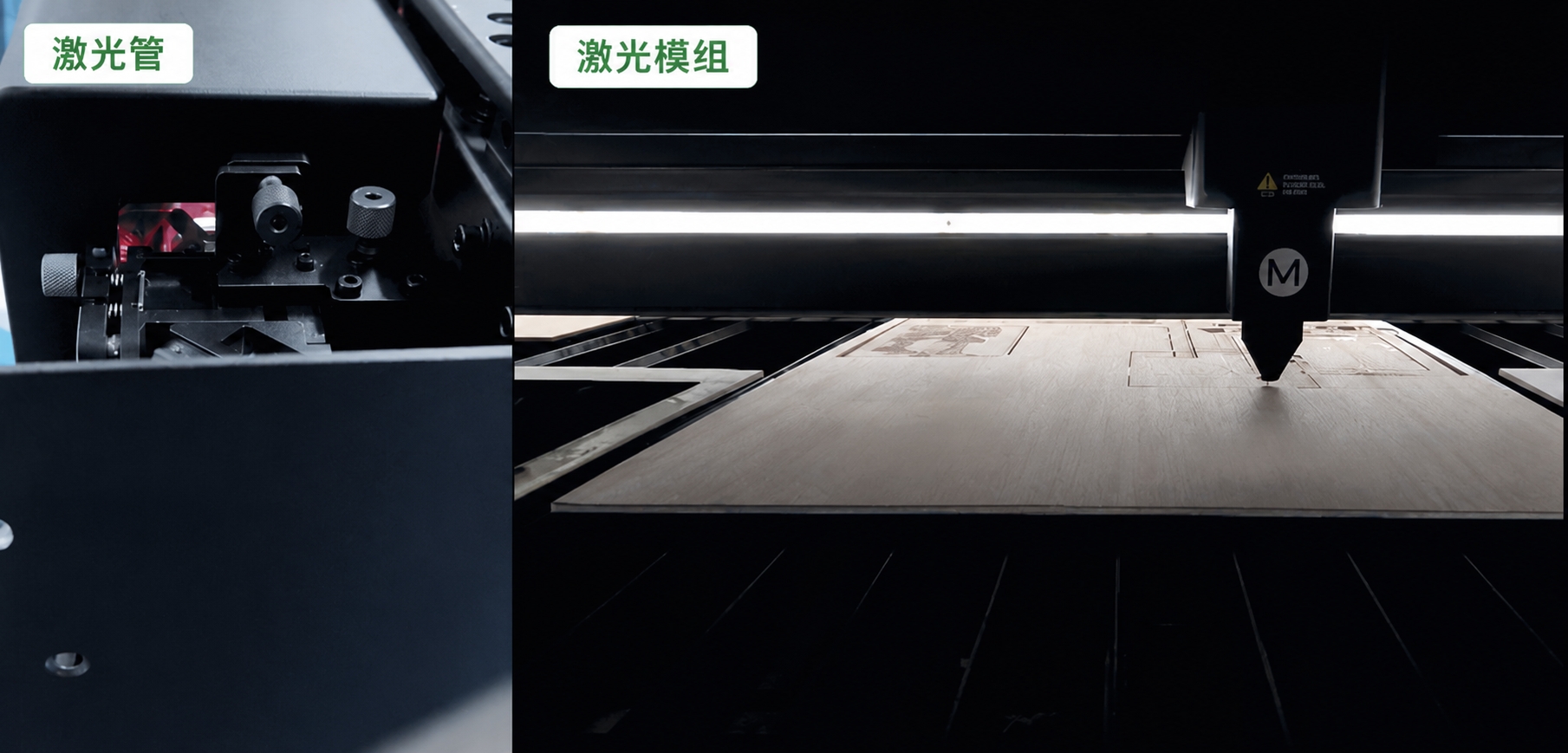

在加工任务中，激光模块正确移动，您可以看到 CO₂ 激光管发出发光， 但没有激光束从空气喷嘴中出来 。加工完成后，材料上未发现激光雕刻或切割痕迹。
- 请参阅此部分进行故障排除。

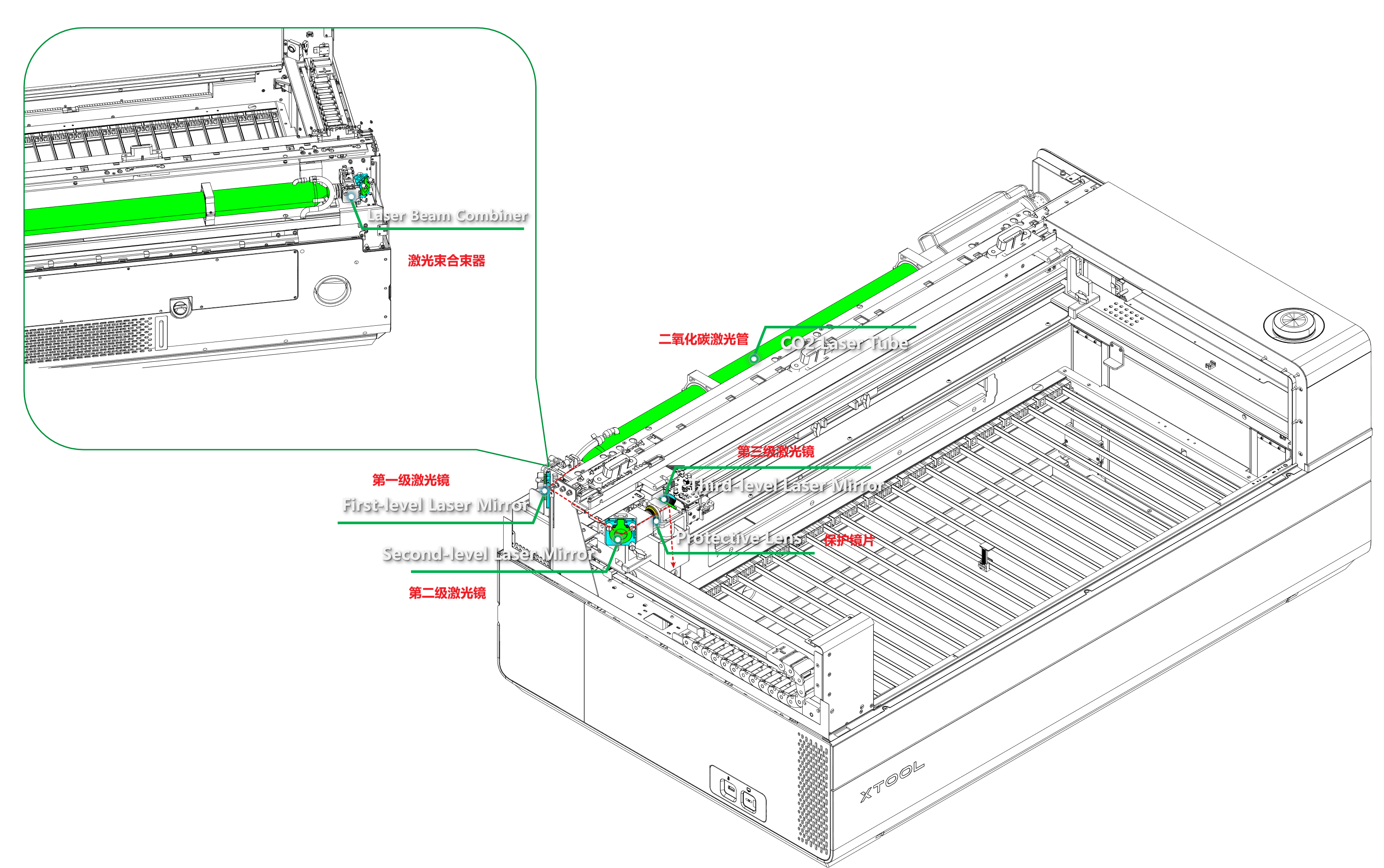

¶ 术语表
为了更好地理解故障排除步骤，本指南中引用了以下术语及其功能。
| 术语 | 功能 |
|---|---|
| 激光束组合器 | 聚焦并组合来自激光管的 CO₂ 激光束，将它们引导至一级激光镜。 |

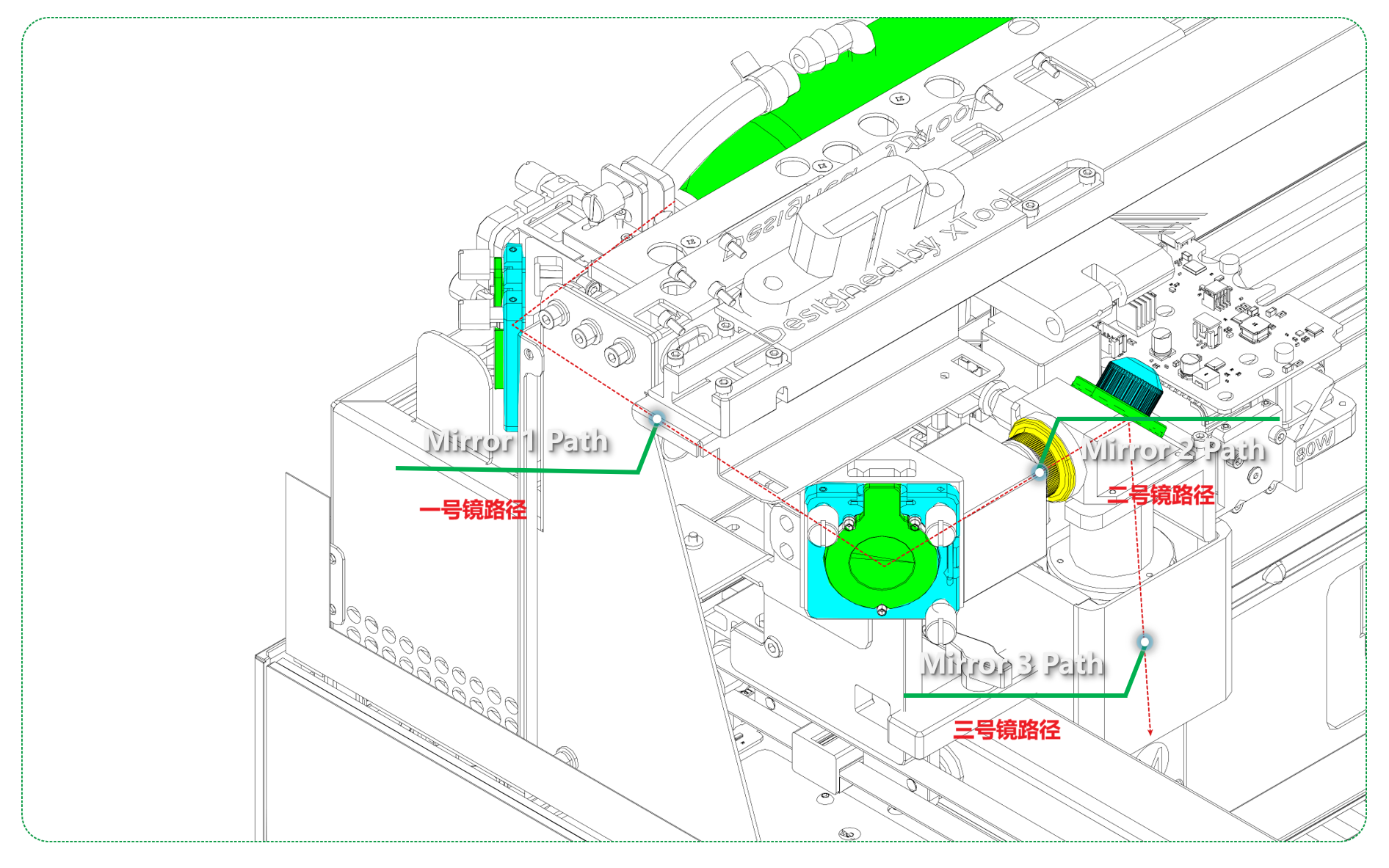

| 激光镜 | 沿光路反射激光束，形成激光路的三段（镜子 1 路径/镜子 2 路径/镜子 3 路径）。 xTool P3 有三个镜子，用于创建激光路径： - 一级镜 - 二级镜像 - 三级镜 |
| 保护镜片 | 它位于激光模块的左表面，可保护内部对焦透镜免受烟雾和碎屑的影响。 |
| 对焦镜头 | 它位于激光模块内部，在多次光路反射后将激光束重新聚焦到材料表面 |
¶ 可能原因
- 功率设置太低。
- 设计文件起始处有大片空白区域。
- 光学（激光）路径未对准。
- 保护镜片、激光反射镜或聚焦透镜脏污、损坏或未对准。
- 激光管出现故障（即使亮起）。
- 空气喷嘴被堵塞。
¶ 故障排除过程
¶ 第 1 步：检查电源设置
功率水平验证：
- 最小阈值： 如果功率太低，激光管可能无法产生可见的激光输出。
- 与年龄相关的变化： 随着使用时间的延长，激光输出所需的最小功率可能会逐渐增加（通常在 15% 以内）。
- 建议操作： 将功率提高到 20% 或更高 ，然后再次测试。
功率设置访问：
- 单击以在画布中选择您的设计。
- 在 xTool Studio 项目参数中找到功率设置。
- 确保激光功率和加工速度都适合您的材料。
¶ 第 2 步：检查文件加工问题
图像内容分析：
- 处理图像的空白或近白区域时，激光可能不会发射。
- 如果起始处理区域包含较大的空白区域（请参阅下图），则可能看起来好像没有发生激光输出。
- 建议操作： 使用具有高对比度、黑暗区域的测试文件来验证激光功能。
¶ 第 3 步：检查激光管功能
此步骤验证激光管是否正在产生光束，即使它没有到达材料。
直接激光管检测：

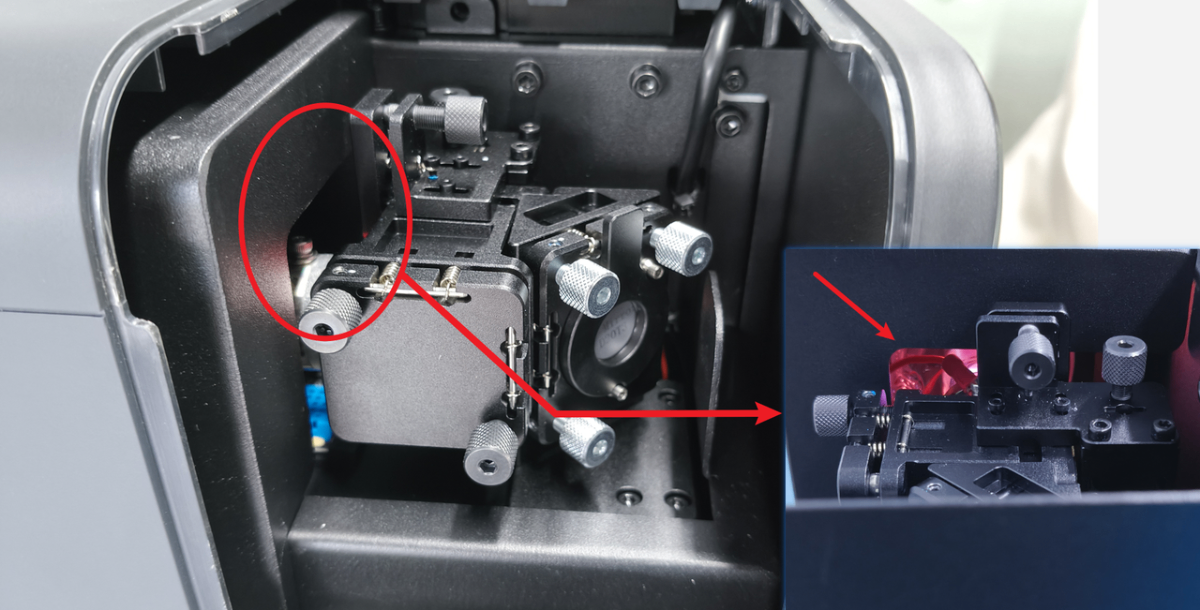

- 从第一级后视镜支架上方取下盖子。
- 在功率设置为 50% 或更高的情况下启动处理任务 以进行测试。
- 透过一级镜位置的缝隙观察，看激光管是否发光。
结果解读：
- 如果激光管发光 ：激光管正常工作;继续执行下一个故障排除步骤。
- 如果激光管不发光 ：请参阅故障排除指南：xTool P3 激光管不亮。
- 激光管仅发出微弱光线：请录制此检查过程的视频，并继续前往下方“仍然存在问题？”部分，提交支持工单给 xToolTool 客户服务。
¶ 第 4 步：检查空气喷嘴
⚠️ 安全第一： 在执行此步骤中的检查之前，请关闭激光设备的电源。
激光模块下方堵塞的空气喷嘴可能会阻碍激光束。
空气喷嘴检查：
- 拆下空气喷嘴，检查内部是否有堵塞物，例如积聚的烟尘或杂物。
- 如发现有积存物，请彻底清洁喷嘴。
- 在未安装空气喷嘴的情况下运行加工测试，以检查激光束是否能正常输出。
结果分析：
- 移除喷嘴后出现激光束：请重新安装喷嘴并再次测试。
- 如果重新安装后激光束再次消失，请按步骤5检查反射镜，按步骤8检查光路。
2. 即使移除喷嘴，仍无激光束输出：
- 此问题并非由空气喷嘴引起，继续进行故障排查。
¶ 第 5 步：检查激光镜
⚠️ 安全第一： 在执行此步骤中的检查之前，请关闭激光设备的电源。
镜子检查程序： 检查三个激光镜中的每一个是否有损坏、碎片或错位。
安装检查：
- 如果后视镜倾斜或未对准：正确重新安装。
- 如果镜子脱落：更换激光镜。
- 如果附着异物：彻底清洁。
清洗方法：
所需工具：
- 无绒布
- 无水乙醇
- 使用不起毛的布。
- 用无水乙醇润湿布。
- 轻轻擦拭以去除所有污染物。
- 重新组装前确保镜子完全干燥。

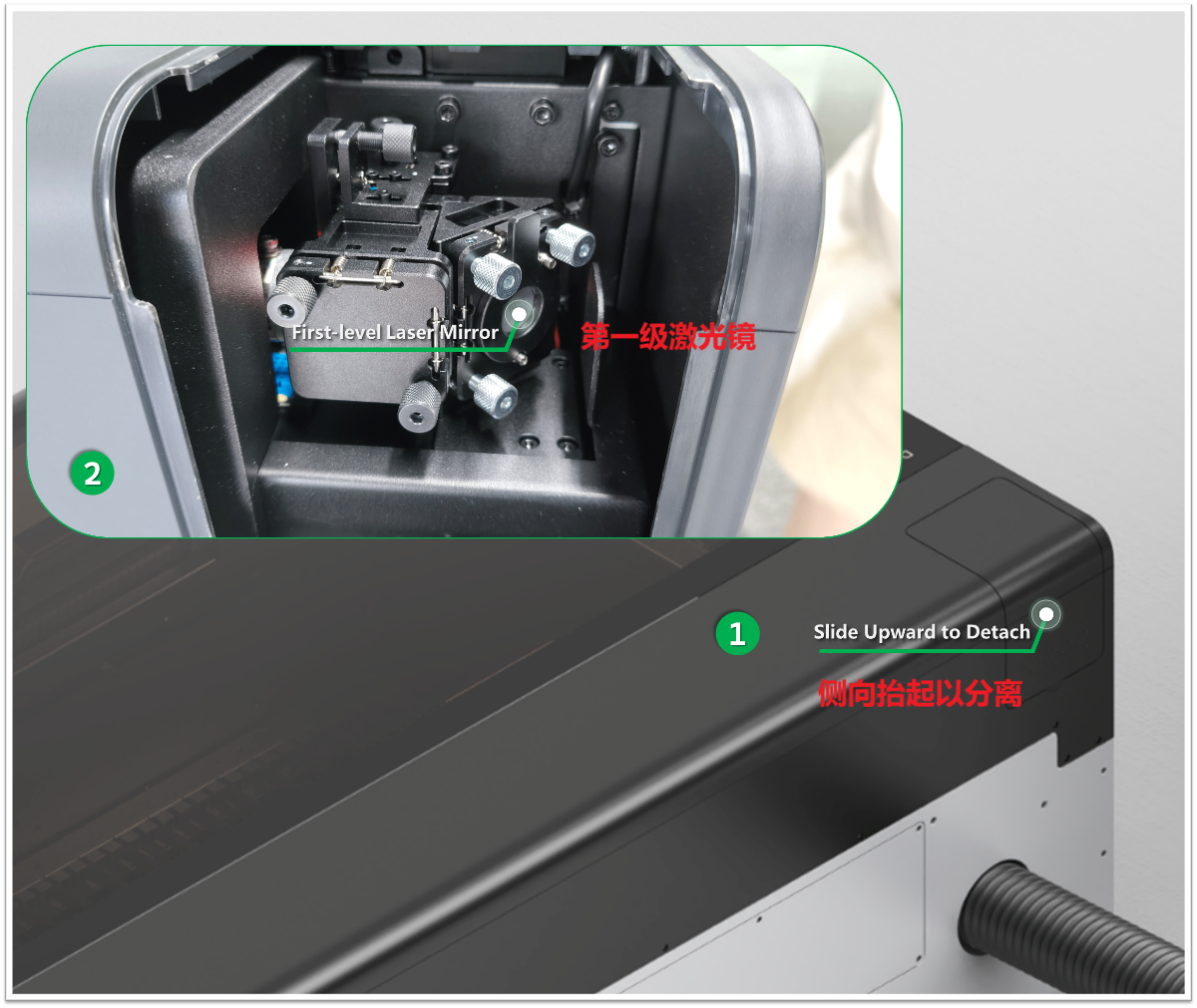

一级激光镜

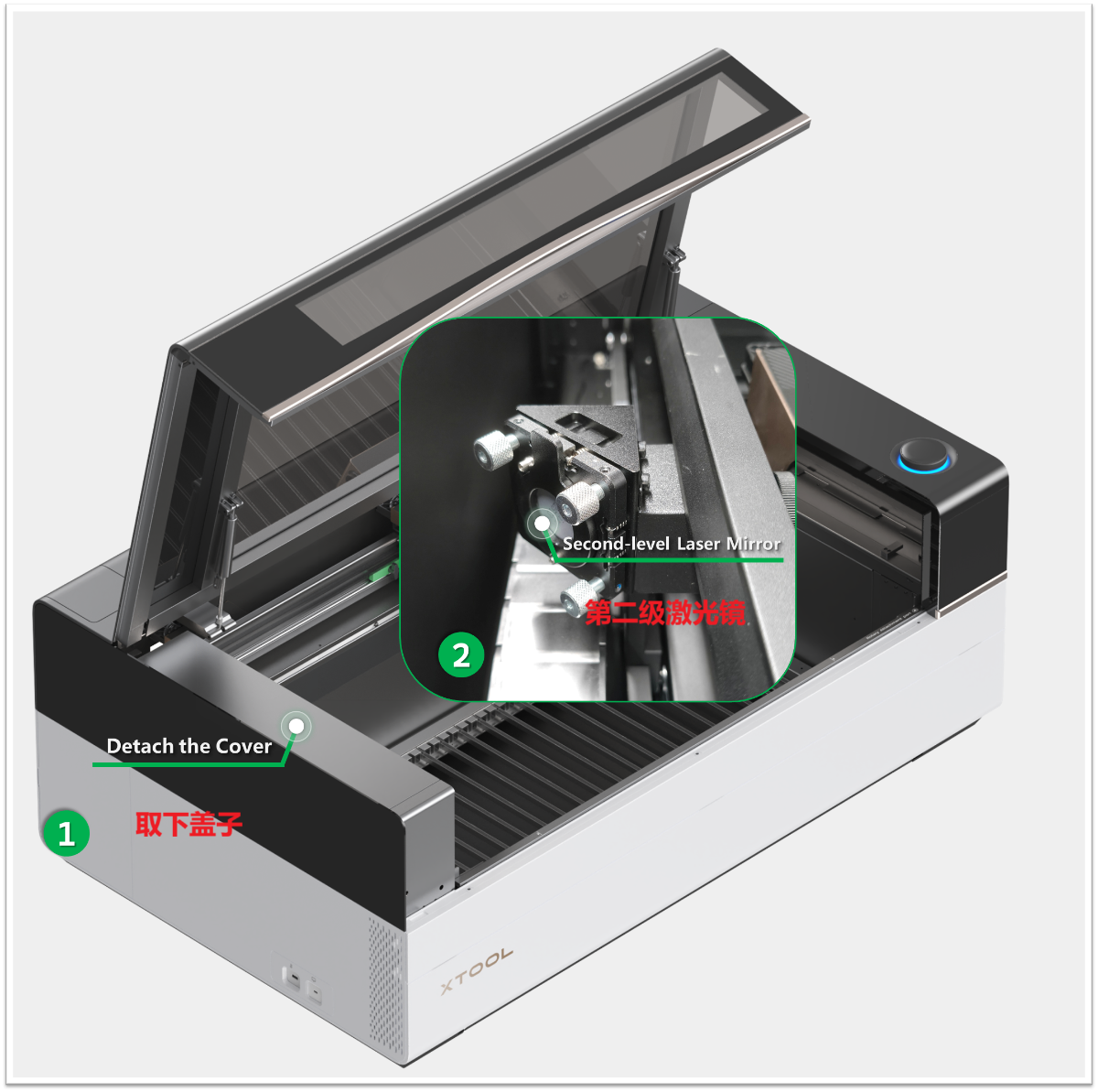

二级激光镜

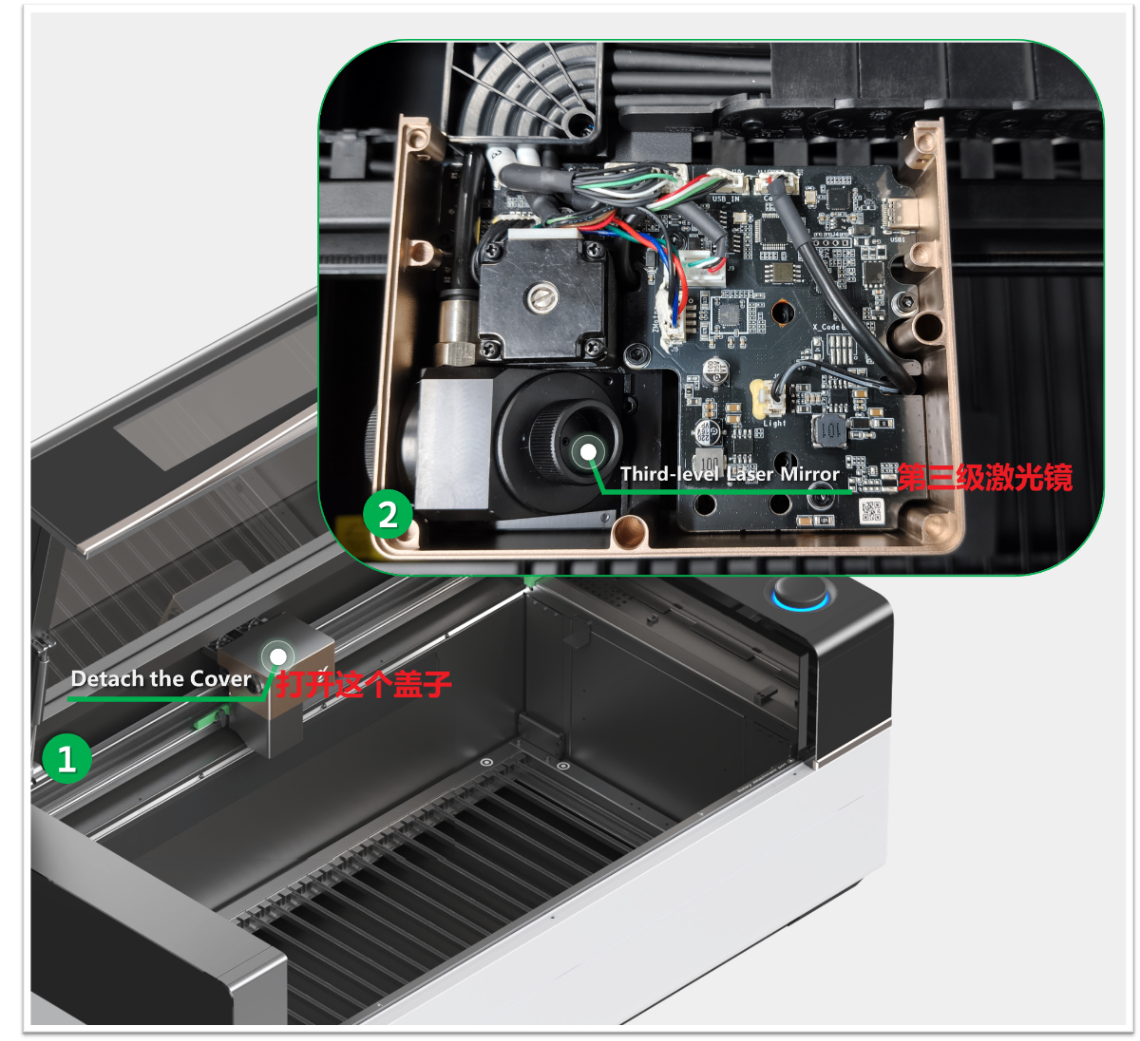

三级激光镜

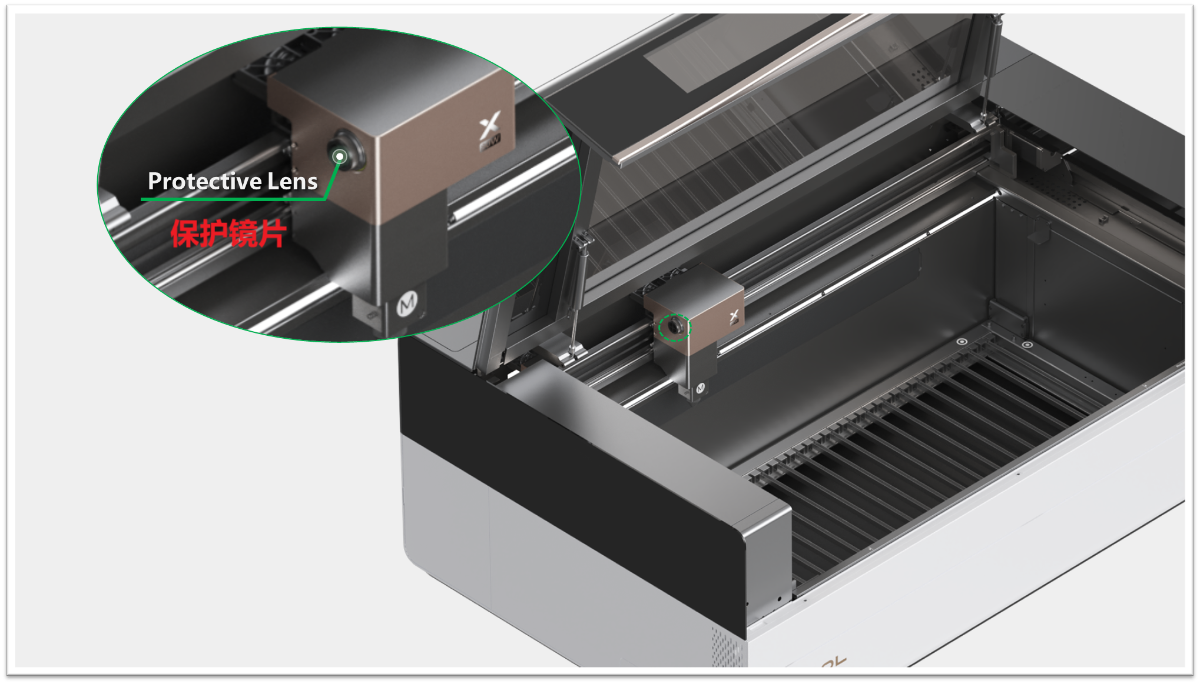

¶ 第 6 步：检查保护镜片
所需工具：
- 无绒布
- 无水乙醇
- 逆时针旋转以取下保护镜片。
- 检查镜片是否有损坏、污染或氧化的迹象。
- 大多数情况下，保护镜片上的污垢或氧化会降低激光功率，但不会完全阻断光束。
- 清洁且透明的镜片有助于保持激光传输的最佳状态。
3. 有关详细拆卸和清洁说明，请参阅：如何清洁xTool P3的对焦镜片、窗口镜片和激光镜面 。
结果解读
- 严重氧化或可见损伤：更换保护镜片。
- 灰尘、残留物或表面污染：使用无绒布和无水乙醇清洁镜片。
¶ 第 7 步：检查对焦镜头

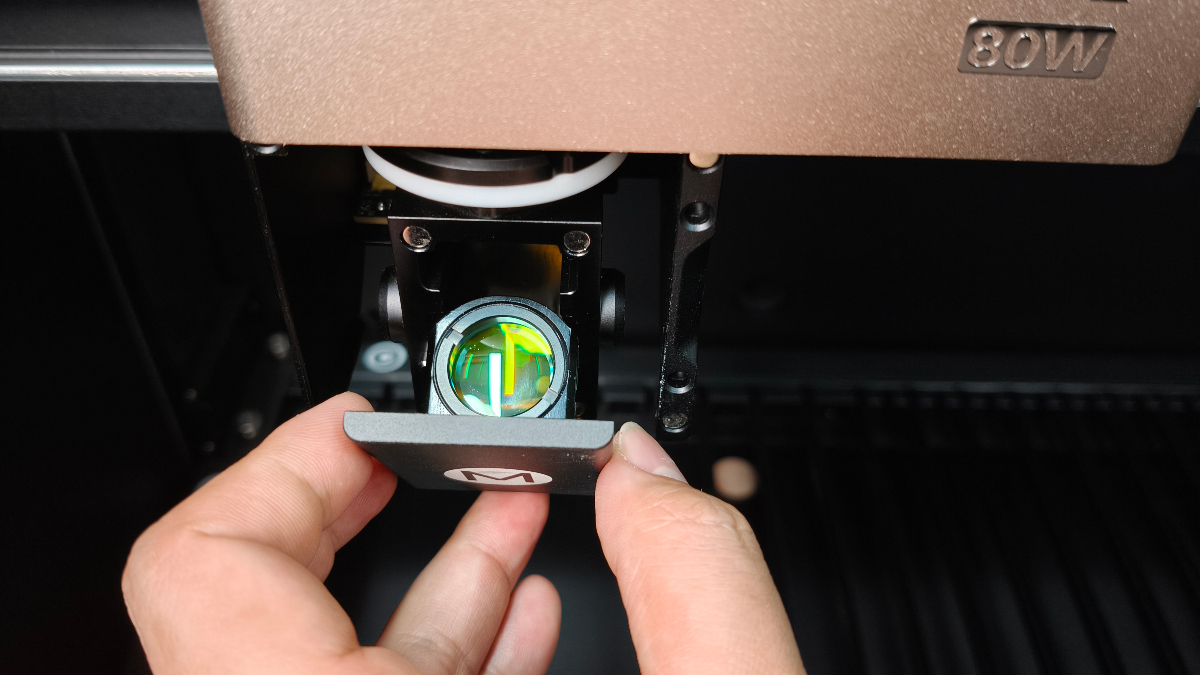

聚焦镜头访问：
- 取下磁性前盖。
- 使用十字螺丝刀拆下固定对焦透镜支架的螺丝。
- 取出支架，检查对焦透镜是否有损坏、污染或氧化现象。
- 大多数情况下，对焦透镜上的灰尘或氧化会降低激光功率，但不会完全阻断光束。
- 清洁且透明的透镜有助于保持激光传输的最佳状态。
4. 有关详细拆卸和清洁说明，请参阅：
- 如何清洁 xTool P3 的对焦透镜、窗口透镜和激光镜
结果解读
- 镜头裂纹或严重氧化：更换对焦镜片。
- 镜头脏污或污染：安装前请清洁镜头。
¶ 第 8 步：检查光路对准
如果所有组件看起来干净且完好无损，则激光束本身可能未对准。
接入光路校准：

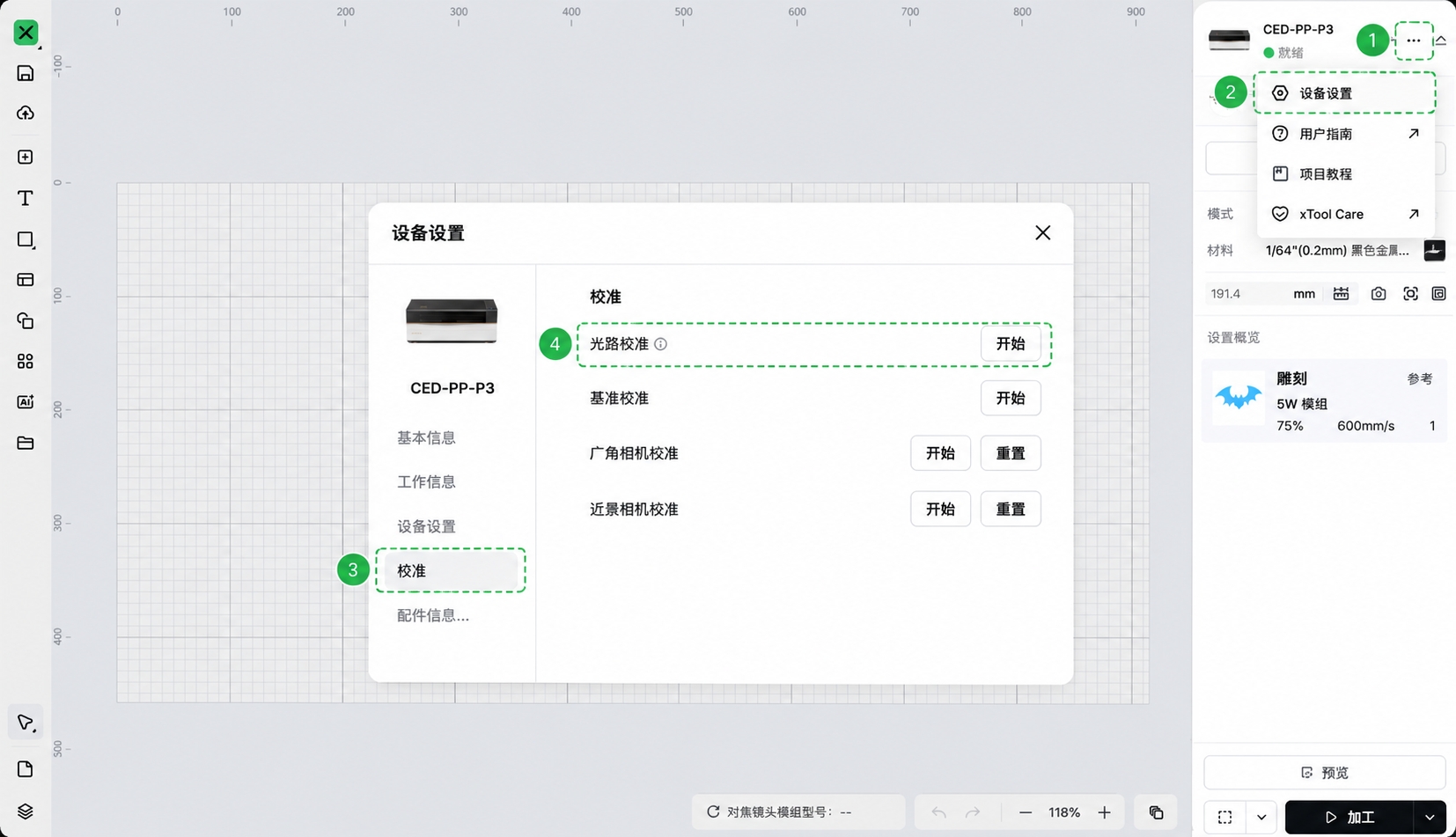

- 在 xTool Studio 中，点击设备图像右侧的三个点图标 > > 标有“设备设置”的齿轮图标。
- 在“设备设置”弹出窗口中，选择“校准”选项卡，然后点击光学路径设置部分的“开始”按钮。
详细操作说明，请参阅：如何校准 xTool P3 的光学路径
校准流程：
按照屏幕上的指示进行光路测试。
- 如果检测到对准不正确：请完成校准程序。
- 如果对准正确：请继续下一步。
¶ 步骤9：检查激光束合束器
- 检查合束器模块，确认其是否正常工作。
- 详细检查说明，请参见：如何清洁合束器镜面。
结果解读
- 合束器清洁且具有良好的反射性：重新安装合束器，并再次进行光路校准。
- 发现有异物或残留物：按照上述清洁教程中的步骤清洁合束器。
- 检测到严重氧化或裂纹：更换合束器模块。
¶ 仍然遇到问题？
如果完成上述步骤后问题仍然存在，请联系xTool售后技术支持工程师。
为了及时解决问题，请提供以下详细信息：
- 问题描述： 观察到的问题的详细说明。
- 故障视频： 在适用的情况下，附上演示问题的视频。
- 已执行的故障排除： 已尝试的任何故障排除步骤及其结果。
这些信息对于 xTool 技术支持工程师提供及时帮助至关重要。
