¶ 排查 xTool P3 底床调平失败
¶ 问题描述
xTool P3 升降平台调平有两种场景，两种场景下调平失败的原因不同。请根据实际场景选择对应的排查方案：
- 开机自动调平： 每次开机后，升降平台会自动复位并调平。此时调平失败可能发生在开机后的较短时间内。

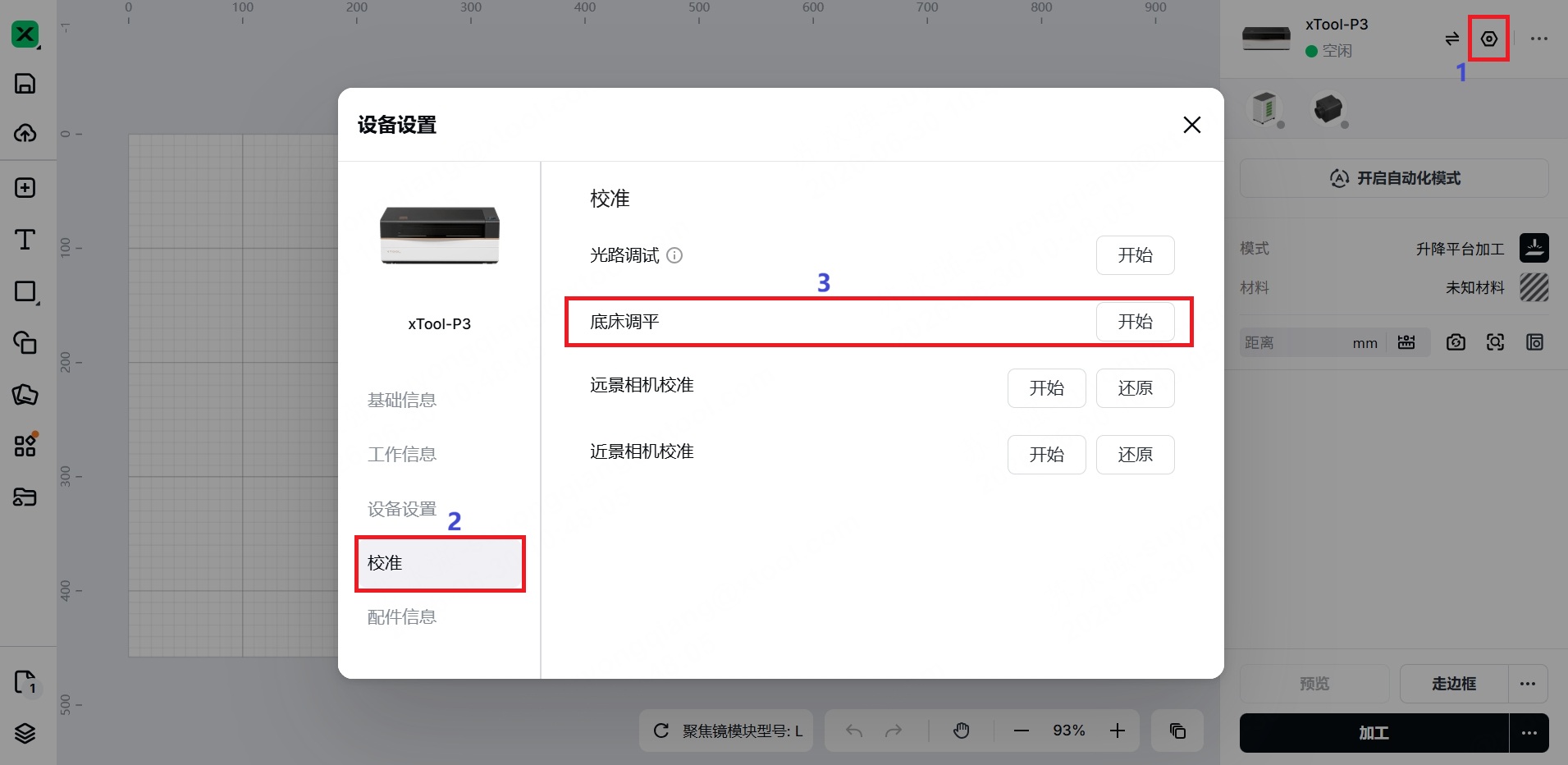

- 手动选择调平： 进入 设备设置 > 校准 > 底床调平，启动调平。

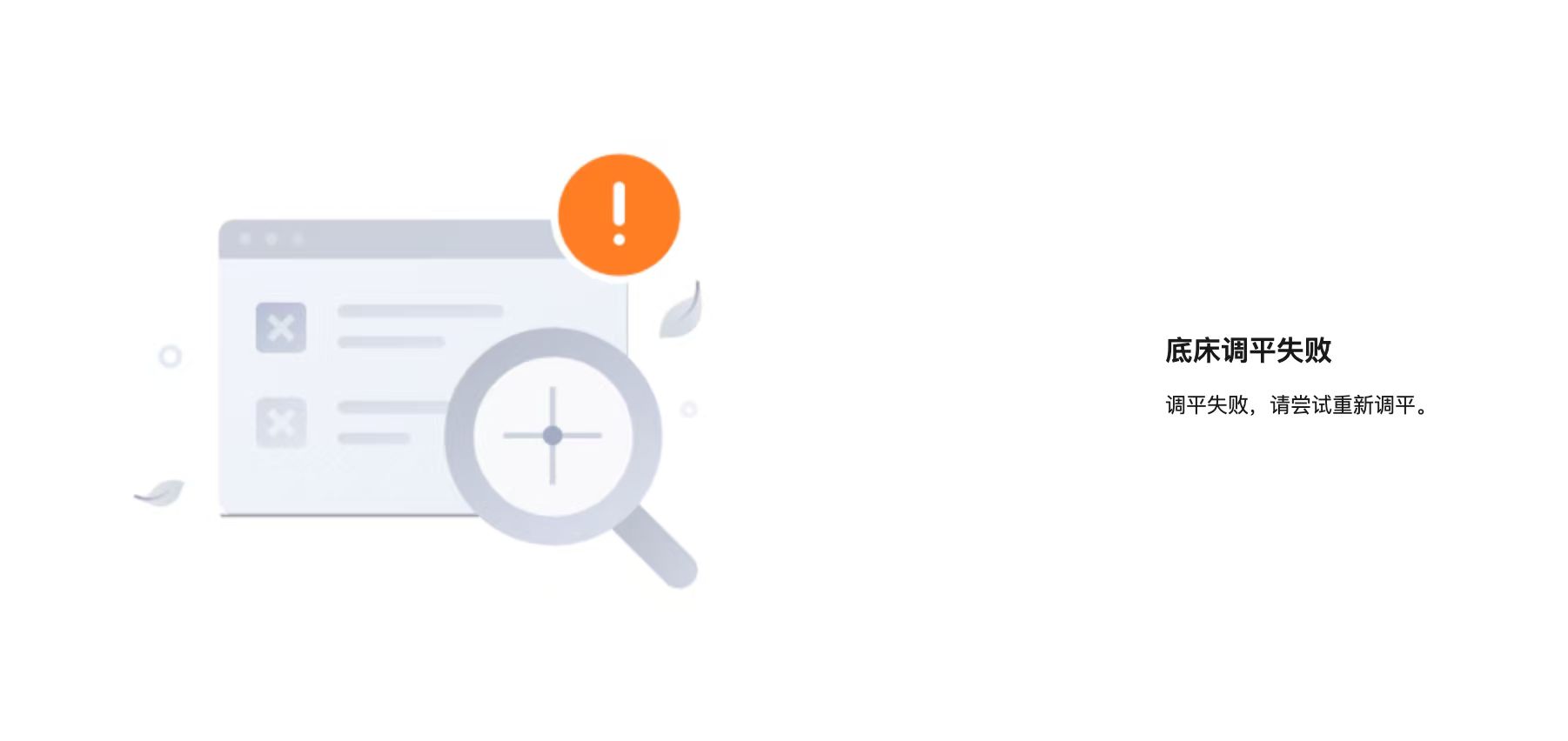

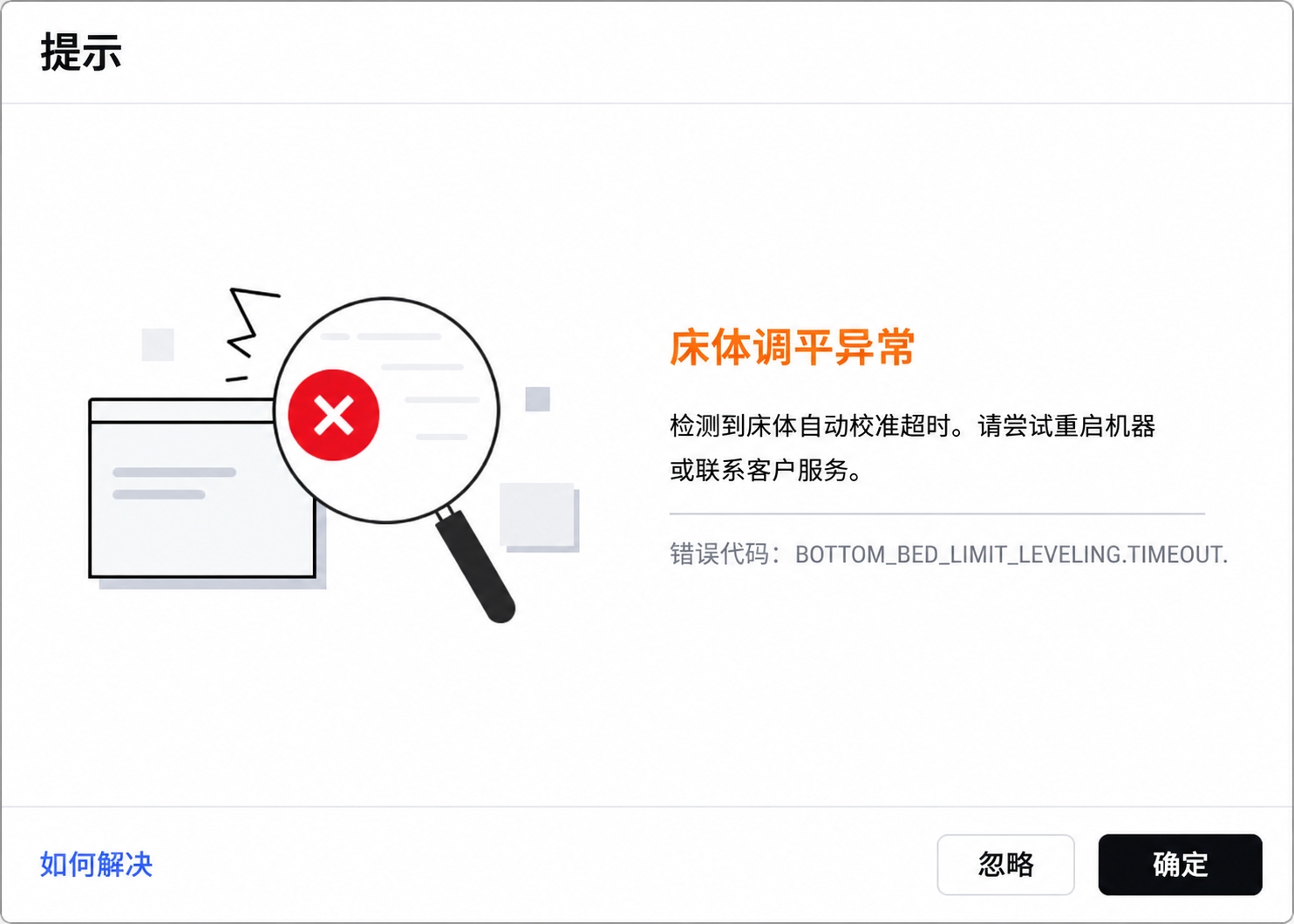

调平失败时，界面会弹出错误代码 "BOTTOM_BED_LIMIT_LEVELING.TIMEOUT" 的提示窗口。
¶ 可能的原因
- 升降平台下方有异物。
- 升降平台限位开关故障。

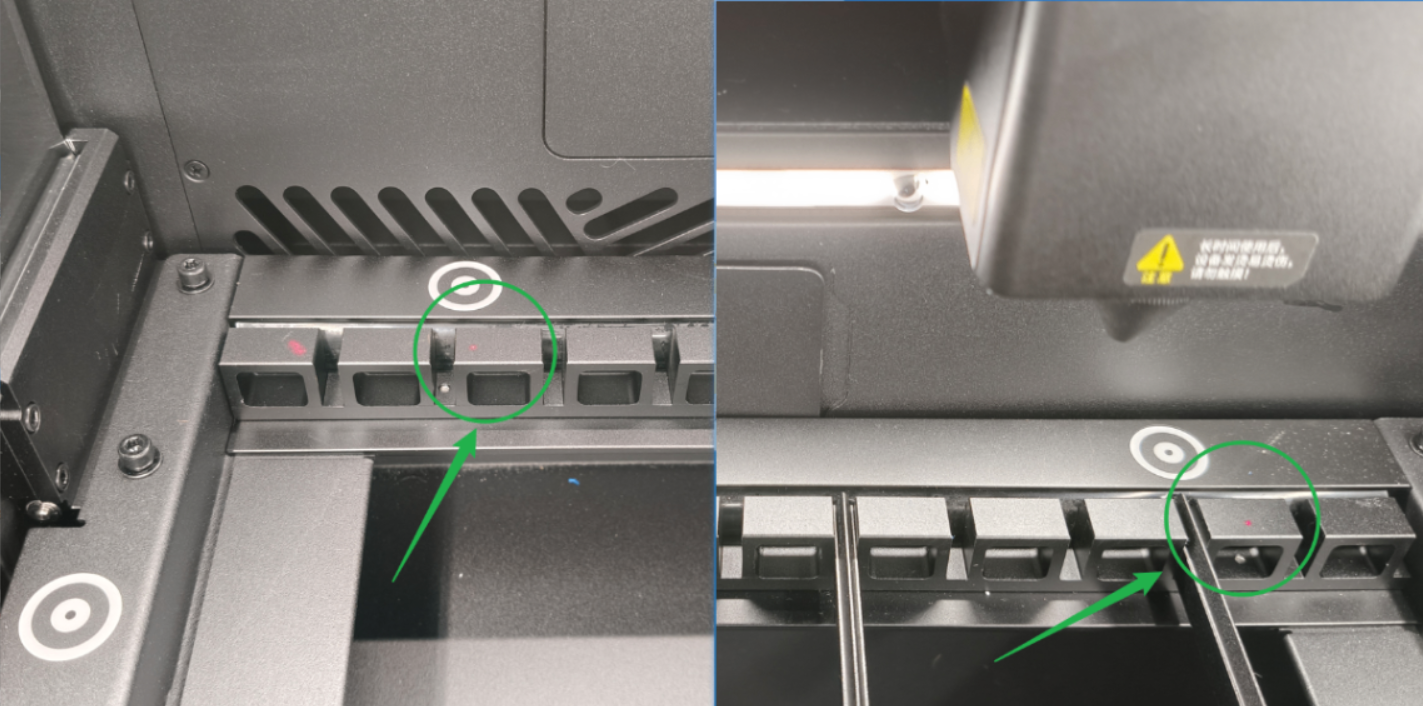

- 同心圆标识被异物遮挡。
- 升降平台电机故障。
- 强光干扰。
- 自动模式无法正常工作。
¶ 排查步骤（开机自动调平）
¶ 1. 检查升降平台下方
- 断开 xTool P3 的电源。
- 按照教程手动抬起升降平台。
- 检查升降平台下方是否有异物导致平台卡住。如有，请清除异物。
¶ 2. 检查升降平台电机
- 按照教程手动将升降平台调整至中间高度位置。
- 打开设备电源。
- 观察升降平台是否出现异常翘角。
- 如果升降平台能够正常升降，请继续检查其他原因。
- 如果升降平台出现异常翘角（无法上升或无法下降）：
- 确认翘角所在的一侧，并按照教程拆下对应侧的盖板。
- 拔下并重新插紧与翘角对应的电机连接线和主控板电机连接端子。
- 端子 1 和端子 4：左侧电机连接线。
- 端子 5 和端子 6：右侧电机连接线。
- 端子 2 和端子 3：主控板电机连接端子。
4. 如果升降平台仍未恢复正常，请更换与翘角对应一侧的 V 轴电机。
¶ 3. 拔下限位开关的连接器
- 断开 xTool P3 的电源。
- 按图示拆下左、右侧板。请参考视频教程：xTool P3 外壳组装与拆卸。
3. 拔下其中一个限位开关的连接器。然后重启 xTool P3，检查调平是否恢复正常。
注意： 插头上的黄色物质为软性橡胶。如果插头较紧，可先轻轻将其剥离，再拔下插头。
- 如果拔下某个连接器后，升降平台能够成功调平，则可以继续正常使用设备，或继续执行步骤 4 检查该限位开关。
- 如果升降平台仍无法成功调平，请重新插回该连接器，拔下下一个连接器，重新启动设备，并重复步骤 3。
- 如果按照步骤 3 测试完全部 4 个限位开关后问题仍未解决，请继续检查其他可能原因。
¶ 4. 检查限位开关
- 按上述步骤拆下左侧或右侧板。
- xTool P3 共有 4 个限位开关。选择其中一个，使用 2.5mm 内六角扳手拧下其上的螺丝，然后取出限位开关。
3. 给 xTool P3 上电。
4. 将不透光物体插入探针中央，观察指示灯是否变化。
- 如果指示灯状态没有变化，请更换新的限位开关。
- 如果指示灯状态发生变化，请重新安装该限位开关（安装时应尽量靠上），然后按照上述方法，用不透明物体遮挡探头中央，继续测试其余 3 个限位开关。
¶ 排查步骤（手动选择调平）
¶ 1. 检查升降平台

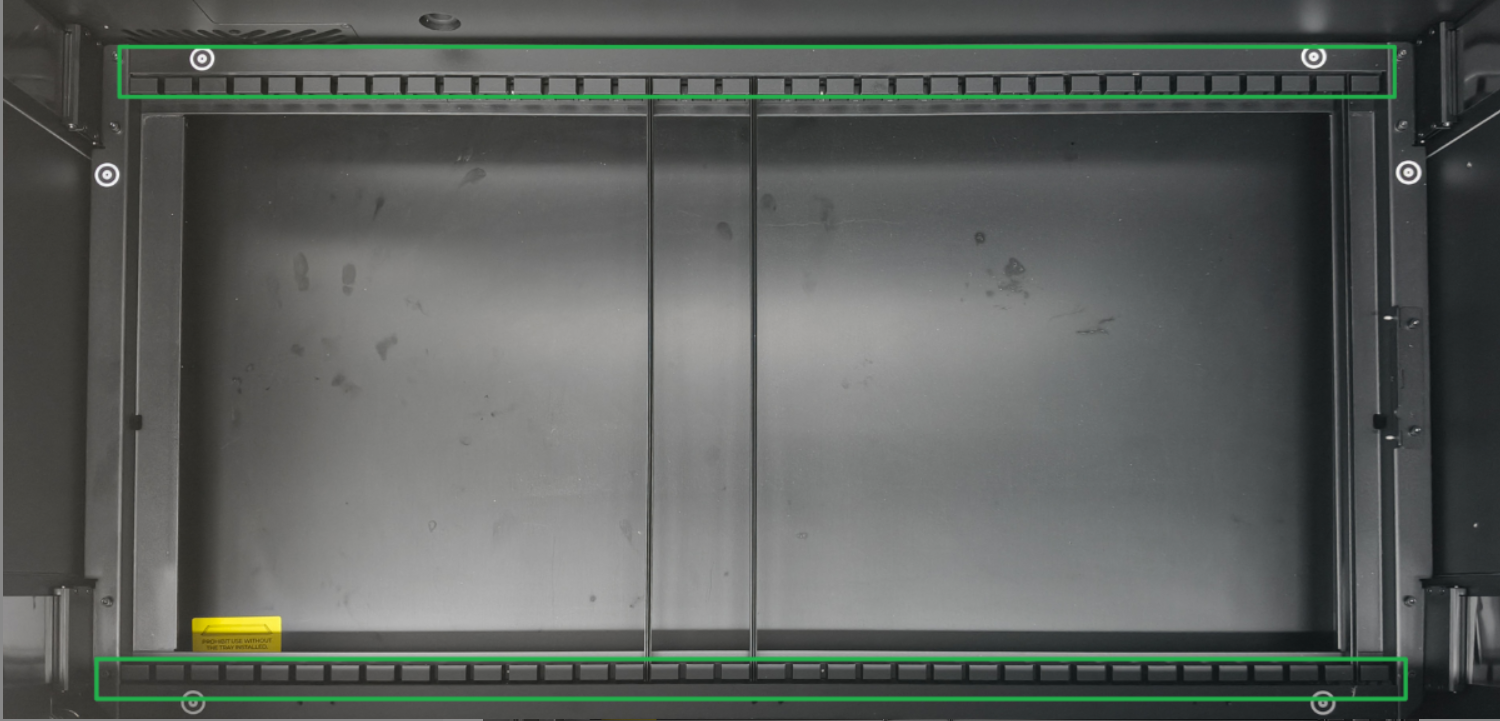

校准是通过升降平台上下两侧的栅条槽测量距离的。请检查升降平台是否清洁。如不清洁，请清除残留物。
¶ 2. 检查环境光
如强光照射加工区域，可能会干扰距离测量。请在进行校准前避免强光。

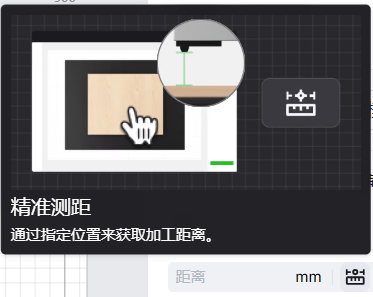

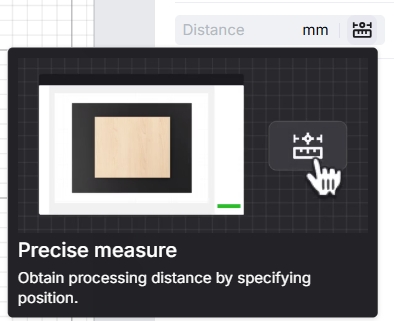

¶ 3. 检查精准测量模式
升降平台的第二次调平依赖于精准测量模式。请测试该模式是否能正常工作。
如该模式无法正常工作，请点击链接阅读文章 自动测量失败的解决方案 进行排查。
¶ 4. 检查距离测量红光点的位置
观察激光模组在升降平台四角暂停进行距离测量时，红光点是否每次都位于栅条槽上（注意与激光的红光区分）。
- 如果红点位于蜂窝工作台（Slat）缝隙上，请继续检查其他可能原因。
- 如果红点未位于蜂窝工作台缝隙上，请录制一段视频，并发送给 xTool 售后服务。
¶ 如果问题仍未解决
如果完成上述步骤后问题仍然存在，请联系 xTool 技术支持团队。
为快速解决问题，请提供以下详细信息：
- 问题描述：对观察到的现象做出详细说明。
- 视频证据：在适用的情况下，附上展示问题的视频。
- 设备信息：按照步骤查找 SN 并导出工作日志。
- 已执行的排查：您已尝试的故障排查步骤及结果。
这些信息对 xTool 技术支持工程师及时提供帮助至关重要。
